محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QP1AA003-C

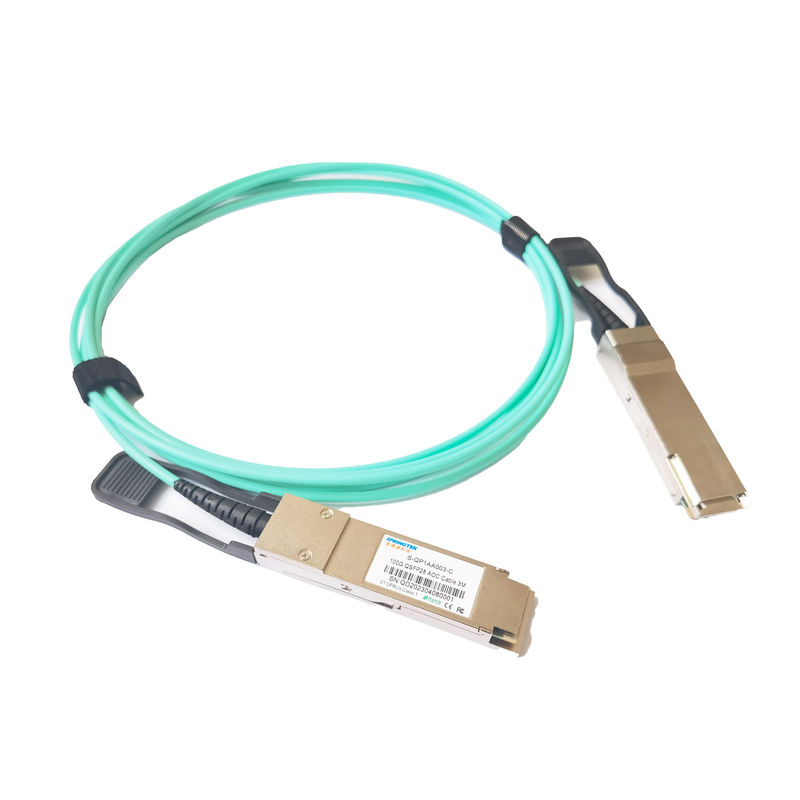

کابل نوری فعال اترنت اتاق سرور 10G /40G / QSFP28 100G AOC 1m 3m 5m 10m 15m 20m کابل نوری چین
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول | مشخصات فیبر |
| S-QP1AA003-C | کابل 100G QSFP28 AOC 3M | 0 تا 70 درجه سانتیگراد |
شرح
این محصول یک فیبر نوری چهار کاناله، قابل اتصال، موازی QSFP8 AOC برای اترنت 100 گیگابیتی، برنامه های Infiniband EDR است.این فرستنده و گیرنده یک ماژول با کارایی بالا برای ارتباطات داده چند خطی با برد کوتاه و برنامه های کاربردی اتصال است.چهار خط داده را در هر جهت با پهنای باند 100 گیگابیت بر ثانیه ادغام می کند.
طول کابل اکتیو نوری Springtek 100G QSFP28 تا 70 متر روی OM3 MMF یا 100 متر روی OM4 MMF است.این ماژول ها برای کار بر روی سیستم های فیبر چند حالته با استفاده از طول موج اسمی 850 نانومتر طراحی شده اند.رابط الکتریکی از یک کانکتور 38 نوع لبه تماسی استفاده می کند.
امکانات
برنامه های کاربردی
استانداردل
اعتبار حداکثر مطلق
لازم به ذکر است که عملیات بیش از هر امتیاز حداکثر مطلق ممکن است باعث آسیب دائمی به این ماژول شود.
| پارامتر | سمبل | حداقل | حداکثر | واحد |
| دمای محیط ذخیره سازی | تیSTG | -40 | 85 | ℃ |
| دمای کیس عملیاتی | تی سی | 0 | 70 | ℃ |
| رطوبت عملیاتی | اچO | 5 | 85 | % |
| ولتاژ منبع تغذیه | Vcc | 0 | +3.6 | V |
شرایط عملیاتی پیشنهادی
Recommended Operating Environment پارامترهایی را مشخص می‌کند که ویژگی‌های الکتریکی و نوری برای آن‌ها وجود دارد، مگر اینکه خلاف آن ذکر شده باشد.
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحدها | یادداشت |
| کیس عملیاتی درجه حرارت |
TC | 0 | 25 | 70 | درجه سانتی گراد | |
| ولتاژ منبع تغذیه | Vcc | 3.135 | 3.3 | 3.465 | V | |
| نرخ داده، هر خط | 25.78125 | گیگابیت بر ثانیه | ||||
| دقت نرخ داده | -100 | 100 | ppm | |||
| کنترل ولتاژ ورودی بالا | 2 | Vcc | V | |||
| کنترل ولتاژ ورودی پایین | 0 | 0.8 | V |
فرستنده
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت |
| اضافه بار ولتاژ دیفرانسیل pk-pk |
TP1a | 900 | mV | |||
| ولتاژ حالت مشترک (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| خاتمه دیفرانسیل عدم تطابق مقاومت |
TP1 | 10 | % | در 1 مگاهرتز | ||
| ضرر بازده دیفرانسیل (SDD11) |
TP1 | CEI-28G-VSR را ببینید معادله 13-19 |
دسی بل | |||
| حالت مشترک به دیفرانسیل تبدیل و دیفرانسیل به تبدیل حالت مشترک (SDC11، SCD11) |
TP1 | به CEI-28G-VSR مراجعه کنید معادله 13-20 |
دسی بل | |||
تست ورودی تاکیدی |
TP1a | به بخش CEI-28G-VSR مراجعه کنید 13.3.11.2.1 |
گیرنده
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت |
| ولتاژ دیفرانسیل، pk-pk | TP4 | 900 | mV | |||
| ولتاژ حالت مشترک (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| نویز حالت مشترک، RMS | TP4 | 17.5 | mV | |||
| خاتمه دیفرانسیل عدم تطابق مقاومت |
TP4 | 10 | % | در فرکانس 1 مگاهرتز | ||
| ضرر بازده دیفرانسیل (SDD22) |
TP4 | CEI-28G-VSR را ببینید معادله 13-19 |
دسی بل | |||
| حالت مشترک به دیفرانسیل تبدیل و دیفرانسیل به تبدیل حالت مشترک (SDC22، SCD22) |
TP4 | CEI-28G-VSR را ببینید معادله 13-21 |
دسی بل | |||
| حالت معمول از دست دادن بازگشت (SCC22) |
TP4 | -2 | دسی بل | 3 | ||
| زمان انتقال، 20 تا 80 درصد | TP4 | 9.5 | ps | |||
| بستن چشم عمودی (VEC) | TP4 | 5.5 | دسی بل | |||
| عرض چشم به احتمال 10-15 (EW15) |
TP4 | 0.57 | UI | |||
| ارتفاع چشم در 10-15 robability (EH15) |
TP4 | 228 | mV | |||
| یادداشت: 1. هر ترمینال. 2. Vcm توسط میزبان تولید می شود.مشخصات شامل اثرات ولتاژ افست زمین است. 3. از 250 مگاهرتز تا 30 گیگاهرتز |
||||||
