محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-PP2585L01-CD

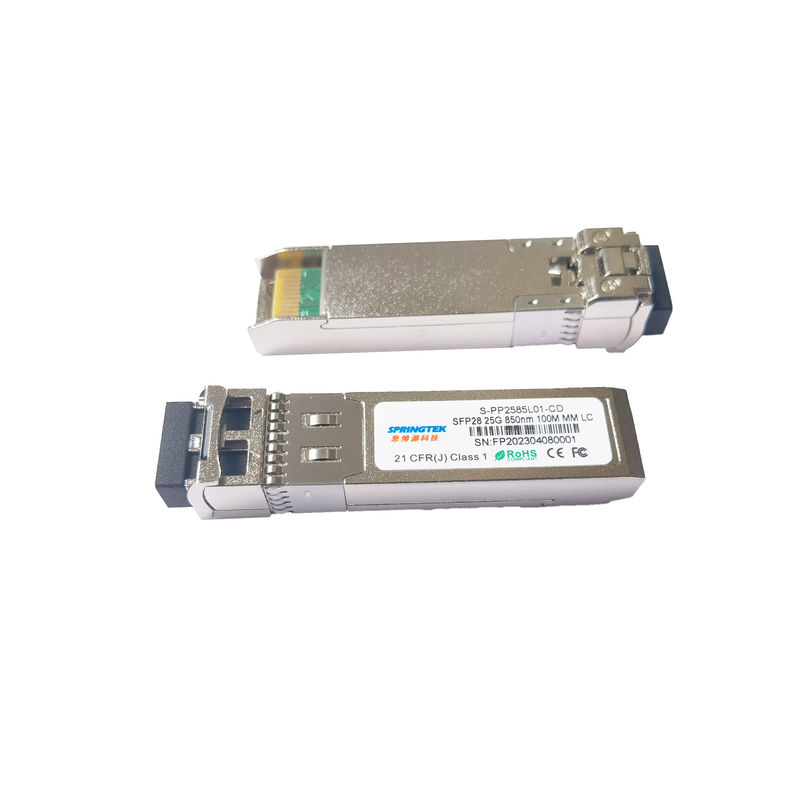

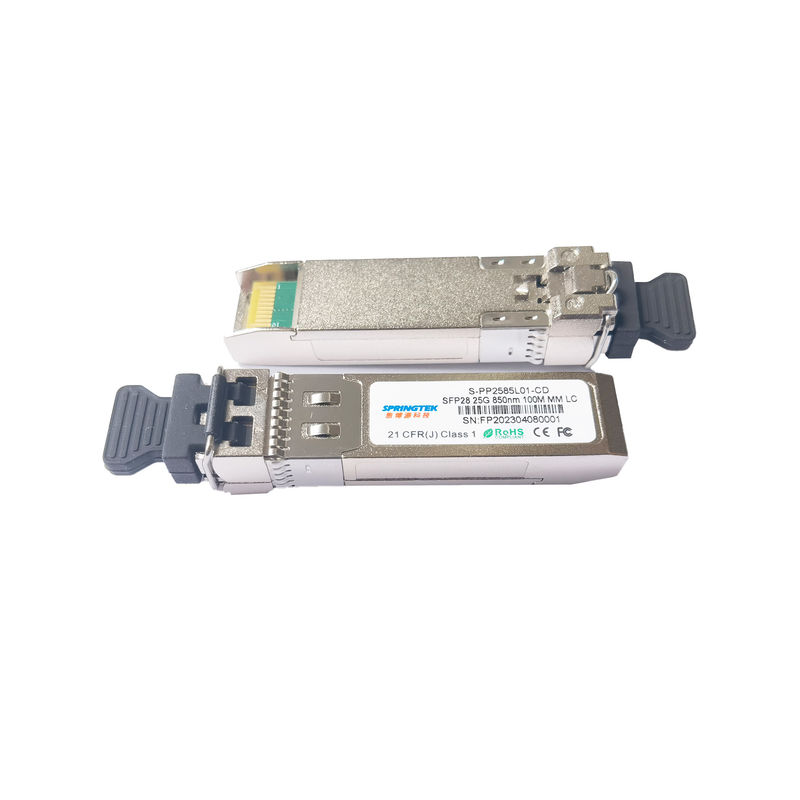

ماژول گیرنده نوری LC با سرعت 25 گیگابیت بر ثانیه SFP28 SR 850 نانومتری 100 متر LC
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-PP2585L01-CD |
SFP28، 25.78125 گیگابیت بر ثانیه، 850 نانومتر، SM، 100 متر، 0ºC~+70ºC، با DDM |
شرح
Springtek SFP28 برای برنامه های اترنت 25 گیگابیتی و Infiniband EDR.این یک ماژول با کارایی بالا برای ارتباطات داده کوتاه برد و برنامه های کاربردی اتصال داخلی است که با سرعت 25.78125 گیگابیت بر ثانیه تا 70 متر با استفاده از فیبر OM3 یا 100 متر با استفاده از فیبر OM4 کار می کند.این ماژول برای کار بر روی سیستم های فیبر چند حالته با استفاده از طول موج اسمی 850 نانومتر طراحی شده است. رابط الکتریکی از یک رابط نوع لبه تماسی 20 استفاده می کند.رابط نوری از پریز LC دوبلکس استفاده می کند.
امکانات
از نرخ بیت 25.78125 گیگابیت بر ثانیه پشتیبانی می کند
حداکثر طول پیوند 70 متر در OM3 MMF و 100 متر در OM4 MMF
لیزر 850 نانومتری VCSEL و ردیاب عکس پین
CDR داخلی در کانال فرستنده و گیرنده
ظرف LC دوبلکس
محدوده دمای محیط عملیاتی: 0 ~ +70 ℃
یک منبع تغذیه 3.3 ولت
اتلاف توان کم: ＜1.0W
محفظه SFP28 با محافظ EMI پیشرفته
برنامه های کاربردی
25GBASE-SR اترنت
برنامه های Infiniband EDR
برنامه های کاربردی کانال فیبر 32G
سرورها، سوئیچ ها، ذخیره سازی و آداپتورهای کارت میزبان
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 3.6 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.135 | 3.3 | 3.465 | V |
| جریان عرضه | منسی سی | - | - | 300 | mA |
| نرخ داده | BR | 25.78125±100ppm | گیگابیت بر ثانیه | ||
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 90 | - | 100 | mV |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω |
| فرستنده غیرفعال کردن ولتاژ | VDIS | 2.0 | - | VCC+0.3 | V |
| ولتاژ فعال فرستنده | VEN | 0 | - | 0.8 | V |
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 900 | mV |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω |
| LOS Assert Voltage | VLOSA | 2.0 | - | VCC+0.3 | V |
| LOS ولتاژ را کاهش دهید | VLOSD | -0.3 | - | +0.4 | V |
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | ||
| ویژگی های فرستنده | ||||||||
| محدوده طول موج مرکز | λ | 840 | 850 | 860 | نانومتر | |||
| RMS عرض طیفی | Δλ | - | - | 0.6 | نانومتر | |||
| میانگین توان خروجی | پاوگ | -8.4 | 2.4 | dBm | ||||
| OMA قدرت نوری | پOMA | -6.4 | 3 | dBm | ||||
| نسبت انقراض | ER | 2 | - | - | دسی بل | |||
| نویز با شدت نسبی | RIN | - | - | -128 | dB/Hz | |||
| تحمل از دست دادن بازگشت نوری | - | - | 12 | دسی بل | ||||
| بسته شدن چشم فرستنده و پراکنده | TDEC | - | - | 4.3 | دسی بل | |||
| تعریف ماسک چشم فرستنده {X1، X2، X3، Y1، Y2، Y3} |
> 10% {0.23، 0.34، 0.43، 0.27، 0.35، 0.4} |
1،2 | ||||||
| ویژگی های گیرنده | ||||||||
| عملیات طول موج مرکزی | λ | 840 | 850 | 860 | نانومتر | |||
| حساسیت گیرنده | سن | - | - | -10.3 | dBm | 3،4 | ||
| اضافه بار گیرنده | پSAT | 2.4 | - | - | dBm | |||
| بازتاب گیرنده | RFL | - | - | -12 | دسی بل | |||
| ادعای LOS | LOSA | -30 | - | - | dBm | |||
| LOS De-Assert | LOSD | - | - | -13 | dBm | |||
| LOS Hysteresis | LOSH | 0.5 | 3 | 5 | دسی بل | |||
| یادداشت | ||||||||
|
1. نسبت ضربه فرستنده 5E-5 بازدید/نمونه. 2. مطابق با IEEE 802.3ba. 3. حداقل مقدار آموزنده است، برابر با حداقل Tx OMA با ER بی نهایت و حداکثر تلفات درج کانال. 4. حساسیت گیرنده اندازه گیری شده با الگوی آزمایشی PRBS 231-1، @25.78125Gb/s، BER<5E-5. |
||||||||
