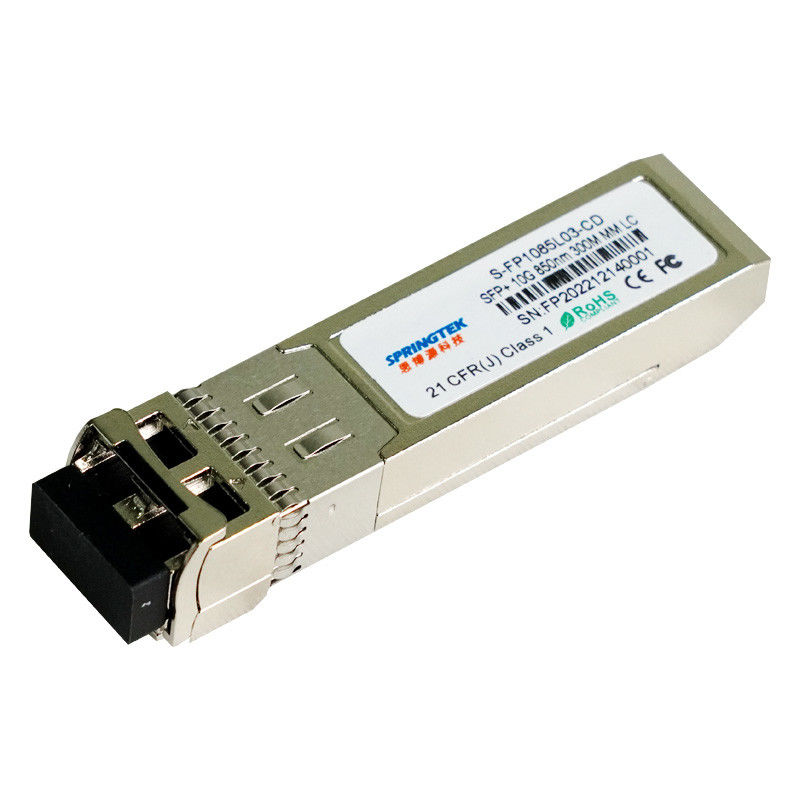

فرستنده و گیرنده نوری 10G SFP+SR، کانکتور LC، 850 نانومتر تا 300 متر روی MMF
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-FP1085L03-CD | SFP+، 10.3125Gbps، 850nm، SM، 300m، 0ºC~+70ºC، با DDM |
| S-FP1085L03-ID | SFP+، 10.3125 گیگابیت بر ثانیه، 850 نانومتر، SM، 300 متر، -40 درجه سانتیگراد ~ 85 درجه سانتیگراد، با DDM |
شرح
فرستنده گیرنده 850 نانومتری Springtek SFP+ برای انتقال و دریافت داده های نوری از طریق فیبر چند حالته برای اترنت 10G طراحی شده است.
رابط الکتریکی ماژول با مشخصات الکتریکی SFI مطابقت دارد.امپدانس ورودی و خروجی گیرنده فرستنده 100 اهم دیفرانسیل است.خطوط داده به صورت داخلی AC کوپل شده اند.ماژول پایان دیفرانسیل را فراهم می کند و تبدیل دیفرانسیل به حالت معمول را برای پایان سیگنال با کیفیت و EMI پایین کاهش می دهد.
امکانات
850 نانومتر VCSEL لیزر و ردیاب عکس پین
رابط نوری پریز دوبلکس LC مطابقت دارد
منبع تغذیه تک + 3.3 ولت
اتصال داغ
جفت AC سیگنال های CML
دارای گواهی ایمنی لیزر بین المللی کلاس 1
محدوده دمای عملیاتی:
عملکرد DDMI با حالت کالیبره داخلی موجود است
تجاری: 0℃~+70℃
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
کانال فیبر
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| -40 | - | 85 | |||
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| جریان عرضه | منسی سی | - | - | 300 | mA |
| نرخ داده | BR | - | 10.3125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | - | 700 | mV |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω |
| فرستنده غیرفعال کردن ولتاژ | VDIS | 2.0 | - | VCC+0.3 | V |
| ولتاژ فعال فرستنده | VEN | -0.3 | - | 0.8 | V |
| تیعیبمنطق بالا | VTFH | 2.4 | - | VCC+0.3 | V |
| تیعیبمنطق کم | VTFL | -0.3 | - | +0.4 | V |
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 850 | mV |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω |
| LOS Assert Voltage | VLOSA | 2.4 | - | VCC+0.3 | V |
| LOS ولتاژ را کاهش دهید | VLOSD | -0.3 | - | +0.4 | V |
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | ||
| ویژگی های فرستنده | ||||||||
| نوع لیزر | FP | |||||||
| محدوده طول موج مرکز | λ | 840 | 850 | 860 | نانومتر | |||
| RMS عرض طیفی | Δλ | - | - | 0.45 | نانومتر | |||
| میانگین قدرت راه اندازی فرستنده OFF | پخاموش | - | - | -30 | dBm | |||
| قدرت نوری را راه اندازی کنید | نفخ | -5 | - | -1 | dBm | 1 | ||
| نسبت انقراض | ER | 3.5 | - | - | دسی بل | |||
| نویز با شدت نسبی | RIN | - | - | -128 | dB/Hz | |||
| تحمل از دست دادن بازگشت نوری | - | - | 12 | دسی بل | ||||
| فرستنده و جریمه پراکندگی | TDP | - | - | 3.9 | دسی بل | |||
| نمودار چشم | هنگام فیلتر شدن با ماسک های چشم IEEE802.3ae مطابقت دارد | |||||||
| ویژگی های گیرنده | ||||||||
| نوع گیرنده | پین | |||||||
| عملیات طول موج مرکزی | λ | 840 | - | 860 | نانومتر | |||
| حساسیت گیرنده | سن | - | - | -10 | dBm | 2 | ||
| اضافه بار گیرنده | پSAT | 0.5 | - | - | dBm | |||
| بازتاب گیرنده | RFL | - | - | -12 | دسی بل | |||
| ادعای LOS | LOSA | -30 | - | - | dBm | |||
| LOS De-Assert | LOSD | - | - | -17 | dBm | |||
| LOS Hysteresis | LOSH | 0.5 | 3 | 5 | دسی بل | |||
| یادداشت | ||||||||
|
||||||||
