محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-SD1GDWL80-CD

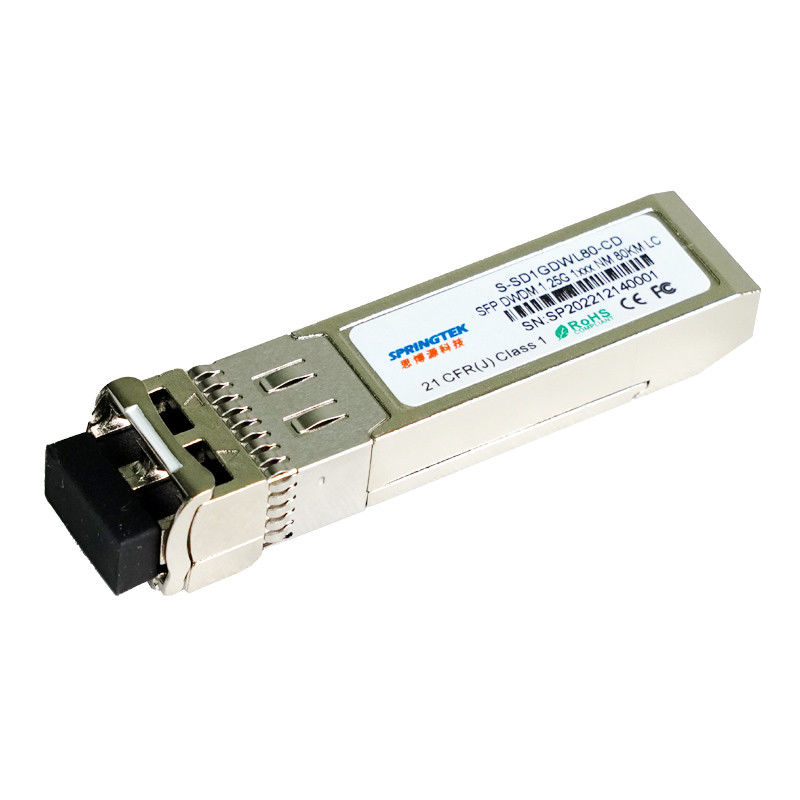

1.25 گیگابیت بر ثانیهDWDMC17 ~ C6180کیلومتر SFP ماژول گیرنده نوری
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-SD1GDWL80-CD-xx | SFP، DWDM 1.25 گیگابیت بر ثانیه، 1510 نانومتر ~ 1610 نانومتر، SM، LC، 80 کیلومتر، 0ºC~+70ºC، با DDM |
| XX=17~61 (باند C کانال ITU) 62~16 (باند L کانال ITU) | |
شرح
فرستنده و گیرنده Springtek DWDM SFP پایداری عالی در طول موج، پشتیبانی از عملکرد در کانال 100 گیگاهرتز، ماژول مقرون به صرفه را نشان می دهد.این برای برنامه های DWDM SONET/SDH، Gigabit Ethernet و Fiber- Channel طراحی شده است.
فرستنده گیرنده از دو بخش تشکیل شده است: بخش فرستنده دارای یک لیزر DFB سرد است.و بخش گیرنده شامل یک دیود نوری APD یکپارچه با ماژول‌های TIA.Springtek DWDM SFP است که الزامات ایمنی لیزر کلاس I را برآورده می‌کند.
فرستنده گیرنده DWDM SFP یک رابط نظارتی پیشرفته را فراهم می کند که امکان دسترسی بلادرنگ به پارامترهای عملکرد دستگاه مانند دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری ارسالی، توان نوری دریافتی و ولتاژ منبع تغذیه فرستنده گیرنده، دمای لیزر و جریان TEC را فراهم می کند.
امکانات
عملکرد 1.25 گیگابیت بر ثانیه
مناسب برای استفاده در سیستم های DWDM با فاصله کانال 100 گیگاهرتز
ردیاب نوری DWDM DFB و APD برای انتقال 80 کیلومتر
مطابق با DWDM SFP MSA با مخزن LC دوبلکس
مانیتورینگ تشخیصی دیجیتال
سازگاری با طول موج راه اندازی سرد
دمای کیس عملیاتی: 0 تا 70+ درجه سانتیگراد
سازگار با RoHS (بدون سرب
برنامه های کاربردی
اترنت IEEE 802.3ae
کانال فیبر
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.3 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | -5 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| جریان عرضه | منسی سی | - | - | 380 | mA |
مشخصات فرستنده - نوری
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| نرخ داده چند نرخی | آقا | 155 | 1250 | 2667 | مگابیت بر ثانیه |
| طول موج مرکز (SOL)△ | ال سی | lc -25 | ال سی | lc +25 | بعد از ظهر |
| طول موج مرکز (EOL)▲ | ال سی | lc -100 | ال سی | lc+100 | بعد از ظهر |
| قدرت انتقال نوری | پو | 0 | - | 5 | dBm |
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل |
| قدرت انتقال نوری (غیرفعال) | PTX_DISABLE | - | - | -40 | dBm |
| نسبت انقراض | ER | 8.2 | - | دسی بل | |
| فاصله کانال | ∆f | - | 100 | - | گیگاهرتز |
| نسل جیتر | TJP-P | - | - | 70 | mUI |
| عرض طیفی (-20dB) | DL20 | - | 0.1 | 0.3 | نانومتر |
| نقاب چشم | مطابق با Bell core GR-253-CORE & ITU G.957 برای SONET/SDH و با IEEE 802.3ae برای اترنت و کانال فیبر | ||||
مشخصات فرستنده – برقی
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| ولتاژ تغذیه | VccTX | 3.13 | 3.3 | 3.47 | V |
| ورودی PECL/CML | VtxDIFF | 500 | - | 1600 | mV |
| افزایش/افت ورودی | TR / TF | - | - | 160 | ps |
| TX- خطای خطا | Vf | 2 | - | Vcc | V |
| TX-Fault Normal | Vn | وی | - | Vee+0.5 | V |
| TX_DISABLE (تأیید شده) | VDH | 2 | - | Vcc | V |
| TX_DISABLE (نفی) | VDL | وی | - | Vee+0.8 | V |
مشخصات گیرنده APD - نوری
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| حساسیت گیرنده (OC24) | Rsens-1 | - | -30 | -28 | dBm |
| حساسیت گیرنده (OSNR = 20dB) | Rsens-2 | - | - | -24 | dBm |
| حداکثر توان ورودی | اضافه بار RX | - | - | -7 | dBm |
| طول موج عملیاتی ورودی | λ | 1528 | - | 1564 | نانومتر |
| انعکاس | Rrx | - | - | -24 | دسی بل |
| از دست دادن سیگنال تایید شده است | -40 | - | - | dBm | |
| LOS De-Asserted | - | - | -25 | dBm | |
| LOS Hysteresis | 0.5 | - | - | دسی بل |
مشخصات گیرنده APD - برق
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| ولتاژ تغذیه | VccRX | 3.13 | 3.3 | 3.47 | V |
| نوسان خروجی دیفرانسیل | Vout PP | 370 | - | 2000 | mV |
| زمان ظهور/سقوط | Tr / Tf | - | - | 175 | ps |
| از دست دادن سیگنال - ادعا شده است | VOH | 2 | - | Vcc | V |
| از دست دادن سیگنال - نفی | VOL | وی | - | Vee+0.5 | V |
زمان بندی سیگنال های الکتریکی با سرعت پایین
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| TX غیرفعال کردن Negate Time | تن | - | - | 20 | ام‌اس |
| TX غیرفعال کردن زمان اعلام کردن | t-off | - | - | 20 | ام‌اس |
| زمان برای مقداردهی اولیه، از جمله بازنشانی TX_FAULT | t_init | - | - | 300 | ام‌اس |
| زمان راه اندازی | t_startup | - | - | 90 | س |
| زمان اعلام TX_FAULT/INT | t_fault | - | - | 50 | ام‌اس |
| TX_DISABLE برای بازنشانی | t_reset | 10 | - | - | ام‌اس |
| زمان ادعای LOS | t_los_on | - | - | 100 | ما |
| LOS Negate Time | t_los_off | - | - | 100 | ما |
| نرخ ساعت شناسه سریال | f_serial_clock | - | - | 100 | کیلوهرتز |
