محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-SP1MR01-C

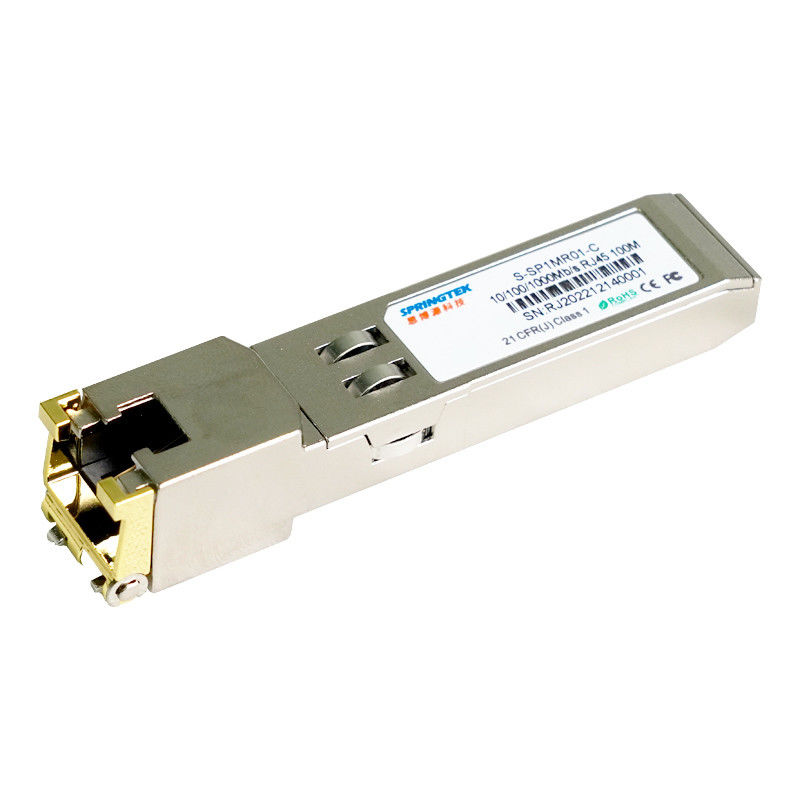

1مس 0/100/1000BASE-T100m SFP ماژول گیرنده نوری
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-SP1MR01-C | SFP، 10/100/1000 مگابیت بر ثانیه، مس، RJ45 100M، 0ºC~+70ºC |
شرح
فرستنده و گیرنده SFP مسی Springtek GLC-T 10/100/1000BASE-T با کارایی بالا و مقرون به صرفه مطابق با استانداردهای Gigabit Ethernet و 10/100/1000BASE-T است که در IEEE 802. 3-2002 و IE3ab, 802 مشخص شده است. پشتیبانی از دسترسی 100 متری روی کابل جفت تابیده بدون محافظ دسته 5.
GLC-T10/100/1000 از پیوندهای داده دوطرفه کامل با سیگنال های مدولاسیون دامنه پالس (PAM) 5 سطحی پشتیبانی می کند.هر چهار جفت در کابل با نرخ نماد 250 مگابیت بر ثانیه در هر جفت استفاده می شود.
GLC-T10/100/1000 اطلاعات شناسه سریال استاندارد منطبق با SFP MSA را ارائه می دهد که با آدرس A0h از طریق پروتکل سریال 2 سیم CMOS EEPROM قابل دسترسی است.همچنین می توان از طریق گذرگاه سریال 2 سیمی در آدرس ACh به آی سی فیزیکی دسترسی داشت.
امکانات
محفظه کاملا فلزی برای EMI پایین
اتلاف توان کم
اطلاعات دقیق محصول در EEPROM
منبع تغذیه تک + 3.3 ولت
دسترسی به آی سی لایه فیزیکی از طریق گذرگاه سریال 2 سیمه
عملیات BASE-T 10/100/1000 در سیستم های میزبان با رابط SGMII
مطابق با SFP MSA
مطابق با IEEE Std 802.3TM-2002
مطابق با FCC 47 CFR قسمت 15، کلاس B
محدوده دمای کیس عملیاتی 0 تا 70+ درجه سانتیگراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
سوئیچ/روتر به پیوند سوئیچ/روتر
I/O با سرعت بالا برای سرورهای فایل
مشخصات محیطی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها |
| دمای عملیاتی | بالا | -0 | 85 | درجه سانتی گراد | |
| دمای ذخیره سازی | Tsto | -40 | 100 | درجه سانتی گراد |
رابط برق
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| جریان عرضه | است | 320 | 375 | mA | حداکثر توان 1.2 وات در محدوده کامل ولتاژ و دما.به یادداشت احتیاط زیر مراجعه کنید | |
| ولتاژ ورودی | Vcc | 3.13 | 3.3 | 3.47 | V | ارجاع به GND |
| افزایش جریان | Isurge | 30 | mA | دوشاخه داغ بالاتر از جریان حالت ثابت.به یادداشت احتیاط مراجعه کنید | ||
| احتیاط: مصرف برق و جریان افزایشی بالاتر از مقادیر مشخص شده در SFP MSA است | ||||||
سیگنال های کم سرعت
| پارامتر | سمبل | حداقل | حداکثر | واحدها | یادداشت ها/شرایط |
| خروجی SFP کم | VOL | 0 | 0.5 | V | 4.7k تا 10k کشش به host_Vcc. |
| خروجی SFP بالا | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k تا 10k کشش به host_Vcc. |
| ورودی SFP کم است | VIL | 0 | 0.8 | V | 4.7k تا 10k کشش به Vcc. |
| ورودی SFP HIGH | 2 | Vcc + 0.3 V | V | 4.7k تا 10k کشش به Vcc. |
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| فرکانس خط | fL | 125 | مگاهرتز | رمزگذاری 5 سطحی، بر اساس IEEE 802.3 | ||
| امپدانس خروجی Tx | زوت، TX | 100 | اهم | دیفرانسیل | ||
| امپدانس ورودی Rx | زین، آر ایکس | 100 | اهم | دیفرانسیل |
رابط الکتریکی با سرعت بالا، میزبان-SFP
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| نوسان ورودی داده تک پایان | وینینگ | 250 | 1200 | mA | تک به پایان رسید | |
| نوسان خروجی داده تک پایان | رای دادن | 350 | 100 | 800 | mA | تک به پایان رسید |
| زمان ظهور/سقوط | زین، Rx | 175 | psec | 20٪ تا 80٪ | ||
| امپدانس ورودی Tx | زین | 50 | اهم | تک به پایان رسید | ||
| امپدانس ورودی Tx | زوت | 50 | اهم | تک پایانویرایش |
مشخصات عمومی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| نرخ داده | BR | 10 | 1000 | Mb/s | سازگار با IEEE 802.3 | |
| طول کابل | L | 100 | متر | رده 5 UTP.BER <10-12 | ||
| یادداشت: | ||||||
|
1. تحمل ساعت +/- 50 ppm است 2. به طور پیش فرض، GLC-T10/100/1000 یک دستگاه تمام دوبلکس در حالت اصلی ترجیحی است. 3. تشخیص خودکار متقاطع فعال است.کابل متقاطع خارجی مورد نیاز نیست 4. عملیات BASE-T 10/100/1000 به سیستم میزبان نیاز دارد که یک رابط SGMII داشته باشد. 5. بدون ساعت، با SERDES که از SGMII پشتیبانی نمی کند، ماژول فقط در 1000BASE-T کار می کند. |
||||||
