محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-SP1GR01-C

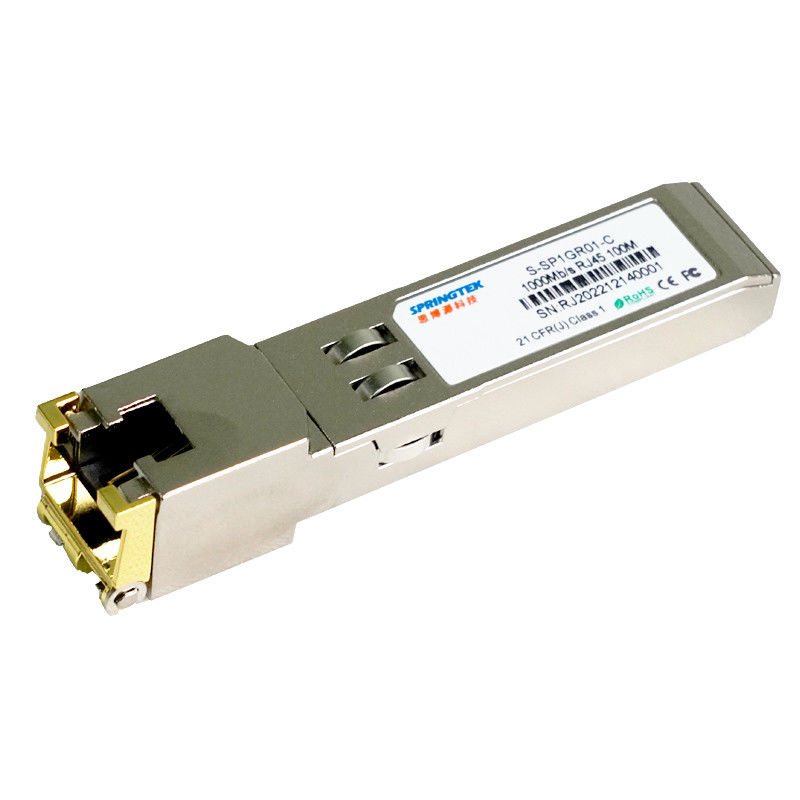

1000BASE-T مس100m SFP ماژول گیرنده نوری
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-SP1GR01-C | SFP، 1000 مگابیت بر ثانیه، مس، RJ45 100M، 0ºC~+70ºC |
شرح
فرستنده و گیرنده مسی Springtek 1000BASE-T SFP با کارایی بالا، ماژول مقرون به صرفه مطابق با استانداردهای اترنت گیگابیتی و 1000BASE-T مطابق با استانداردهای IEEE 802. 3-2002 و IEEE 802.3ab است که از سرعت 1000 مگابیت بر ثانیه تا بیش از 100 متر داده پشتیبانی می کند. کابل جفت پیچ خورده دسته 5 بدون محافظ (BER <10-12).این ماژول از پیوندهای داده تمام دوبلکس 1000 مگابیت در ثانیه با سیگنال های مدولاسیون دامنه پالس (PAM) 5 سطحی پشتیبانی می کند.این ماژول اطلاعات استاندارد سریال ID مطابق با SFP MSA را ارائه می دهد که با آدرس A0h از طریق پروتکل سریال CMOS EEPROM قابل دسترسی است.همچنین می توان از طریق گذرگاه سریال 2wire در آدرس ACh به آی سی فیزیکی دسترسی داشت.
امکانات
TX Disable و RX Los/بدون عملکرد Los
محفظه کاملا فلزی برای EMI پایین
منبع تغذیه تک +3.3 ولت DC
اتلاف توان کم (1.05 وات معمولی)
دسترسی به آی سی لایه فیزیکی از طریق گذرگاه سریال 2 سیمه
عملیات 1000 BASE-T در سیستم های میزبان با رابط SERDES
محدوده دمای کیس عملیاتی 0 تا 70+ درجه سانتیگراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
مشخصات محیطی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها |
| دمای عملیاتی | تی سی | 0 | +70 |
℃ |
|
| دمای ذخیره سازی | -40 | +85 | ℃ |
رابط برق +3.3 ولت
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| جریان عرضه | است | 500 | 757 | mA | حداکثر توان 2.5 وات در محدوده کامل ولتاژ و دما. توجه احتیاط را مشاهده کنید | |
| ولتاژ ورودی | Vcc | 3.13 | 3.3 | 3.47 | V | ارجاع به GND |
| حداکثر ولتاژ | Vmax | 3.6 | V |
سیگنال های کم سرعت، ویژگی های الکترونیکی
| پارامتر | سمبل | حداقل | حداکثر | واحدها | یادداشت ها/شرایط |
| خروجی SFP کم | VOL | 0 | 0.5 | V | 4.7k تا 10k کشش به host_Vcc، اندازه‌گیری شده در سمت میزبان کانکتور |
| خروجی SFP بالا | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k تا 10k کشش به host_Vcc، اندازه‌گیری شده در سمت میزبان کانکتور |
| ورودی SFP کم است | VIL | 0 | 0.8 | V | 4.7k تا 10k کشش به Vcc، اندازه‌گیری شده در سمت SFP کانکتور |
| ورودی SFP HIGH | VIH | 2 |
Vcc+ 0.3 |
V | 4.7k تا 10k کشش به Vcc، اندازه‌گیری شده در سمت SFP کانکتور |
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| فرکانس خط | FL | 125 | مگاهرتز | رمزگذاری 5 سطحی، بر اساس IEEE 802.3 | ||
| امپدانس خروجی Tx | زوت، Tx | 100 | اهم | دیفرانسیل، برای همه فرکانس های بین 1 مگاهرتز و 125 مگاهرتز | ||
| امپدانس ورودی Rx | زین، Rx | 100 | اهم | دیفرانسیل، برای همه فرکانس های بین 1 مگاهرتز و 125 مگاهرتز |
رابط الکتریکی با سرعت بالا، میزبان-SFP
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| نوسان ورودی داده تک پایان | وینینگ | 250 | 1200 | mA | تک به پایان رسید | |
| نوسان خروجی داده تک پایان | رای دادن | 350 | 800 | mA | تک به پایان رسید | |
| زمان ظهور/سقوط | زین، Rx | 175 | psec | 20٪ تا 80٪ | ||
| امپدانس ورودی Tx | زین | 50 | اهم | تک به پایان رسید | ||
| امپدانس ورودی Tx | زوت | 50 | اهم | تک به پایان رسید |
مشخصات عمومی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| نرخ داده | BR | 10 | 1000 | مگابایت بر ثانیه | سازگار با IEEE802.3 | |
| یادداشت | ||||||
| 1. تحمل ساعت +/- 50 ppm است. | ||||||
