محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-SB1G53L40-CD

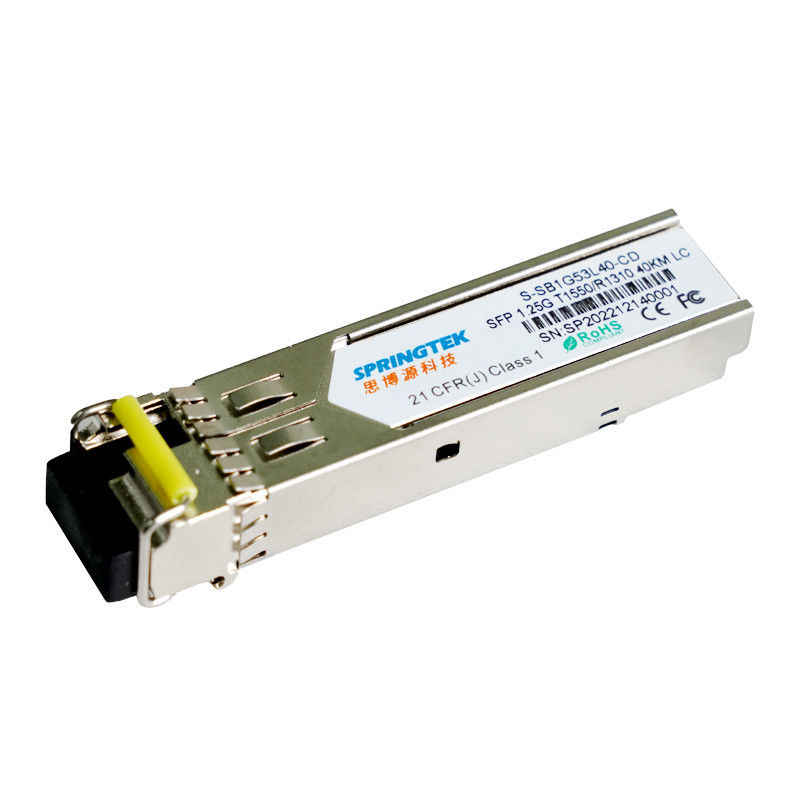

1.25 گرمتی1550/R1310نانومتر40 کیلومترBIDISFP ماژول گیرنده نوری
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-SB1G53L40-CD | BIDI SFP، 1.25Gbps، Tx1550/Rx1310nm، SM، 40km، 0ºC~+70ºC، با DDM |
| S-SB1G53L40-ID | BIDI SFP، 1.25 گیگابیت بر ثانیه، Tx1550/Rx1310 نانومتر، SM، 40 کیلومتر، -40 درجه سانتیگراد ~ 85 درجه سانتیگراد، با DDM |
شرح
فرستنده و گیرنده های Springtek BIDI SFP با کارایی بالا، ماژول مقرون به صرفه هستند که از 1.25 گیگابیت بر ثانیه و فاصله انتقال 40 کیلومتر با SMF (9/125 میکرومتر) پشتیبانی می کنند.
فرستنده گیرنده از دو بخش تشکیل شده است: یک فرستنده لیزری 1550 نانومتری LD، یک دیود نوری PIN یکپارچه با یک تقویت کننده ترانس امپدانس (TIA).فرستنده و گیرنده Springtek BIDI SFP الزامات ایمنی لیزر کلاس I را برآورده می کند.
فرستنده و گیرنده با قرارداد چند منبع SFP (MSA) و SFF-8472 سازگار است.برای اطلاعات بیشتر، لطفاً به SFP MSA مراجعه کنید.
امکانات
سازگار با SONET OC-24
دمای کیس عملیاتی:
تجاری: 0 تا +70 درجه سانتیگراد
صنعتی: -40 تا +85 درجه سانتیگراد
برنامه های کاربردی
برنامه های کاربردی backplane سوئیچ شده
رابط روتر/سرور
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | VCC | -0.5 | - | 4 | V |
| محدوده دمای ذخیره سازی | تیاس | -40 | - | 85 | درجه سانتی گراد |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | - | 95 | % |
| رطوبت نسبی - عملیاتی | RHO | 0 | - | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| -40 | - | 85 | |||
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| جریان عرضه | منسی سی | - | - | 300 | mA |
| نرخ داده | BR | - | 1.25 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 400 | - | 2000 | mV | |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω | |
| فرستنده غیرفعال کردن ولتاژ | VDIS | 2.0 | - | VCC+0.3 | V | |
| ولتاژ فعال فرستنده | VEN | 0 | - | 0.8 | V | |
| تیعیبمنطق بالا | VTFH | 2.4 | - | VCC | V | |
| تیعیبمنطق کم | VTFL | VEE | - | VEE+0.4 | V | |
| ویژگی های الکتریکی گیرنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 400 | - | 1000 | mV | |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω | |
| LOS Assert Voltage | VLOSA | 2.4 | - | VCC | V | |
| LOS ولتاژ را کاهش دهید | VLOSD | VEE | - | VEE+0.4 | V | |
ویژگی های نوری
| ویژگی های فرستنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| نوع لیزر | LD | |||||
| نرخ داده | - | - | 1.25 | - | گیگابیت بر ثانیه | |
| محدوده طول موج مرکز | λ | 1500 | 1550 | 1580 | نانومتر | |
| عرض طیفی@-20dB | Δλ | - | - | 1 | نانومتر | |
| میانگین قدرت راه اندازی فرستنده OFF | پخاموش | - | - | -40 | dBm | |
| قدرت نوری را راه اندازی کنید | نفخ | -5 | - | 0 | dBm | 1 |
| نسبت انقراض | ER | 9 | - | - | دسی بل | |
| نمودار چشم | هنگام فیلتر شدن با ماسک های چشم IEEE802.3z مطابقت دارد | |||||
| ویژگی های گیرنده | ||||||
| نوع گیرنده | پین | |||||
| نرخ داده | - | - | 1.25 | - | گیگابیت بر ثانیه | |
| عملیات طول موج مرکزی | λ | 1260 | 1310 | 1360 | نانومتر | |
| حساسیت گیرنده | سن | - | - | -25 | dBm | 2 |
| اضافه بار گیرنده | پSAT | -3 | - | - | dBm | |
| ادعای LOS | LOSA | -40 | - | - | dBm | |
| LOS De-Assert | LOSD | - | - | -25 | dBm | |
| LOS Hysteresis | LOSH | 0.5 | 3 | 5 | دسی بل | |
| یادداشت | ||||||
|
1. ارقام میانگین توان فقط برای IEEE802.3z اطلاعاتی هستند 2. اندازه گیری شده با 27-1 PRBS@1.25Gbps،BER<10-12 |
||||||
