محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-FP10R3M-C

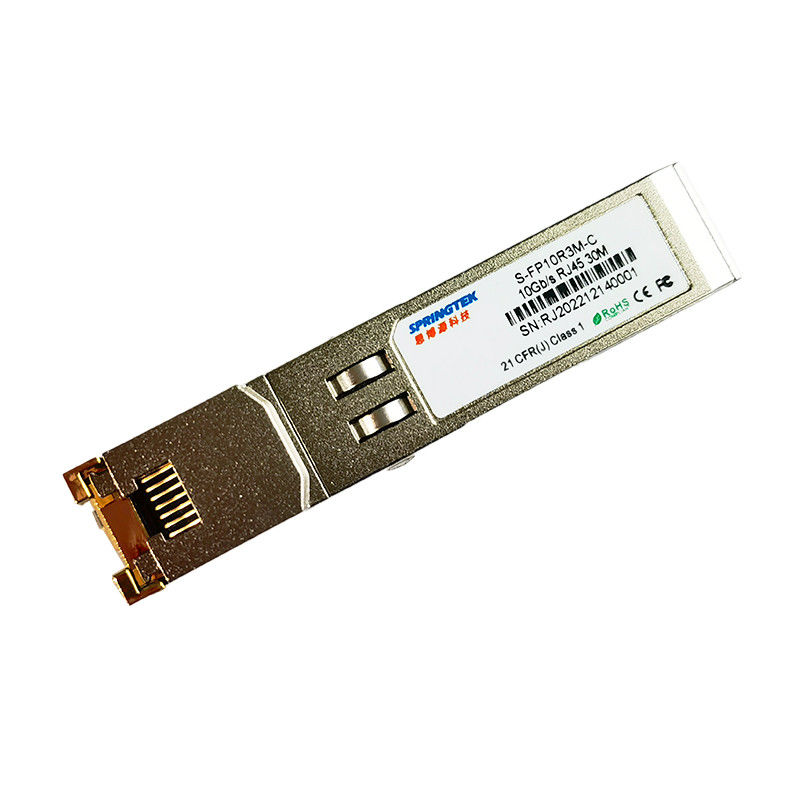

ماژول گیرنده نوری Juniper 10GBASE-T Copper 30m SFP
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-FP10R3M-C | SFP، 10Gb/s، مس، RJ45، 30M، 0ºC~+70ºC |
شرح
فرستنده‌های اسپرینگتک SFP-10G-T مس کوچک Pluggable Plus (SFP+) با عملکرد بالا، قابلیت اطمینان بالا و ماژول مقرون به صرفه مطابق با استانداردهای 10 گیگابیتی اترنت و 10G BASE-T مطابق با استانداردهای IEEE 802. 3-2015 و IE.EE3an هستند. که از سرعت داده 10 گیگابیت در ثانیه تا 30 متر از کابل جفت تابیده محافظ رده 6A پشتیبانی می کند. این ماژول از پیوندهای داده دوطرفه کامل 10 گیگابیت بر ثانیه با سیگنال های مدولاسیون دامنه پالس (PAM) 16 سطحی پشتیبانی می کند. این ماژول با اطلاعات شناسه سریال استاندارد سازگار است. با SFP+ MSA که با آدرس A0h از طریق گذرگاه سریال 2wire قابل دسترسی است.همچنین می توان از طریق گذرگاه سریال 2wire در آدرس ACh به آی سی فیزیکی دسترسی داشت.
امکانات
SFF-8431 و SFF-8432 MSA Complant
سازگار با IEEE 802.3az و 802.3an
IEEE 802.3bz برای 5G و 2.5G BASE-T
ردپای SFP با قابلیت اتصال داغ
TX Disable و عملکرد RX Los
محفظه کاملا فلزی برای انتشار کم EMI
منبع تغذیه تک + 3.3 ولت
مصرف برق کم (2.5W MAX @ 30m)
مجموعه کانکتور فشرده RJ-45
دسترسی به آی سی لایه فیزیکی از طریق گذرگاه سریال 2 سیمه
XFI/5GBASE-R/2500BASE-X/SGMII، مذاکره خودکار SGMII روشن است
با سایر PHY های 10GBase-T به صورت خودکار مذاکره می کند
از 100/1000Base-T با استفاده از کابل Cat 5e یا بهتر پشتیبانی می کند
کراس اوور MDI/MDIX
چند حالت Loopback برای تست و عیب یابی
مانیتورینگ کابل داخلی و تشخیص پیوند
پشتیبانی از کابل بدون محافظ و محافظ
محدوده دمای کیس عملیاتی 0 تا 70+ درجه سانتیگراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
اترنت 1.25 گیگابیتی از طریق کابل Cat 5e
مشخصات محیطی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها |
| دمای عملیاتی | تی سی | 0 | +70 | ℃ | |
| دمای ذخیره سازی | -40 | +85 | ℃ |
رابط برق
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحدها |
یادداشت ها/شرایط |
| جریان عرضه | است | 500 | 757 | mA | حداکثر توان 2.5 وات در محدوده کامل ولتاژ و دما. توجه احتیاط را مشاهده کنید | |
| ولتاژ ورودی | Vcc | 3.13 | 3.3 | 3.47 | V | ارجاع به GND |
| حداکثر ولتاژ | Vmax | 3.6 | V |
سیگنال های کم سرعت، ویژگی های الکترونیکی
| پارامتر | سمبل | حداقل | حداکثر | واحدها | یادداشت ها/شرایط |
| خروجی SFP کم | VOL | 0 | 0.5 | V | 4.7k تا 10k کشش به host_Vcc، اندازه‌گیری شده در سمت میزبان کانکتور |
| خروجی SFP بالا | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k تا 10k کشش به host_Vcc، اندازه‌گیری شده در سمت میزبان کانکتور |
| ورودی SFP کم است | VIL | 0 | 0.8 | V | 4.7k تا 10k کشش به Vcc، اندازه‌گیری شده در سمت SFP کانکتور |
| ورودی SFP HIGH | VIH | 2 |
Vcc+ 0.3 |
V | 4.7k تا 10k کشش به Vcc، اندازه‌گیری شده در سمت SFP کانکتور |
رابط الکتریکی با سرعت بالا، خط انتقال SFP
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| فرکانس خط | FL | 800 | مگاهرتز | رمزگذاری 5 سطحی، بر اساس IEEE 802.3 | ||
| امپدانس خروجی Tx | زوت، Tx | 100 | اهم | دیفرانسیل، برای همه فرکانس های بین 1 مگاهرتز و 125 مگاهرتز | ||
| امپدانس ورودی Rx | زین، Rx | 100 | اهم | دیفرانسیل، برای همه فرکانس های بین 1 مگاهرتز و 125 مگاهرتز |
رابط الکتریکی با سرعت بالا، میزبان-SFP
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| نوسان ورودی داده تک پایان | وینینگ | 500 | 800 | 1100 | mV | دیفرانسیل |
| نوسان خروجی داده تک پایان | رای دادن | 500 | 800 | 1100 | mV | دیفرانسیل |
| زمان ظهور/سقوط | Tr، Tf | 20 | 47 | psec | 20٪ تا 80٪ | |
| امپدانس ورودی Tx | زین | 100 | اهم | دیفرانسیل | ||
| امپدانس ورودی Tx | زوت | 100 | اهم | دیفرانسیل |
مشخصات عمومی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت ها/شرایط |
| نرخ تاریخ | BR | 1 | 10 | گیگابیت بر ثانیه | به یادداشت های 2 تا 4 زیر سازگار با IEEE 802.3 مراجعه کنید. | |
| طول کابل | L | 30 | متر | |||
| یادداشت | ||||||
| تحمل ساعت +/- 50 ppm است. | ||||||
