محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QD4AC4L10-CD-4

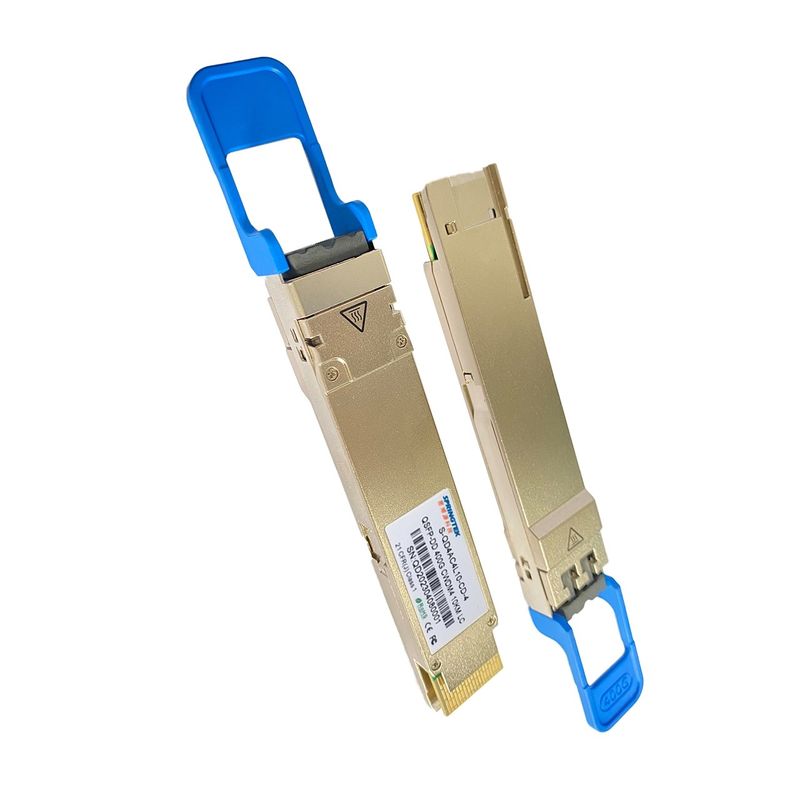

ماژول فرستنده نوری 10 کیلومتری QSFP-DD LR4 1310 نانومتری LC 10 کیلومتری سازگار با سرعت 400 گیگابیت بر ثانیه
QSFP-DD LR4 S-QD4AC4L10-CD-4 230301.pdf
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
|
S-QD4AC4L10-CD-4 |
QSFP-DD 400G CWDM4 LR4 10KM LC، 0ºC~+70ºC، با DDM |
شرح
ماژول نوری Springtek 400Gb/s QSFP-DD LR4 که برای کاربردهای ارتباط نوری 10 کیلومتری طراحی شده است.ماژول S-QD4AC4L10-CD-4 8 کانال داده های ورودی الکتریکی 50 گیگابیت بر ثانیه (PAM4) را به 4 کانال سیگنال های نوری CWDM تبدیل می کند و آنها را برای انتقال نوری 400 گیگابیت بر ثانیه به یک کانال واحد تبدیل می کند.برعکس، در سمت گیرنده، ماژول یک ورودی نوری 400 گیگابیت بر ثانیه را به 4 کانال سیگنال های نوری CWDM تبدیل می کند و آنها را به 8 کانال داده خروجی الکتریکی 50 گیگابیت بر ثانیه (PAM4) تبدیل می کند.
طول موج های مرکزی 4 کانال CWDM 1271، 1291، 1311 و 1331 نانومتر به عنوان اعضای شبکه طول موج CWDM تعریف شده در ITU-T G.694.2 است. این شامل یک کانکتور LC دوبلکس برای رابط نوری و یک رابط 76 پین است. رابط الکتریکی. برای به حداقل رساندن پراکندگی نوری در سیستم مسافت طولانی، فیبر تک حالته (SMF) باید در این ماژول اعمال شود. FEC میزبان برای پشتیبانی از انتقال فیبر تا 10 کیلومتر مورد نیاز است.
محصول S-QD4AC4L10-CD-4 با فرم فاکتور، اتصال نوری/الکتریکی و رابط تشخیصی دیجیتال مطابق با قرارداد QSFP-DD چند منبعی (MSA) نوع 2 طراحی شده است. این محصول برای پاسخگویی به سخت ترین شرایط عملکرد خارجی از جمله طراحی شده است. دما، رطوبت و تداخل EMI.
امکانات
برنامه های کاربردی
اعتبار حداکثر مطلق
لازم به ذکر است که عملکرد بیش از هر امتیاز حداکثر مطلق ممکن است باعث آسیب دائمی به این ماژول شود.
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 3.6 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| دمای کیس عملیاتی | به | 0 | 70 | درجه سانتی گراد | |
| رطوبت نسبی (بدون تراکم) | RH | 0 | 85 | % |
شرایط عملیاتی توصیه شده و نیازهای منبع تغذیه
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحدها | یادداشت |
| دمای کیس عملیاتی | بالا | 0 | 70 | درجه سانتی گراد | ||
| ولتاژ منبع تغذیه | VCC | 3.135 | 3.3 | 3.465 | V | |
| نرخ داده، هر خط | 26.5625 | GBd | PAM4 | |||
| دقت نرخ داده | -100 | 100 | ppm | |||
| نسبت خطای بیت قبل از FEC | 2.4x10-4 | |||||
| نسبت خطای بیتی پس از FEC | 1*10-12 | 1 | ||||
| فاصله پیوند | دی | 0.002 | 10 | کیلومتر | 2 | |
|
یادداشت: 1. FEC ارائه شده توسط سیستم میزبان. 2. FEC در سیستم میزبان برای پشتیبانی حداکثر فاصله مورد نیاز است |
||||||
ویژگی های الکتریکی
مشخصات الکتریکی زیر بر روی محیط عملیاتی توصیه شده تعریف شده است، مگر اینکه طور دیگری مشخص شده باشد.
| پارامتر | تست پماد | حداقل | معمول | حداکثر | واحدها | یادداشت | |
| مصرف برق | 12 | دبلیو | |||||
| جریان عرضه | Icc | 3.63 | آ | ||||
| فرستنده (هر خط) | |||||||
| نرخ سیگنالینگ، هر خط | TP1 | 100 ± 26.5625 ppm | GBd | ||||
|
تحمل ولتاژ ورودی دیفرانسیل pk-pk عدم تطابق |
TP1a | 900 | mVpp | 1 | |||
| خاتمه دیفرانسیل | TP1 | 10 | % | ||||
| ضرر بازده ورودی دیفرانسیل | TP1 |
IEEE 802.3-2015 معادله (83E-5) |
دسی بل | ||||
| دیفرانسیل به حالت مشترک از دست دادن بازگشت ورودی |
TP1 | IEEE 802.3-2015 معادله (83E-6) |
دسی بل | ||||
| تست ورودی استرس ماژول | TP1a | به IEEE 802.3bs 120E.3.4.1 مراجعه کنید | 2 | ||||
|
ولتاژ تک سر محدوده تحمل (حداقل) |
TP1a | -0.4 تا 3.3 | V | ||||
| ارتفاع چشم نزدیک، دیفرانسیل | TP1 | -350 | 2850 | mV | 3 | ||
| گیرنده (هر خط) | |||||||
| ارتفاع چشم دور، دیفرانسیل | TP4 | 100 ± 125/53 ppm | GBd | ||||
|
دیفرانسیل اوج به قله ولتاژ خروجی |
TP4 | 900 | mVpp | ||||
| ولتاژ خروجی حالت مشترک (Vcm) | TP4 | 2850 | mV | ||||
|
خاتمه دیفرانسیل عدم تطابق |
TP4 | 10 | % | ||||
|
افت بازده خروجی دیفرانسیل
|
TP4 |
IEEE 802.3-2015 معادله (83E-2) |
|||||
|
مشترک به حالت دیفرانسیل ضرر بازده تبدیل |
TP4 |
IEEE 802.3-2015 معادله (83E-3) |
|||||
|
زمان انتقال، 20٪ تا 80٪
|
TP4 | 9.5 | ps | ||||
|
عرض ماسک تقارن چشم نزدیک (ESMW) |
TP4 | 0.265 | UI | ||||
| ارتفاع چشم نزدیک، دیفرانسیل | TP4 | 70 | mV | ||||
|
عرض ماسک تقارن دور چشم (ESMW) |
TP4 | 0.2 | UI | ||||
| ارتفاع چشم دور، دیفرانسیل | TP4 | 30 | mV | ||||
| نسبت ISI پیش نشانگر دور انتهایی | TP4 | -4.5 | 2.5 | % | |||
| ولتاژ خروجی حالت مشترک (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
یادداشت: 1. به استثنای IEEE 802.3bs 120E.3.1.2 که الگوی PRBS31Q یا درهم بیکار است. 2. با BER مشخص شده در IEEE 802.3bs 120E.1.1 مطابقت دارد. 3. ولتاژ DC حالت مشترک تولید شده توسط میزبان.مشخصات شامل اثرات ولتاژ افست زمین است. |
|||||||
ویژگی های نوری
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحدها | یادداشت |
| فرستنده | ||||||
| طول موج مرکز | L0 | 1264.5 | 1271 | 1277.5 | نانومتر | |
| L1 | 1284.5 | 1291 | 1279.5 | نانومتر | ||
| L2 | 1304.5 | 1311 | 1317.5 | نانومتر | ||
| L3 | 1324.5 | 1331 | 1337.5 | نانومتر | ||
| نرخ داده، هر خط | 100 ± 125/53 ppm | GBd | ||||
| فرمت مدولاسیون | PAM4 | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||
| میانگین قدرت راه اندازی، هر خط | PAVG | -2.8 | 4.0 | dBm | 1 | |
|
دامنه مدولاسیون نوری بیرونی (OMAouter)، هر خط |
POMA | 0.2 | 4.2 | dBm | 2 | |
|
Power را در OMAouter منهای TDECQ، هر Lane راه اندازی کنید برای ER ≥ 4.5dB برای ER < 4.5dB |
-1.2 -1.1 |
دسی بل | ||||
|
فرستنده و پراکندگی چشم بسته برای PAM4، هر خط |
TDECQ | 3.9 | دسی بل | |||
| TDECQ - 10 * log10 (Ceq)، هر خط | 3.9 | دسی بل | ||||
| نسبت انقراض | ER | 3.5 | دسی بل | |||
|
تفاوت در قدرت راه اندازی بین هر دو خط (OMAouter) |
4 | دسی بل | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| تحمل از دست دادن بازگشت نوری | به من | 15.6 | دسی بل | |||
|
میانگین قدرت راه اندازی فرستنده خاموش، هر خط |
پوف | -26 | dBm | |||
| زمان انتقال فرستنده | 17 | ps | ||||
|
میانگین قدرت راه اندازی OFF فرستنده، هر خط |
پوف | -20 | dBm | |||
| گیرنده | ||||||
| طول موج مرکز | L0 | 1264.5 | 1271 | 1277.5 | نانومتر | |
| L1 | 1284.5 | 1291 | 1279.5 | نانومتر | ||
| L2 | 1304.5 | 1311 | 1317.5 | نانومتر | ||
| L3 | 1324.5 | 1331 | 1337.5 | نانومتر | ||
| نرخ داده، هر خط | 100 ± 125/53 ppm | GBd | ||||
| فرمت مدولاسیون | PAM4 | |||||
| آستانه آسیب، هر خط | THd | 5 | dBm | 4 | ||
| میانگین توان دریافتی، هر خط | -9.1 | 4 | dBm | 5 | ||
| دریافت برق (OMAouter)، هر خط | 4.2 | dBm | ||||
|
تفاوت در قدرت گیرنده بین هر دو خط (OMAouter) |
4.6 | dBm | ||||
|
حساسیت گیرنده (OMAouter)، هر خط |
SEN |
معادله (1) |
dBm | 6 | ||
| حساسیت گیرنده تحت فشار | SRS | -4.1 | dBm | 7 | ||
| بازتاب گیرنده | آرآر | -26 | دسی بل | |||
| ادعای LOS | LOSA | -20 | dBm | |||
| LOS De-Assert | LOSD | -12.1 | dBm | |||
| LOS Hysteresis | LOSH | 0.5 | دسی بل | |||
| شرایط استرس زا برای حساسیت گیرنده استرس (یادداشت 7) | ||||||
|
بسته شدن چشم تحت فشار برای PAM4 (SECQ)، خط تحت آزمایش |
3.9 | دسی بل | ||||
| SECQ – 10*log10(Ceq)، Lane nder Test | 3.9 | دسی بل | ||||
| OMAouter هر خط مهاجم | 0.5 | dBm | ||||
|
یادداشت: 1. میانگین قدرت پرتاب، هر خط (دقیقه) آموزنده است و شاخص اصلی قدرت سیگنال نیست.فرستنده ای با قدرت پرتاب کمتر از این مقدار نمی تواند مطابقت داشته باشد.با این حال، مقدار بالاتر از این انطباق را تضمین نمی کند. 2. حتی اگر TDECQ < 1.4 دسی بل برای نسبت خاموشی ≥ 4.5 دسی بل یا TDECQ < 1.3 دسی بل برای نسبت خاموشی < 4.5 دسی بل، OMAouter (دقیقه) باید از حداقل مقدار مشخص شده در اینجا تجاوز کند. 3. Ceq ضریبی است که در بند 121.8.5.3 IEEE Std 802.3-2018 تعریف شده است که برای ارتقای نویز اکولایزر مرجع، فرمت مدولاسیون PAM4 Damage Threshold، هر Lane THd 5.0dBm است. 4. میانگین توان دریافتی، هر خط (دقیقه) آموزنده است و شاخص اصلی قدرت سیگنال نیست.توان دریافتی زیر این مقدار نمی تواند مطابقت داشته باشد.با این حال، مقدار بالاتر از این انطباق را تضمین نمی کند. 5. گیرنده باید بدون آسیب، مواجهه مداوم با سیگنال ورودی نوری با این سطح توان متوسط را تحمل کند. 6. حساسیت گیرنده (OMAouter)، هر خط (حداکثر) آموزنده است و برای یک فرستنده با مقدار SECQ تا 3.9 دسی بل تعریف شده است.باید معادله (1) را که در شکل 4 نشان داده شده است، برآورده کند. 7. با سیگنال تست انطباق در TP3 برای BER برابر با 2.4x10-4 اندازه گیری شد. 8. این شرایط تست برای اندازه گیری حساسیت گیرنده تحت فشار است.آنها ویژگی های گیرنده نیستند. |
||||||
مشخصه های تشخیص دیجیتال زیر در شرایط عملیاتی عادی تعریف می شوند مگر اینکه طور دیگری مشخص شده باشد.
| پارامتر | سمبل | حداقل | حداکثر | واحدها | یادداشت |
| خطای مطلق نمایشگر دما | DMI_Temp | -3 | 3 | درجه سانتی گراد | بیش از عملیات محدوده دما |
| خطای مطلق مانیتور ولتاژ منبع تغذیه | DMI _VCC | -0.1 | 0.1 | V | بیش از کارکرد کامل دامنه |
| خطای مطلق مانیتور پاور کانال RX | DMI_RX_Ch | -2 | 2 | دسی بل | 1 |
| مانیتور جریان بایاس کانال | DMI_Ibias_Ch | -10% | 10% | mA | |
| خطای مطلق مانیتور برق کانال TX | DMI_TX_Ch | -2 | 2 | دسی بل | 1 |
|
یادداشت: 1. به دلیل دقت اندازه گیری فیبرهای مختلف، ممکن است یک نوسان +/-1 دسی بل یا دقت کلی +/- 3 دسی بل وجود داشته باشد. |
|||||
