محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-Q52AA007-C

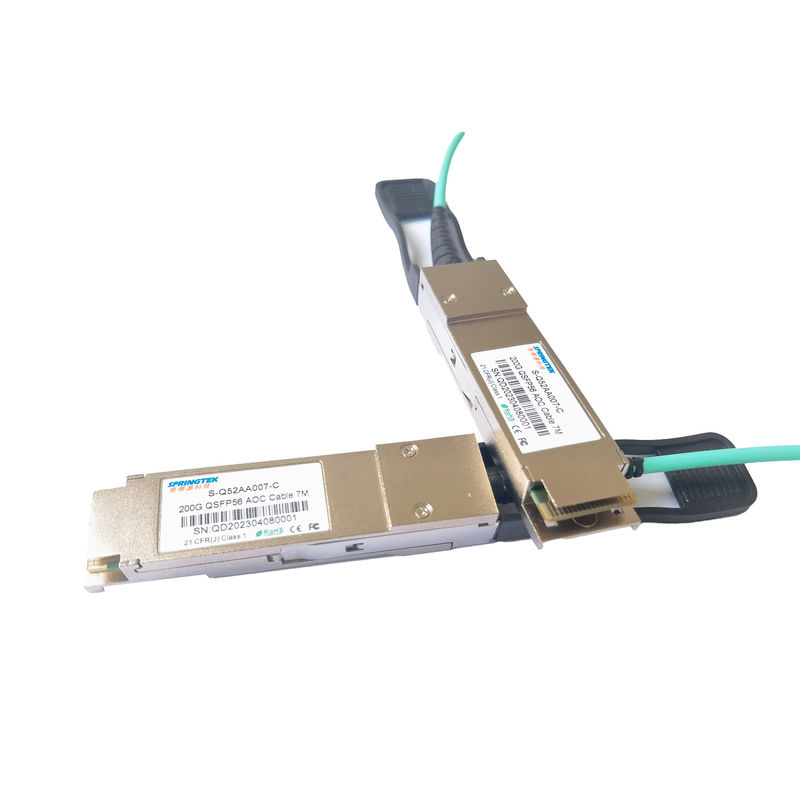

کابل 200G QSFP56 تا QSFP56 AOC 7M
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول | مشخصات فیبر |
| S-Q52AA007-C |
کابل 200G QSFP56 AOC 7M |
0 تا 70 درجه سانتیگراد |
شرح
ماژول‌های فرستنده و گیرنده نوری Springtek 200G QSFP56 برای استفاده از پیوندهای اترنت 200 گیگابیتی روی فیبر چند حالته OM3/OM4/OM5 طراحی شده‌اند.آنها با QSFP MSA و با مشخصات IEEE 802.3cd 200GBASE-SR4 مطابقت دارند.عملکردهای تشخیص دیجیتال از طریق I2Cinterface همانطور که توسط CMIS V4.0 مشخص شده است در دسترس هستند.
گیرنده نوری Springtek 200G QSFP56 مطابق با دستورالعمل 2011/65/EU مطابق با RoHS 2.0 و بدون سرب است.
امکانات
برنامه های کاربردی
اعتبار حداکثر مطلق
لازم به ذکر است که عملیات بیش از هر امتیاز حداکثر مطلق ممکن است باعث آسیب دائمی به این ماژول شود.
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| دمای ذخیره سازی | TS | -20 | - | 85 | ℃ |
| رطوبت نسبی | RH | 0 | - | 85 | % |
| دمای عملیات کیس | TCase | 0 | - | 70 | ℃ |
| ولتاژ تغذیه | VCC | -0.5 | - | 3.6 | V |
شرایط عملیاتی پیشنهادی
Recommended Operating Environment پارامترهایی را مشخص می‌کند که ویژگی‌های الکتریکی و نوری برای آنها وجود دارد، مگر اینکه خلاف آن ذکر شده باشد.
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| ولتاژ منبع تغذیه | VCC | 3.135 | 3.300 | 3.465 | V |
| دمای کیس عملیاتی | تیسی | 0 | 25 | 70 | درجه سانتی گراد |
فرستنده
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| سرعت سیگنال دهی در هر خط | PRBS31Q@26.5625Gbd PAM4 | گیگابیت بر ثانیه | |||
| طول موج مرکز | سی | 840 | 850 | 860 | نانومتر |
| امپدانس ورودی دیفرانسیل | زین | 90 | 100 | 110 | اهم |
| ولتاژ ورودی دیفرانسیل | وین | -- | 900 | - | mVp-p |
| عدم تطابق خاتمه دیفرانسیل | - | - | - | 10 | % |
| ولتاژ حالت مشترک DC | - | -350 | - | 2850 | mV |
گیرنده
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| سرعت سیگنال دهی در هر خط | PRBS31Q@26.5625Gbd PAM4 | گیگابیت بر ثانیه | |||
| طول موج مرکز | lC | 840 | 850 | 860 | نانومتر |
| عدم تطابق خاتمه دیفرانسیل | - | - | - | 10 | % |
| امپدانس خروجی دیفرانسیل | زوت | 90 | 100 | 110 | اهم |
| ولتاژ خروجی دیفرانسیل | وات | - | - | 900 | mVp-p |
| ولتاژ حالت مشترک DC | - | -350 | 2850 | mV | |
| نرخ بیت خطا | BER | - | - | 2.4E-4 | PRBS31Q@26.5625Gbd PAM4 |
