محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-PP25A010-C

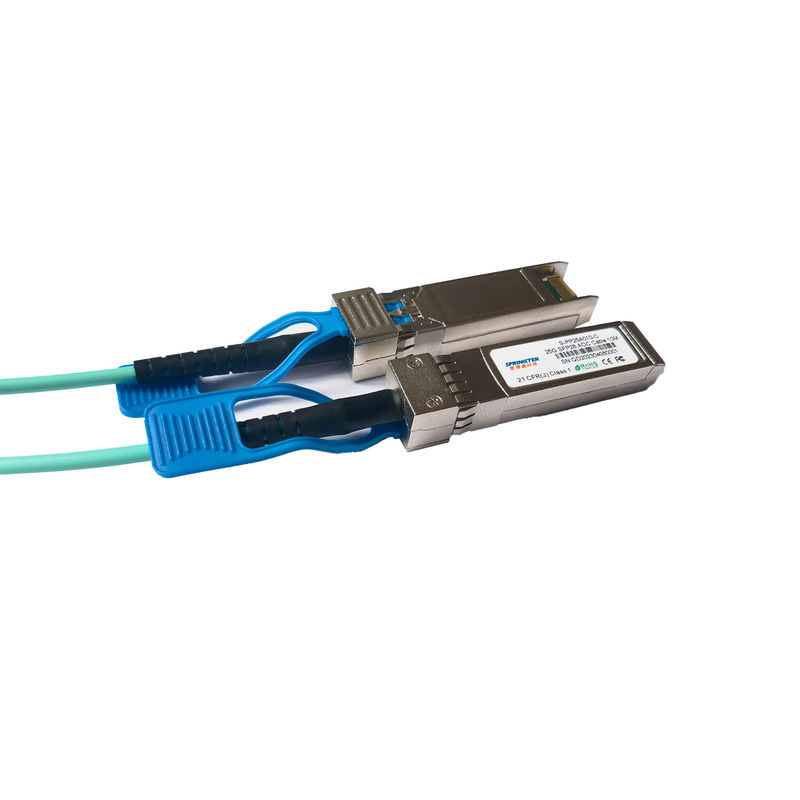

کابل 25G SFP28 به SFP28 AOC 10M
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول | مشخصات فیبر |
| S-PP25A010-C | کابل 25G SFP28 AOC 10M | 0 تا 70 درجه سانتیگراد |
شرح
کابل‌های نوری فعال Springtek SFP28 مجموعه‌های فیبر اتصال مستقیم با اتصالات SFP28 هستند.آنها برای فواصل بسیار کوتاه مناسب هستند و یک راه مقرون به صرفه برای اتصال در قفسه ها و در رک های مجاور ارائه می دهند.
طول کابل نوری فعال Springtek SFP28 تا 70 متر روی OM3 MMF یا 100 متر روی OM4 MMF است.این ماژول برای کار بر روی سیستم های فیبر چند حالته با استفاده از طول موج اسمی 850 نانومتر طراحی شده است.
امکانات
برنامه های کاربردی
استانداردل
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | حداکثر | واحد |
| دمای ذخیره سازی | Ts | -20 | +85 | درجه سانتی گراد |
| دمای کیس عملیاتی | تی سی | 0 | 70 | درجه سانتی گراد |
| رطوبت عملیاتی | RH | 0 | 85 | % |
| ولتاژ تغذیه | Vcc | -0.3 | 3.6 | V |
|
توجه داشته باشید: اگر فرستنده گیرنده تحت شرایطی فراتر از محدودیت ها قرار گیرد، ممکن است آسیب رخ دهد. |
||||
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| دمای کیس عملیاتی | تی سی | 0 | +70 | درجه سانتی گراد | |
| ولتاژ تغذیه | Vcc | 3.135 | 3.3 | 3.465 | V |
| جریان تامین | Icc | 300 | mA | ||
| نرخ بیت | BR | 25.78125 | گیگابیت بر ثانیه |
فرستنده
مشخصات الکتریکی زیر بر روی محیط عملیاتی توصیه شده تعریف شده است، مگر اینکه طور دیگری مشخص شده باشد.
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت |
| اضافه بار ولتاژ دیفرانسیل pk-pk | TP1a | 900 | mV | |||
| ولتاژ حالت مشترک (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| عدم تطابق مقاومت خاتمه دیفرانسیل | TP1 | 10 | % | در 1 مگاهرتز | ||
| ضرر بازده دیفرانسیل (SDD11) | TP1 | CEI-28G-VSR را ببینید معادله 13-19 |
دسی بل | |||
| تبدیل حالت مشترک به حالت دیفرانسیل و تبدیل حالت متفاوت به حالت مشترک (SDC11، SCD11) | TP1 | CEI-28G-VSR را ببینید معادله 13-20 |
دسی بل | |||
تست ورودی تاکیدی |
TP1a | به بخش 13.3.11.2.1 CEI-28G-SR مراجعه کنید |
گیرنده
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت |
| ولتاژ دیفرانسیل، pk-pk | TP4 | 900 | mV | |||
| ولتاژ حالت مشترک (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| نویز حالت مشترک، RMS | TP4 | 17.5 | mV | |||
| عدم تطابق مقاومت خاتمه دیفرانسیل | TP4 | 10 | % | در فرکانس 1 مگاهرتز | ||
| ضرر بازده دیفرانسیل (SDD22) | TP4 | CEI-28G-VSR را ببینید معادله 13-19 |
دسی بل | |||
| تبدیل حالت مشترک به حالت دیفرانسیل و تبدیل حالت دیفرانسیل به حالت معمول (SDC22، SCD22) | TP4 | CEI-28G-VSR را ببینید معادله 13-21 |
دسی بل | |||
| افت بازگشت حالت معمول (SCC22) | TP4 | -2 | دسی بل | 3 | ||
| زمان انتقال، 20 تا 80 درصد | TP4 | 9.5 | ps | |||
| بستن چشم عمودی (VEC) | TP4 | 5.5 | دسی بل | |||
| عرض چشم 10-15احتمال (EW15) | TP4 | 0.57 | UI | |||
| قد چشم در 10-15احتمال (EH15) | TP4 | 228 | mV | |||
| یادداشت: 1 در هر ترمینال 2. Vcm توسط میزبان تولید می شود.مشخصات شامل اثرات ولتاژ افست زمین است. 3. از 250 مگاهرتز تا 30 گیگاهرتز.. |
||||||
