محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-Q440A005-C
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول | مشخصات فیبر |

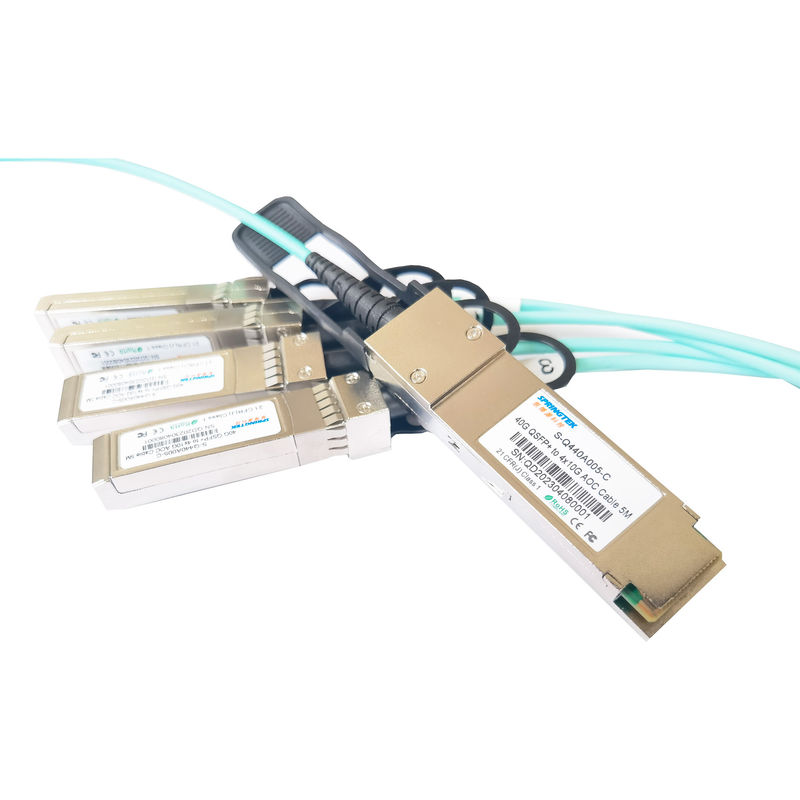

| S-Q440A005-C | 40G QSFP+ به 4x10G AOC کابل 5M | 0 تا 70 درجه سانتیگراد |
شرح
محصول Springtek 40G QSFP+ AOC یک کابل نوری فعال موازی با سرعت داده بالا است تا بر محدودیت پهنای باند کابل مسی سنتی غلبه کند.Springtek 40G QSFP+ AOC 4 کانال انتقال داده مستقل و 4 کانال دریافت داده را از طریق فیبرهای روبان چند حالته ارائه می دهد که هر کدام قادر به عملکرد 10 گیگابیت بر ثانیه هستند. محصول، برای پشتیبانی از تبادل داده های محاسباتی فوق سریع.
محصول Springtek با فرم فاکتور، اتصال نوری/الکتریکی مطابق با قرارداد چند منبع QSFP+ (MSA) طراحی شده است. این محصول به گونه ای طراحی شده است که سخت ترین شرایط عملیاتی خارجی از جمله دما، رطوبت و تداخل EMI را برآورده کند.
امکانات
برنامه های کاربردی
استانداردل
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | حداکثر | واحد |
| دمای محیط ذخیره سازی | تیSTG | -40 | 85 | ℃ |
| رطوبت عملیاتی | اچO | 5 | 90 | % |
| ولتاژ منبع تغذیه | Vcc | -0.3 | +3.6 | V |
| ولتاژ ورودی | VIN | -0.3 | VCC+0.3 | V |
| آستانه آسیب دیده، در هر خط | DT | 3.4 | dBm |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | 3.13 | 3.3 | 3.47 | V |
| کنترل ولتاژ ورودی بالا | 2 | VCC | V | ||
| کنترل ولتاژ ورودی پایین | 0 | 0.8 | V | ||
| نرخ داده، هر خط | 10.3125 | 11.2 | گیگابیت بر ثانیه |
فرستنده
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت |
|
تحمل ولتاژ ورودی تک پایان |
-0.3 | 4 | V | |||
|
تحمل ولتاژ ورودی حالت مشترک AC |
15 | mV | RMS | |||
|
ولتاژ ورودی دیفرانسیل آستانه نوسان |
50 | mVpp |
آستانه LOSA |
|||
| نوسان ولتاژ ورودی دیفرانسیل | وین، صص | 180 | 1200 | mVpp | ||
| امپدانس ورودی دیفرانسیل | زین | 90 | 100 | 110 | اهم | |
|
تحمل ولتاژ ورودی تک پایان |
-0.3 | 4 | V | |||
| پارامتر S ورودی دیفرانسیل | SDD11 | < -12 + 2 × SQRT(f)، با f در گیگاهرتز. | دسی بل | 0.01-4.1 گیگاهرتز | ||
| <-6.3 + 13 × log10 (f/5.5)، با f در گیگاهرتز | دسی بل | 4.1-11.1 گیگاهرتز | ||||
|
تبدیل دیفرانسیل به حالت معمولی منعکس شده است |
SCD11 | -10 | دسی بل | 0.01-11.1 گیگاهرتز | ||
گیرنده
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت |
| ولتاژ خروجی تک پایان | -0.3 | 4 | V | |||
|
ولتاژ خروجی حالت مشترک AC |
7.5 | mV | RMS | |||
|
نوسان ولتاژ خروجی دیفرانسیل |
Vout, pp | 400 | 800 | mVpp | ||
| امپدانس خروجی دیفرانسیل | زوت | 90 | 100 | 110 | اهم | |
|
پارامتر S خروجی دیفرانسیل |
SDD22 | < -12 + 2 × SQRT(f)، با f در گیگاهرتز | دسی بل | 0.01-4.1 گیگاهرتز | ||
| <-6.3 + 13 × log10 (f/5.5)، با f در گیگاهرتز | دسی بل | 4.1-11.1 گیگاهرتز | ||||
|
ضریب بازتاب خروجی حالت مشترک |
SCC22 | < -7 + 1.6×f، با f در گیگاهرتز | دسی بل | 0.01-2.5 گیگاهرتز | ||
| -3 | دسی بل | 2.5-11.1 گیگاهرتز | ||||
| مجموع عصبانیت | 0.38 | UI | ||||
| جیتر قطعی | 0.64 | UI | ||||
