محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-FP10P015-C

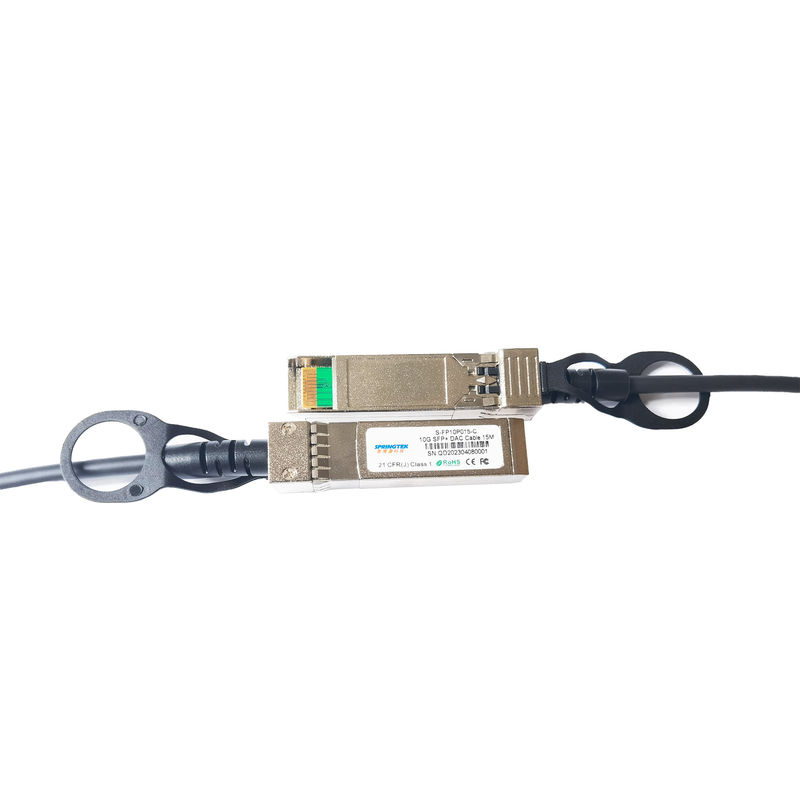

10G SFP+ کابل DAC 15M
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول | مشخصات فیبر |
| S-FP10P015-C | 10G SFP+ کابل DAC 15M | 0 تا 70 درجه سانتیگراد |
شرح
مجموعه‌های کابل غیرفعال 10 گیگابیت بر ثانیه SFP+ Springtek دارای عملکرد بالا و مقرون‌به‌صرفه برای برنامه‌های کانال فیبر 10GEthernet و 10G هستند.ماژول‌های مسی SFP+ به تولیدکنندگان سخت‌افزار امکان دستیابی به چگالی پورت بالا، قابلیت پیکربندی و استفاده با ریخته‌گری بسیار کم و کاهش بودجه انرژی را می‌دهند.مجموعه‌های کابلی با سرعت بالا الزامات استاندارد صنعت اترنت گیگابیتی و کانال فیبر را برای عملکرد و قابلیت اطمینان برآورده می‌کنند و از آنها فراتر می‌روند.
امکانات
برنامه های کاربردی
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| دمای محیط ذخیره سازی | Ts | -40 | +85 | درجه سانتی گراد | |
| دمای کیس عملیاتی | تی سی | 0 | +70 | درجه سانتی گراد | |
| رطوبت نسبی (غیر تراکم) | RS | - | 85 | % |
سیستم های
| کارایی | رسانه ها |
|
سرعت خط 10.5 Gpbs، نرخ خطای بیت کامل دوطرفه: بهتر از 10E-12 |
کابل مسی استاندارد صنعتی Small Form-Factor Pluggable (SFP+) با قابلیت اتصال داغ، به صورت 7 متر، 10 متر یا 15 متر موجود است. |
تعاریف پین
| سنجاق | منطق | سمبل | نام/توضیحات | یادداشت |
| 1 | VeeT | زمین فرستنده | ||
| 2 | LV-TTL-O | TX_ خطا | N/A | 1 |
| 3 | LV-TTL-I | TX_DIS | فرستنده را غیر فعال کنید | 2 |
| 4 | LV-TTL-I/O | SDA | داده سریال سیم بکسل | |
| 5 | LV-TTL-I | SCL | ساعت سریال سیم بکسل | |
| 6 | MOD_DEF0 | ماژول موجود است، به VeeT متصل شوید | ||
| 7 | LV-TTL-I | RS0 | N/A | 1 |
| 8 | LV-TTL-O | LOS | LOS سیگنال | 2 |
| 9 | LV-TTL-I | RS1 | N/A | 1 |
| 10 | VeeR | زمین گیرنده | ||
| 11 | VeeR | زمین گیرنده | ||
| 12 | CML-O | RD- | داده گیرنده معکوس شد | |
| 13 | CML-O | RD+ | داده های گیرنده غیر وارونه | |
| 14 | VeeR | زمین گیرنده | ||
| 15 | VccR | منبع رسیور 3.3 ولت | ||
| 16 | VccT | منبع تغذیه فرستنده 3.3 ولت | ||
| 17 | VeeT | زمین فرستنده | ||
| 18 | CML-I | TD+ | داده های فرستنده غیر وارونه | |
| 19 | CML_I | TD- | داده فرستنده معکوس شد | |
| 20 | VeeT | زمین فرستنده | ||
|
یادداشت: 1. سیگنال‌هایی که در SFP+ Copper پشتیبانی نمی‌شوند، به VeeT با مقاومت 30K اهم پایین می‌روند. 2. مجموعه های کابل فعال از LOS و TX_DIS پشتیبانی نمی کنند |
||||
