محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QP1AP003-C

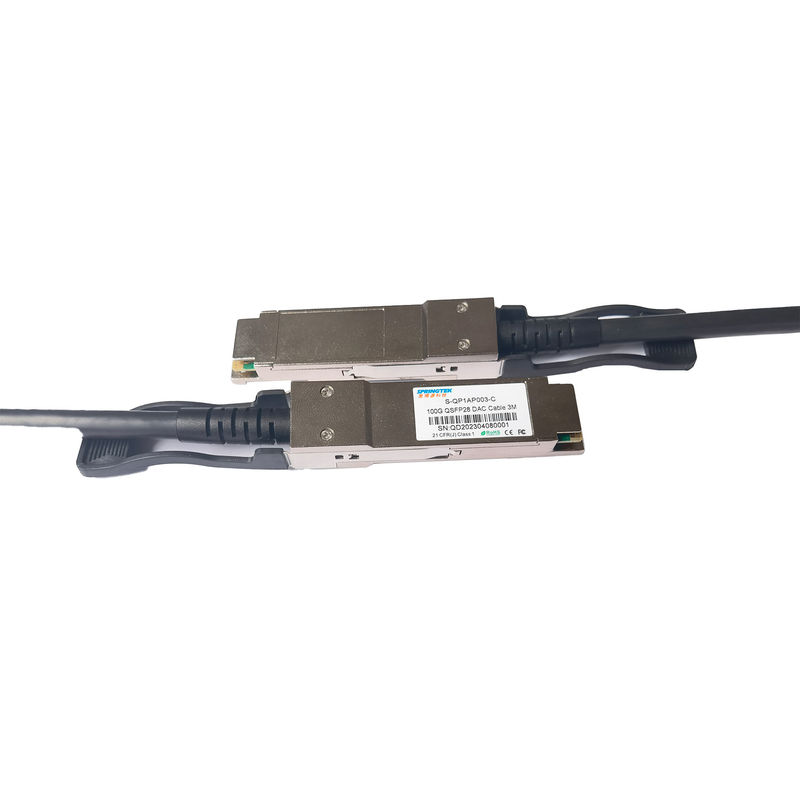

کابل DAC 100G QSFP28 به QSFP28 3M
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول | مشخصات فیبر |
| S-QP1AP003-C | کابل DAC 100G QSFP28 3M | 0 تا 70 درجه سانتیگراد |
شرح
محصولات مونتاژ کابل غیرفعال Springtek 100G QSFP28، بر اساس ساختار 4 x25G یا 4 x28G، این محصول می تواند به خوبی سوئیچ ها، سرورها، روترها و سایر محصولات مورد نیاز برنامه 100G نسل بعدی را برآورده کند.
کابل Springtek 100G QSFP28 از طراحی بهینه برای کاهش تداخل و از دست دادن درج، یکپارچگی سیگنال عالی، به طور کامل با نسل بعدی اترنت 100G و استانداردهای Infiniband EDR مطابقت دارد.
امکانات
برنامه های کاربردی
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| دمای محیط ذخیره سازی | -40 | +85 | درجه سانتی گراد | ||
| دمای کیس عملیاتی | تی سی | 0 | +70 | درجه سانتی گراد | |
| ولتاژ منبع تغذیه | VCC3 | 3.14 | 3.3 | 3.47 | V |
| نرخ داده در هر خط | 1 | 100 | گیگابیت بر ثانیه |
ویژگی های سرعت بالا
| پارامتر | نماد | حداقل | معمول | حداکثر | Uni | توجه داشته باشید |
| امپدانس دیفرانسیل | RIN,P- | 90 | 110 | ساعت | ||
| از دست دادن درج | SDD21 | 22.48 | دسی بل | در 12.8906 گیگاهرتز | ||
|
ضرر بازده دیفرانسیل |
SDD11 | 1 را ببینید | دسی بل | در فرکانس 0.05 تا 4.1 گیگاهرتز | ||
| SDD22 | 2 را ببینید | دسی بل | در فرکانس 4.1 تا 19 گیگاهرتز | |||
| از دست دادن بازگشت خروجی حالت مشترک به حالت مشترک | SCC11 |
2 |
دسی بل |
در فرکانس 0.2 تا 19 گیگاهرتز |
||
| SCC22 | ||||||
| تفاوت با از دست دادن بازگشت حالت مشترک | SCD11 | 3 را ببینید |
دسی بل |
در 0.01 تا 12.89 | ||
| SCD22 | 4 را ببینید | در 12.89 تا 19 گیگاهرتز | ||||
| دیفرانسیل به حالت متداول از دست دادن تبدیل |
SCD21 |
10 |
دسی بل |
در 0.01 تا 12.89 | ||
| 5 را ببینید | در ساعت 12.89 تا 15.7 | |||||
| 6.3 | در 15.7 تا 19 گیگاهرتز | |||||
| حاشیه عملیاتی کانال | COM | 3 | دسی بل | |||
|
یادداشت: 1. ضریب بازتاب داده شده با معادله SDD11(dB) < 16.5 - 2 × SQRT(f)، با f در گیگاهرتز 2. ضریب بازتاب داده شده با معادله SDD11(dB) < 10.66 - 14 × log10 (f/5.5)، با f در گیگاهرتز 3. ضریب بازتاب داده شده توسط معادله SCD11(dB) < 22 - (20/25.78)*f، با f در گیگاهرتز 4. ضریب بازتاب داده شده توسط معادله SCD11(dB) < 15 - (6/25.78)*f، با f در گیگاهرتز 5. ضریب بازتاب داده شده توسط معادله SCD21(dB) < 27 - (29/22)*f، با f در گیگاهرتز |
||||||
