محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-Q52AP005-C

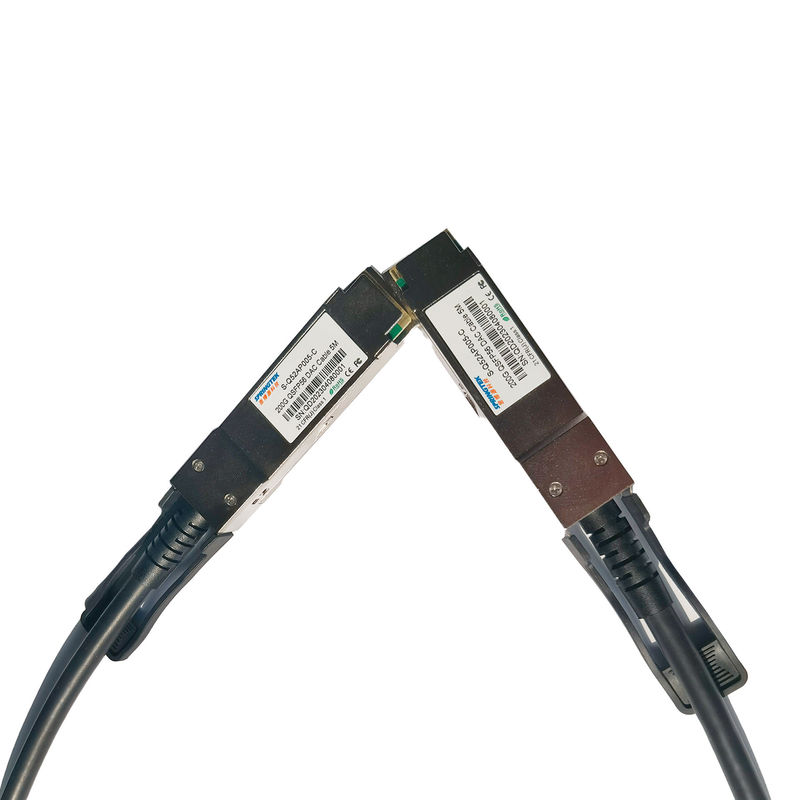

کابل DAC 200G QSFP56 تا QSFP56 5M
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول | مشخصات فیبر |
|
S-Q52AP005-C |
کابل DAC 200G QSFP56 5M |
0 تا 70 درجه سانتیگراد |
شرح
مجموعه کابل مسی غیرفعال Springtek 200G QSFP5 دارای هشت جفت مسی دیفرانسیل است که چهار کانال انتقال داده را با سرعت حداکثر 56 گیگابیت بر ثانیه (PAM4) در هر کانال ارائه می‌کند و نیازهای 200G اترنت و InfiniBand را برآورده می‌کند.این مجموعه کابل مسی 200G در طیف وسیعی از گیج‌های سیم-از 26AWG تا 30AWG موجود است-این مجموعه کابل مسی 200G دارای تلفات درج کم و مکالمه متقابل کم است.
Springtek 200G QSFP56 از سیگنال های PAM4 برای انتقال استفاده می کند که سرعت را دو برابر می کند.با این حال، الزامات سخت گیرانه تری برای از دست دادن کابل درج وجود دارد.برای نیازهای دقیق، طراحی شده برای برنامه‌های کاربردی در بازارهای مرکز داده، شبکه و ارتباطات راه دور که نیاز به مونتاژ کابل با سرعت بالا و قابل اعتماد دارند، این محصول نسل بعدی رابط جفت‌گیری یکسانی با فاکتور فرم QSFP+ دارد و آن را با پورت‌های QSFP موجود سازگار می‌کند.
امکانات
برنامه های کاربردی
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| دمای محیط ذخیره سازی | -40 | +85 | درجه سانتی گراد | ||
| دمای کیس عملیاتی | تی سی | 0 | +70 | درجه سانتی گراد | |
| ولتاژ منبع تغذیه | VCC3 | 3.14 | 3.3 | 3.47 | V |
| رطوبت نسبی (بدون تراکم) | RS | 35 | 60 | % | |
| ولتاژ ورودی LVTTL | Vilvttl | -0.3 | VCC3 +0.2 | V | |
| جریان منبع تغذیه | ICC3 | 15 | mA | ||
| کل مصرف برق | Pd | 0.05 | دبلیو | ||
|
یادداشت: 1. استرس یا شرایط بیش از محدوده فوق ممکن است باعث آسیب دائمی به دستگاه شود. 2. این فقط یک درجه بندی تنش است و عملکرد عملکردی دستگاه در این یا هر شرایط دیگری بالاتر از موارد ذکر شده در بخش های عملیاتی این مشخصات اعمال نمی شود. 3. قرار گرفتن در معرض حداکثر مطلق شرایط رتبه بندی برای دوره های طولانی ممکن است قابلیت اطمینان دستگاه را تحت تاثیر قرار دهد. |
|||||
ویژگی های سرعت بالا
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| امپدانس دیفرانسیل | RIN، PP | 90 | 110 | ساعت | ||
| از دست دادن درج | SDD21 | -16.06 | دسی بل | در 13.28 گیگاهرتز | ||
|
ضرر بازده دیفرانسیل |
SDD11 | 1 را ببینید | دسی بل | در فرکانس 0.05 تا 4.1 گیگاهرتز | ||
| SDD22 | 2 را ببینید | دسی بل | در فرکانس 4.1 تا 19 گیگاهرتز | |||
| از دست دادن بازگشت خروجی حالت مشترک به حالت مشترک | SCC11 |
|
-2 |
دسی بل |
در فرکانس 0.2 تا 19 گیگاهرتز |
|
| SCC22 | ||||||
|
تفاوت با از دست دادن بازگشت حالت مشترک |
SCD11 | 3 را ببینید |
دسی بل |
در فرکانس 0.01 تا 12.89 گیگاهرتز | ||
| SCD22 | 4 را ببینید | در 12.89 تا 19 گیگاهرتز | ||||
|
دیفرانسیل به حالت متداول از دست دادن تبدیل |
SCD21 |
-10 |
دسی بل |
در فرکانس 0.01 تا 12.89 گیگاهرتز | ||
| 5 را ببینید | در 12.89 تا 15.7 گیگاهرتز | |||||
| -6.3 | در 15.7 تا 19 گیگاهرتز |
