محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-Q81AP001-C

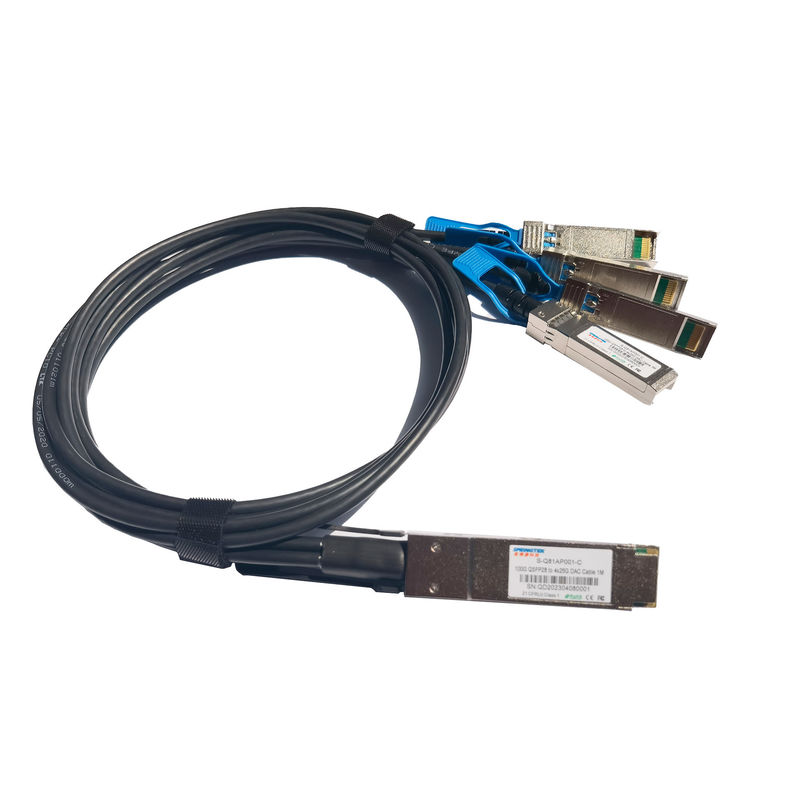

کابل DAC 100G QSFP28 تا 4xSFP28 1M
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول | مشخصات فیبر |
| S-Q81AP001-C | کابل DAC 100G QSFP28 تا 4x25G 1M | 0 تا 70 درجه سانتیگراد |
شرح
کابل مسی غیرفعال مستقیم Springtek 100G QSFP28 به 4x 25G SFP28 برای فواصل بسیار کوتاه مناسب است و راهی بسیار مقرون به صرفه برای ایجاد یک پیوند 100 گیگابیتی بین اتصالات تجهیزات QSFP28 و SFP28 ارائه می دهد.این کابل ها برای استانداردهای 100GbE و Infniband برای به حداکثر رساندن کارایی استفاده می شوند.کابل‌های هیبریدی برای برآورده کردن نیازهای برنامه‌های کاربردی محاسباتی مرکز داده نوظهور و عملکرد بالا برای سیستم اتصال کابل‌کشی با چگالی بالا طراحی شده‌اند که قادر به ارائه پهنای باند داده 100 گیگابیت بر ثانیه است.این سیستم اتصال به طور کامل با مشخصات استاندارد صنعتی موجود مانند QSFP MSA و IBTA (InfiniBand Trade Association) مطابقت دارد.کابل های هیبریدی از الزامات انتقال پهنای باند مطابق با مشخصات IEEE 802.3ba (100 Gb/s) و Infiniband QDR (4x25 Gb/s در هر کانال) پشتیبانی می کنند.
امکانات
برنامه های کاربردی
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| دمای محیط ذخیره سازی | -40 | +85 | درجه سانتی گراد | ||
| دمای کیس عملیاتی | تی سی | 0 | +70 | درجه سانتی گراد | |
| ولتاژ منبع تغذیه | VCC3 | 3.14 | 3.3 | 3.47 | V |
ویژگی های سرعت بالا
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| امپدانس دیفرانسیل | RIN، PP | 90 | 110 | ساعت | ||
| از دست دادن درج | SDD21 | 22.48 | دسی بل | در 12.8906 گیگاهرتز | ||
|
ضرر بازده دیفرانسیل |
SDD11 | 1 را ببینید | دسی بل | در فرکانس 0.05 تا 4.1 گیگاهرتز | ||
| SDD22 | 2 را ببینید | دسی بل | در فرکانس 4.1 تا 19 گیگاهرتز | |||
| از دست دادن بازگشت خروجی حالت مشترک به حالت عادی | SCC11 | 2 | دسی بل |
در فرکانس 0.2 تا 19 گیگاهرتز |
||
| SCC22 | ||||||
|
تفاوت با از دست دادن بازگشت حالت مشترک |
SCD11 | 3 را ببینید | دسی بل | در فرکانس 0.01 تا 12.89 گیگاهرتز | ||
| SCD22 | 4 را ببینید | در 12.89 تا 19 گیگاهرتز | ||||
| دیفرانسیل به حالت متداول از دست دادن تبدیل | SCD21 | 10 | دسی بل | در فرکانس 0.01 تا 12.89 گیگاهرتز | ||
| 5 را ببینید | در 12.89 تا 15.7 گیگاهرتز | |||||
| 6.3 | در 15.7 تا 19 گیگاهرتز | |||||
| حاشیه عملیاتی کانال | COM | 3 | دسی بل | |||
|
یادداشت: 1. ضریب بازتاب داده شده با معادله SDD11(dB) < 16.5 - 2 × SQRT(f)، با f در گیگاهرتز 2. ضریب بازتاب داده شده با معادله SDD11(dB) < 10.66 - 14 × log10 (f/5.5)، با f در گیگاهرتز 3. ضریب بازتاب داده شده توسط معادله SCD11(dB) < 22 - (20/25.78)*f، با f در گیگاهرتز 4. ضریب بازتاب داده شده توسط معادله SCD11(dB) < 15 - (6/25.78)*f، با f در گیگاهرتز 5. ضریب بازتاب داده شده توسط معادله SCD21(dB) < 27 - (29/22)*f، با f در گیگاهرتز |
||||||
