محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QS4031M2K-CD

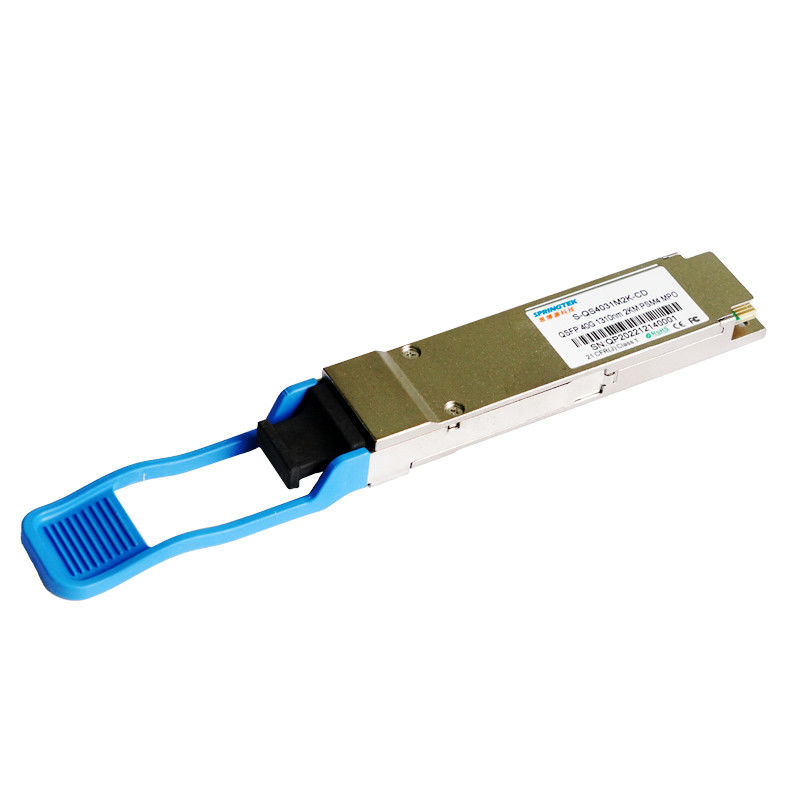

ماژول نوری سازگار با نوکیا 40G 1310nm 2KM QSFP+ PSM4 MPO Receiver
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
|
S-QS4031M2K-CD |
QSFP+، 40 گیگابیت بر ثانیه، PSM4، 1310 نانومتر، SM، MPO، 2 کیلومتر، 0ºC ~ +70ºC، با DDM |
شرح
Springtek QSFP+40G-PSM4فرستنده گیرنده برای پاسخگویی به الزامات پیوندهای اترنت 40G در SMF تا 2 کیلومتر طراحی شده است.این با QSFP+ MSA، IEEE 802.3ba سازگار است.با یک منبع تغذیه 3.3 ولتی مقرون به صرفه و کم مصرف است.این بدنه با بدنه تمام فلزی و اندازه فشرده برای عملکرد EMI برتر ساخته شده است.
امکانات
برنامه های کاربردی
استانداردها
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | 0 | 3.8 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| کل مصرف برق | پ | - | - | 3.5 | دبلیو |
| نرخ داده در هر خط | BR | - | 10.3125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | توجه داشته باشید |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 200 | - | 800 | mV | |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω | |
| از دست دادن بازگشت ورودی دیفرانسیل | طبق IEEE P802.3ba 86A.4.1.1 | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |||
| دیفرانسیل با از دست دادن بازگشت ورودی حالت مشترک | 10 | - | - | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |
| J2 Jitter Tolerance | J2T | 0.17 | - | - | UI | طبق IEEE P802.3ba 86A.4.1 |
| J9 Jitter Tolerance | J9T | 0.29 | - | - | UI | |
| ویژگی های الکتریکی گیرنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 400 | - | 850 | mV | |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω | |
| افت بازده خروجی دیفرانسیل | طبق IEEE P802.3ba 86A.4.2.1 | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |||
| از دست دادن بازگشت خروجی حالت مشترک | طبق IEEE P802.3ba 86A.4.2.2 | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |||
| زمان انتقال خروجی، 20٪ تا 80٪ | 28 | - | - | ps | طبق IEEE P802.3ba 86A.4.2 | |
| خروجی J2 Jitter | J2O | - | - | 0.42 | UI | |
| خروجی جیتر J9 | J9O | - | - | 0.65 | UI | |
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | |
| ویژگی های فرستنده | |||||||
| نوع لیزر | DFB | ||||||
| نرخ داده در هر خط | - | - | 10.3125 | - | گیگابیت بر ثانیه | ||
| طول موج Lane Center | λ0 | 1260 | 1360 | نانومتر | |||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | ||
| میانگین کل قدرت راه اندازی | PT | - | - | 5 | dBm | ||
| میانگین قدرت پرتاب، هر خط | POUT | -8.2 | - | 0.5 | dBm | ||
| دامنه مدولاسیون نوری، هر خط | OMA | -5.2 | - | 2.0 | dBm | ||
| تفاوت در قدرت پرتاب بین هر دو خط (OMA) | - | - | 5 | دسی بل | |||
| Power را در OMA منهای TDP، هر خط راه اندازی کنید | -4.8 | - | - | dBm | |||
| نسبت انقراض | ER | 3.5 | - | - | دسی بل | ||
| جریمه پراکندگی فرستنده | TDP | - | - | 2.6 | دسی بل | ||
|
میانگین قدرت راه اندازی فرستنده OFF، هر خط |
POFF | - | - | -30 | dBm | ||
| نویز با شدت نسبی | RIN | - | - | -128 | dB/Hz | ||
| تحمل افت برگشت نوری | - | - | 12 | دسی بل | |||
| تعریف ماسک چشم فرستنده | مطابق با IEEE802.3ba | ||||||
| ویژگی های گیرنده | |||||||
| نوع گیرنده | پین | ||||||
| طول موج Lane Center | λ | 1260 | 1360 | نانومتر | |||
| میانگین توان دریافتی، هر خط | پین 1 | -12.6 | - | 2.3 | dBm | ||
| آستانه خسارت | DT | 3 | - | - | dBm | ||
| حساسیت گیرنده (OMA)، هر خط (حداکثر) | سن 1 | - | - | -12.6 | dBm | 1 | |
| ادعای LOS | LOSA | -30 | - | - | dBm | ||
| LOS De-Assert | LOSD | - | - | -15 | dBm | ||
| LOS Hysteresis | LOSH | 0.5 | - | 6 | دسی بل | ||
| یادداشت | |||||||
| 1. BER=1E-12، با PRBS31@10.3125Gbps اندازه گیری شده است | |||||||
