محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QD4A85M01-CD-8

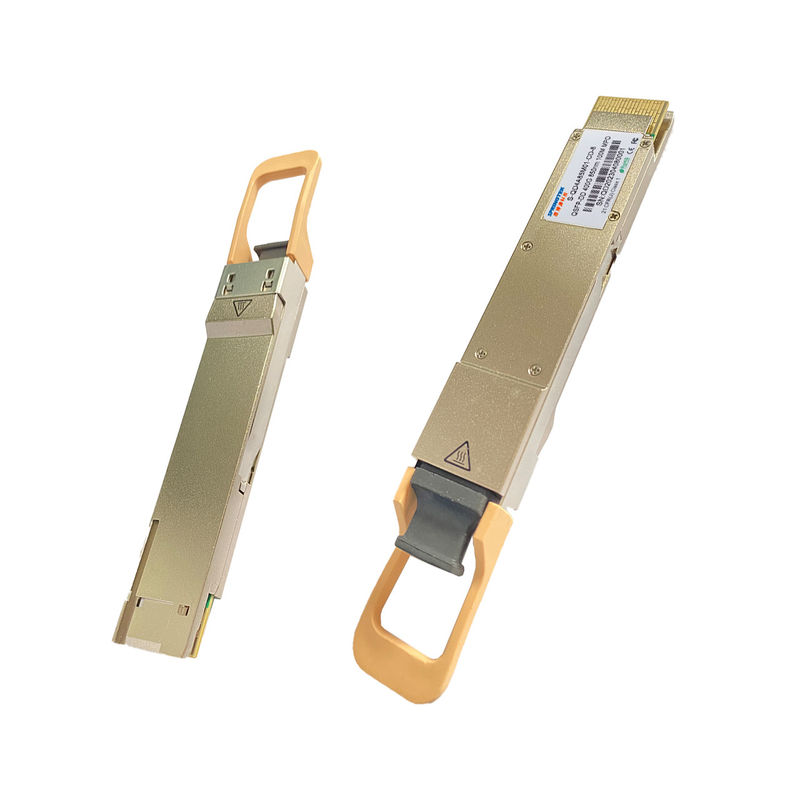

ماژول فرستنده و گیرنده نوری OEM 400G Cisco MMF 100M MTP/MPO QSFP DD SR8
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO، 0ºC~+70ºC، با DDM |
شرح
ماژول نوری Springtek 400Gb/s QSFP-DD SR8.این افزایش تراکم پورت و صرفه جویی در هزینه کل سیستم را فراهم می کند.ماژول نوری تمام دوبلکس QSFP-DD 8 کانال انتقال و دریافت مستقل را ارائه می دهد که هر کدام قادر به عملکرد 53.125 گیگابیت بر ثانیه برای سرعت داده جمعی 400 گیگابیت بر ثانیه در 100 متر فیبر چند حالته OM3 هستند.
یک کابل فیبر نوری با کانکتور MTP/MPO-16 را می توان به پریز ماژول QSFP-DD SR8 وصل کرد.تراز مناسب توسط پین های راهنما در داخل ظرف تضمین می شود.کابل معمولاً برای تراز مناسب کانال به کانال نمی‌پیچد.اتصال الکتریکی از طریق یک رابط نوع لبه سازگار با QSFP-DD MSA به دست می آید.
طول موج مرکزی هر 8 خط موازی 850 نانومتر است.این شامل یک کانکتور نوری MPO-16 برای رابط نوری و یک کانکتور 60 پین برای رابط الکتریکی است.FEC میزبان برای پشتیبانی از انتقال فیبر چند حالته تا 70 متر OM3 مورد نیاز است.
محصول S-QD4A85M01-CD-8 با فرم فاکتور، اتصال نوری/الکتریکی و رابط تشخیص دیجیتال مطابق با قرارداد QSFP-DD چند منبعی (MSA) نوع 2 طراحی شده است. این محصول برای پاسخگویی به سخت ترین شرایط عملکرد خارجی از جمله طراحی شده است. دما، رطوبت و تداخل EMI.
امکانات
برنامه های کاربردی
اعتبار حداکثر مطلق
لازم به ذکر است که عملکرد بیش از هر امتیاز حداکثر مطلق ممکن است باعث آسیب دائمی به این ماژول شود.
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 3.6 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| دمای کیس عملیاتی | به | 0 | 70 | درجه سانتی گراد | |
| رطوبت نسبی (بدون تراکم) | RH | 0 | 85 | % |
شرایط عملیاتی توصیه شده و نیازهای منبع تغذیه
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحدها | یادداشت |
| دمای کیس عملیاتی | بالا | 0 | 70 | درجه سانتی گراد | ||
| ولتاژ منبع تغذیه | VCC | 3.135 | 3.3 | 3.465 | V | |
| نرخ داده، هر خط | 26.5625 | GBd | PAM4 | |||
| دقت نرخ داده | -100 | 100 | ppm | |||
| نسبت خطای بیت قبل از FEC | 2.4x10-4 | |||||
| نسبت خطای بیتی پس از FEC | 1*10-12 | 1 | ||||
| پیوند فاصله با OM3 | دی | 0.5 | 100 | متر | 2 |
یادداشت:
1. FEC ارائه شده توسط سیستم میزبان.
2. FEC در سیستم میزبان برای پشتیبانی حداکثر فاصله مورد نیاز است.
ویژگی های الکتریکی
مشخصات الکتریکی زیر بر روی محیط عملیاتی توصیه شده تعریف شده است، مگر اینکه طور دیگری مشخص شده باشد.
| پارامتر | نقطه ی امتحان | حداقل | معمول | حداکثر | واحدها | یادداشت |
| مصرف برق | 12 | دبلیو | ||||
| جریان عرضه | Icc | 3.63 | آ | |||
| فرستنده (هر خط) | ||||||
| نرخ سیگنالینگ، هر خط | TP1 | 100 ± 26.5625 ppm | GBd | |||
|
ولتاژ ورودی دیفرانسیل pk-pk عدم تطابق تحمل |
TP1a | 900 | mVpp | 1 | ||
| خاتمه دیفرانسیل | TP1 | 10 | % | |||
| ضرر بازده ورودی دیفرانسیل | TP1 |
IEEE 802.3-2015 معادله (83E-5) |
دسی بل | |||
| دیفرانسیل به حالت مشترک از دست دادن بازگشت ورودی |
TP1 | IEEE 802.3-2015 معادله (83E-6) |
دسی بل | |||
| زمان انتقال، 20٪ تا 80٪ | TP4 | 9.5 | ps | |||
|
عرض ماسک تقارن چشم نزدیک (ESMW) |
TP4 | 0.265 | UI | |||
| ارتفاع چشم نزدیک، دیفرانسیل | TP4 | 70 | mV | |||
|
عرض ماسک تقارن دور چشم (ESMW) |
TP4 | 0.2 | UI | |||
| ارتفاع چشم دور، دیفرانسیل | TP4 | 30 | mV | |||
| نسبت ISI پیش نشانگر دور انتهایی | TP4 | -4.5 | 2.5 | % | ||
| ولتاژ خروجی حالت مشترک (Vcm) | TP4 | -350 | 2850 | mV | 3 | |
یادداشت:
1. به استثنای IEEE 802.3bs 120E.3.1.2 که الگوی PRBS31Q یا درهم بیکار است.
2. با BER مشخص شده در IEEE 802.3bs 120E.1.1 مطابقت دارد.
3. ولتاژ DC حالت مشترک تولید شده توسط میزبان.مشخصات شامل اثرات ولتاژ افست زمین است.
ویژگی های نوری
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحدها | یادداشت |
| فرستنده | ||||||
| طول موج مرکز | λC | 840 | 850 | 860 | نانومتر | |
| نرخ داده، هر خط | 100 ± 26.5625 ppm | GBd | ||||
| فرمت مدولاسیون | PAM4 | |||||
| عرض طیفی RMS | Δλrms | 0.6 | نانومتر | مدوله شده | ||
| میانگین قدرت راه اندازی، هر خط | PAVG | -6.5 | 4 | dBm | 1 | |
|
مدولاسیون نوری بیرونی دامنه (OMAouter)، هر خط |
POMA | -4.5 | 3 | dBm | 2 | |
|
Power را در OMAouter منهای راه اندازی کنید TDECQ، هر خط |
-5.9 | دسی بل | ||||
|
فرستنده و پراکندگی Eye Clouser برای PAM4، هر خط |
TDECQ | 4.5 | دسی بل | |||
| نسبت انقراض | ER | 3 | دسی بل | |||
| تحمل از دست دادن بازگشت نوری | به من | 12 | دسی بل | |||
|
میانگین قدرت راه اندازی فرستنده خاموش، هر خط |
پوف | -30 | dBm | |||
| شار احاطه شده |
≥ 86٪ در 19 میکرومتر ≤ 30٪ در 4.5 میکرومتر |
|||||
| گیرنده | ||||||
| طول موج مرکز | λC | 840 | 850 | 860 | نانومتر | |
| نرخ داده، هر خط | 100 ± 26.5625 ppm | GBd | ||||
| فرمت مدولاسیون | PAM4 | |||||
| آستانه آسیب، هر خط | THd | 5 | dBm | 3 | ||
| میانگین توان دریافتی، هر خط | -7.9 | 4 | dBm | 4 | ||
| دریافت برق (OMAouter)، هر خط | 3 | dBm | ||||
| حساسیت گیرنده | SEN | -6.5 | dBm | 5 | ||
| (OMAouter)، هر خط | ||||||
| حساسیت گیرنده استرس (OMAouter)، هر خط | SRS | -3 | dBm | 6 | ||
| بازتاب گیرنده | RR | -12 | دسی بل | |||
| ادعای LOS | LOSA | -30 | dBm | |||
| LOS De-Assert | LOSD | -12 | dBm | |||
| LOS Hysteresis | LOSH | 0.5 | دسی بل | |||
| شرایط استرس زا برای حساسیت گیرنده استرس (یادداشت 7) | ||||||
| بستن چشم استرسی برای PAM4 (SECQ)، خط تحت آزمایش |
4 | دسی بل | ||||
| OMAouter هر خط مهاجم | 3 | dBm | ||||
یادداشت:
1. میانگین قدرت پرتاب، هر خط (دقیقه) آموزنده است و شاخص اصلی قدرت سیگنال نیست.فرستنده ای با قدرت پرتاب کمتر از این مقدار نمی تواند مطابقت داشته باشد.با این حال، مقدار بالاتر از این انطباق را تضمین نمی کند.
2. حتی اگر TDECQ < 1 dB باشد، OMAouter (min) باید از حداقل مقدار مشخص شده در اینجا تجاوز کند.
3. گیرنده باید بدون آسیب، مواجهه مداوم با سیگنال ورودی نوری با این سطح توان متوسط را تحمل کند.
4. میانگین توان دریافتی، هر خط (دقیقه) آموزنده است و شاخص اصلی قدرت سیگنال نیست.توان دریافتی زیر این مقدار نمی تواند مطابقت داشته باشد.با این حال، مقدار بالاتر از این انطباق را تضمین نمی کند.
5. OMAouter حساسیت گیرنده، هر خط (حداکثر) آموزنده است و برای BER 2.4x10 تعریف شده است.-4.
6. اندازه گیری با سیگنال تست انطباق در ورودی گیرنده برای BER 2.4x10-4.
7. این شرایط تست برای اندازه گیری حساسیت گیرنده تحت فشار است.آنها ویژگی های گیرنده نیستند.
توابع تشخیص دیجیتال
مشخصه های تشخیص دیجیتال زیر در شرایط عملیاتی عادی تعریف می شوند مگر اینکه طور دیگری مشخص شده باشد.
| پارامتر | سمبل | حداقل | حداکثر | واحدها | یادداشت |
| خطای مطلق نمایشگر دما | DMI_Temp | -3 | 3 | درجه سانتی گراد | بیش از عملیات محدوده دما |
| خطای مطلق مانیتور ولتاژ منبع تغذیه | DMI _VCC | -0.1 | 0.1 | V | بیش از کارکرد کامل دامنه |
|
کانال RX پاور مانیتور مطلق خطا |
DMI_RX_Ch | -2 | 2 | دسی بل | 1 |
| مانیتور جریان بایاس کانال | DMI_Ibias_Ch | -10% | 10% | mA | |
|
کانال TX قدرت مانیتور مطلق خطا |
DMI_TX_Ch | -2 | 2 | دسی بل | 1 |
یادداشت:
1. به دلیل دقت اندازه گیری فیبرهای مختلف، ممکن است یک نوسان +/-1 دسی بل یا دقت کلی +/- 3 دسی بل وجود داشته باشد.
