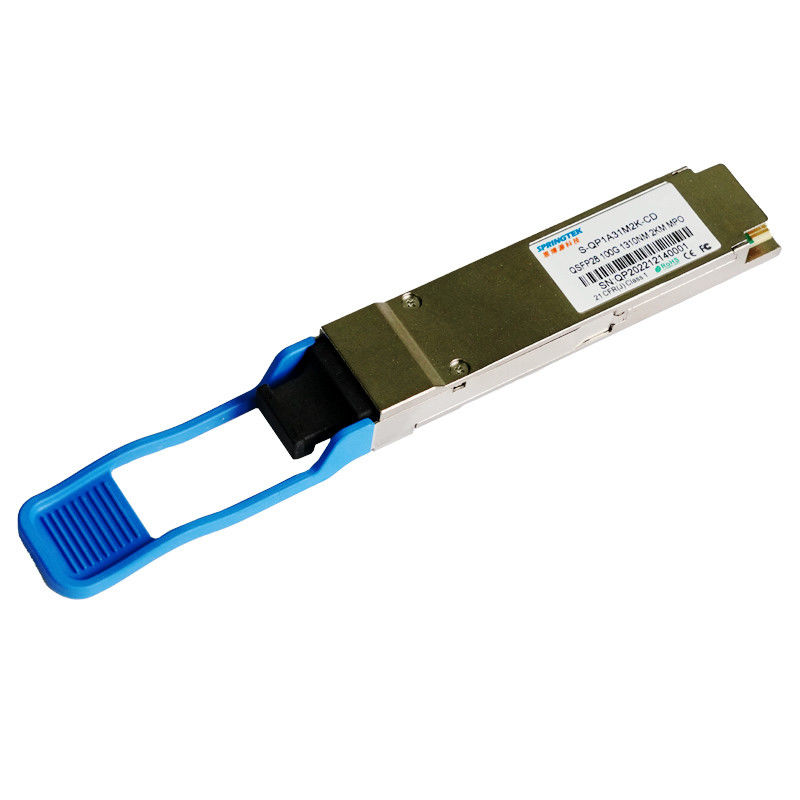

ماژول فرستنده نوری MTP/MPO 100G PSM4 2 کیلومتری سازگار QSFP28 1310 نانومتری MTP/MPO
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
|
S-QP1AC31M2K-CD |
QSFP28، 100 گیگابیت بر ثانیه، PSM4، 1310 نانومتر، SM، MPO، 2 کیلومتر، 0ºC~+70ºC، با DDM، |
شرح
گیرنده نوری تک حالته Springtek 100G PSM4 QSFP28 که برای کاربردهای ارتباط نوری طراحی شده است.این محصول تراکم پورت را افزایش می دهد، چهار کانال انتقال و دریافت مستقل را ارائه می دهد، هر کانال با سرعت 25 گیگابیت در ثانیه کار می کند، که منجر به سرعت کل داده 100 گیگابیت در ثانیه در 2 کیلومتر فیبر تک حالته می شود، کابل نواری فیبر نوری با کانکتور MTP/MPO را می توان وصل کرد. در پریز ماژول QSFP28، پین های راهنمای داخل پریز، تراز مناسب را تضمین می کنند.
طبق قرارداد چند منبع QSFP28 (MSA)، ماژول را می توان از طریق رابط سریال دو سیمه I2C مدیریت کرد.ماژول فرستنده سیگنال های ورودی الکتریکی سازگار با سطوح Common Mode Logic (CML) را می پذیرد، همه سیگنال های داده ورودی دیفرانسیل و خاتمه داخلی هستند.ماژول گیرنده سیگنال های ورودی نوری موازی را از طریق یک آرایه آشکارساز عکس به سیگنال های خروجی الکتریکی موازی تبدیل می کند.سیگنال های الکتریکی خروجی ماژول گیرنده نیز با سطوح منطق حالت مشترک (CML) سازگار با ولتاژ هستند.همه سیگنال های داده دیفرانسیل هستند و از نرخ داده تا 25 گیگابیت بر ثانیه در هر کانال پشتیبانی می کنند.
امکانات
برنامه های کاربردی
استانداردها
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| کل مصرف برق | پ | - | - | 3.5 | دبلیو |
| نرخ داده | BR | - | 25.78125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | - | 900 | mV |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω |
| عدم تطابق خاتمه دیفرانسیل | - | - | 10 | % | |
| از دست دادن بازگشت ورودی دیفرانسیل | در هر 100 گرم CLR4 MSA | دسی بل | |||
| از دست دادن بازگشت ورودی حالت مشترک | در هر 100 گرم CLR4 MSA | دسی بل | |||
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 1200 | mV |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω |
| عدم تطابق خاتمه دیفرانسیل | - | - | 10 | % | |
| افت بازده خروجی دیفرانسیل | در هر 100 گرم CLR4 MSA | دسی بل | |||
| از دست دادن بازگشت خروجی حالت مشترک | در هر 100 گرم CLR4 MSA | دسی بل | |||
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | |
| ویژگی های فرستنده | |||||||
| نرخ سیگنال دهی در هر خط | 25.78125 | GBd | 1 | ||||
| طول موج مرکز خط (محدوده) | λ | 1260 | 1310 | 1355 | نانومتر | ||
| میانگین کل قدرت راه اندازی | نفخ | 9.5 | dBm | ||||
| میانگین قدرت راه اندازی در هر خط | TXPx | -6.5 | 2.5 | dBm | |||
| نسبت انقراض | ER | 3.5 | دسی بل | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||||
| متوسط خاموش شدن پرتاب در هر خط | پوف | -30 | دسی بل |
|
|||
|
تعریف ماسک چشم فرستنده {X1، X2، X3، Y1، Y2، Y3} |
{0.31، 0.4، 0.45، 0.34، 0.38، 0.4} | ||||||
| ویژگی های گیرنده | |||||||
| نرخ سیگنال دهی در هر خط | 25.78125 | GBd | |||||
| طول موج مرکز خط (محدوده) | λ | 1260 | 1355 | نانومتر | |||
| میانگین توان گیرنده، هر خط | Rmax | 3.5 | dBm | ||||
|
حساسیت گیرنده بدون استرس (OMA) در هر خط |
Rxsens | -10.2 | dBm | 1 | |||
| توان اشباع ورودی (اضافه بار) | پسات | 4.5 | dBm | ||||
| بازتاب گیرنده | Rr | -26 | دسی بل | ||||
| LOS | دعوای نوری | Pd | -12 | dBm | |||
| ادعای نوری | پا | -18 | |||||
| یادداشت | |||||||
|
|||||||
