محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QD4A31M05-CD-4

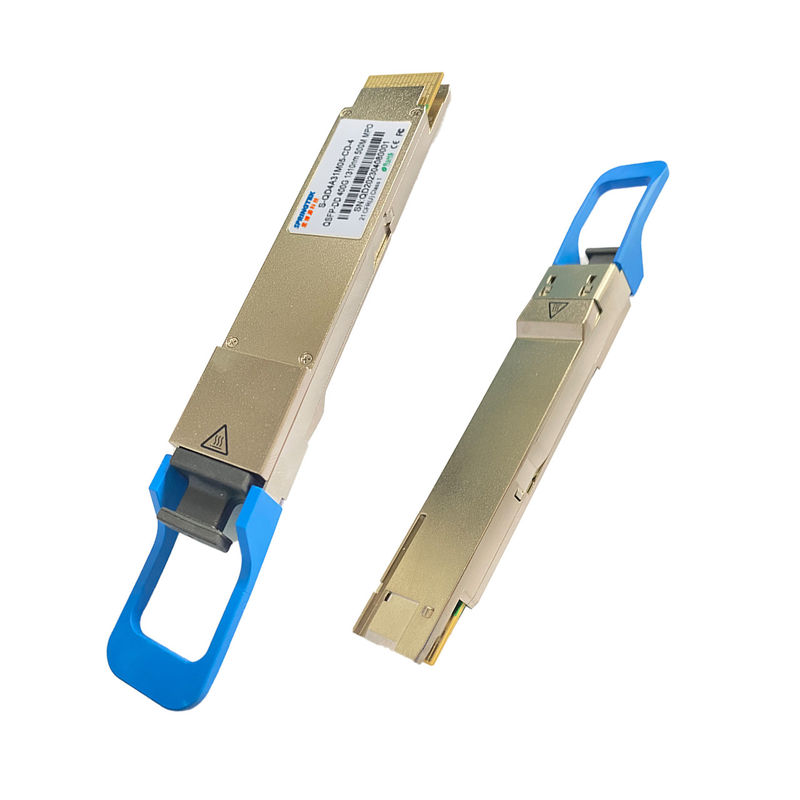

گیرنده نوری OEM 400G 1310nm 500M سازگار با Cisco/Juniper/Alcatel MPO/MTP QSFP-DD DR4
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
|
S-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO، 0ºC~+70ºC، با DDM |
شرح
ماژول نوری Springtek 400Gb/s QSFP-DD DR4 برای کاربردهای ارتباط نوری 500 متری طراحی شده است.ماژول S-QD4A31M05-CD-4 8 کانال داده ورودی الکتریکی 50 گیگابیت بر ثانیه (PAM4) را به 4 کانال سیگنال نوری موازی تبدیل می کند که هر کدام قادر به کارکرد 100 گیگابیت بر ثانیه برای سرعت داده جمعی 400 گیگابیت بر ثانیه است.برعکس، روی گیرنده
این ماژول 4 کانال سیگنال نوری موازی با سرعت 100 گیگابیت بر ثانیه در هر کانال را برای سرعت کل داده 400 گیگابیت بر ثانیه به 8 کانال 50 گیگابیت بر ثانیه (PAM4) داده خروجی الکتریکی تبدیل می کند.
یک کابل فیبر نوری با کانکتور MTP/MPO-12 را می توان به پریز ماژول Springtek 400Gb/s QSFP-DD DR4 وصل کرد. تراز مناسب توسط پین های راهنما در داخل پریز تضمین می شود. معمولاً کابل نمی تواند برای کانال مناسب پیچانده شود. تراز کانال. اتصال الکتریکی از طریق یک رابط نوع لبه سازگار با QSFP-DD MSA به دست می آید.
این محصول با فرم فاکتور، اتصال نوری/الکتریکی و رابط تشخیص دیجیتال مطابق با قرارداد چند منبع QSFP-DD طراحی شده است.
امکانات
برنامه های کاربردی
اعتبار حداکثر مطلق
لازم به ذکر است که عملکرد بیش از هر امتیاز حداکثر مطلق ممکن است باعث آسیب دائمی به این ماژول شود.
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 3.6 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| دمای کیس عملیاتی | به | 0 | 70 | درجه سانتی گراد | |
| رطوبت نسبی (بدون تراکم) | RH | 0 | 85 | % |
شرایط عملیاتی توصیه شده و نیازهای منبع تغذیه
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحدها | یادداشت |
| دمای کیس عملیاتی | بالا | 0 | 70 | درجه سانتی گراد | ||
| ولتاژ منبع تغذیه | VCC | 3.135 | 3.3 | 3.465 | V | |
| نرخ داده، هر خط | 26.5625 | GBd | PAM4 | |||
| دقت نرخ داده | -100 | 100 | ppm | |||
| نسبت خطای بیت قبل از FEC | 2.4x10-4 | |||||
| نسبت خطای بیتی پس از FEC | 1*10-12 | 1 | ||||
| فاصله پیوند | دی | 0.002 | 500 | متر | 2 |
ویژگی های الکتریکی
مشخصات الکتریکی زیر بر روی محیط عملیاتی توصیه شده تعریف شده است، مگر اینکه طور دیگری مشخص شده باشد.
| پارامتر | تست پماد | حداقل | معمول | حداکثر | واحدها | یادداشت | |
| مصرف برق | 12 | دبلیو | |||||
| جریان عرضه | Icc | 3.64 | آ | ||||
| فرستنده (هر خط) | |||||||
| نرخ سیگنالینگ، هر خط | TP1 | 100 ± 26.5625 ppm | GBd | ||||
|
تحمل ولتاژ ورودی دیفرانسیل pk-pk عدم تطابق |
TP1a | 900 | mVpp | 1 | |||
| خاتمه دیفرانسیل | TP1 | 10 | % | ||||
| ضرر بازده ورودی دیفرانسیل | TP1 |
IEEE 802.3-2015 معادله (83E-5) |
دسی بل | ||||
| دیفرانسیل به حالت مشترک از دست دادن بازگشت ورودی |
TP1 | IEEE 802.3-2015 معادله (83E-6) |
دسی بل | ||||
| تست ورودی استرس ماژول | TP1a |
به IEEE 802.3bs مراجعه کنید 120E.3.4.1 |
2 | ||||
|
ولتاژ تک سر محدوده تحمل (حداقل) |
TP1a | -0.4 تا 3.3 | V | ||||
| ارتفاع چشم نزدیک، دیفرانسیل | TP1 | -350 | 2850 | mV | 3 | ||
| گیرنده (هر خط) | |||||||
| ارتفاع چشم دور، دیفرانسیل | TP4 | 100 ± 26.5625 ppm | GBd | ||||
|
دیفرانسیل اوج به قله ولتاژ خروجی |
TP4 | 900 | mVpp | ||||
| ولتاژ خروجی حالت مشترک AC (Vcm) | TP4 | 17.5 | mV | ||||
|
خاتمه دیفرانسیل عدم تطابق |
TP4 | 10 | % | ||||
|
افت بازده خروجی دیفرانسیل
|
TP4 |
IEEE 802.3-2015 معادله (83E-2) |
|||||
|
تبدیل حالت مشترک به دیفرانسیل برگشت ضرر |
TP4 |
IEEE 802.3-2015 معادله (83E-3) |
|||||
|
زمان انتقال، 20٪ تا 80٪
|
TP4 | 9.5 | ps | ||||
|
عرض ماسک تقارن چشم نزدیک (ESMW) |
TP4 | 0.265 | UI | ||||
| ارتفاع چشم نزدیک، دیفرانسیل | TP4 | 70 | mV | ||||
|
عرض ماسک تقارن دور چشم (ESMW) |
TP4 | 0.2 | UI | ||||
| ارتفاع چشم دور، دیفرانسیل | TP4 | 30 | mV | ||||
| نسبت ISI پیش نشانگر دور انتهایی | TP4 | -4.5 | 2.5 | % | |||
| ولتاژ خروجی حالت مشترک (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
یادداشت: 1. به استثنای IEEE 802.3bs 120E.3.1.2 که الگوی PRBS31Q یا درهم بیکار است. 2. با BER مشخص شده در IEEE 802.3bs 120E.1.1 مطابقت دارد. 3. ولتاژ DC حالت مشترک تولید شده توسط میزبان.مشخصات شامل اثرات ولتاژ افست زمین است. |
|||||||
ویژگی های نوری
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحدها | یادداشت |
| طول موج مرکز | λc | 1304.5 | 1310 | 1317.5 | نانومتر | |
| فرستنده | ||||||
| نرخ داده، هر خط | 100 ± 125/53 ppm | GBd | ||||
| فرمت مدولاسیون | PAM4 | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||
| میانگین قدرت راه اندازی، هر خط | پAVG | -2.9 | 4 | dBm | 1 | |
|
دامنه مدولاسیون نوری بیرونی (OMAouter)، هر خط |
پOMA | -0.8 | 4.2 | dBm | 2 | |
|
Power را در OMAouter منهای راه اندازی کنید TDECQ، هر خط برای ER ≥ 4.5dB برای ER < 4.5dB |
-2.2 -1.9 |
دسی بل | ||||
|
فرستنده و پراکندگی چشم بسته برای PAM4، هر خط |
TDECQ | 3.4 | دسی بل | |||
| TDECQ - 10 * ورود10(Ceq)، هر خط | 3.4 | دسی بل | 3 | |||
| نسبت انقراض | ER | 3.5 | دسی بل | |||
|
تفاوت در قدرت راه اندازی بین هر دو خط (OMAouter) |
4 | دسی بل | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| تحمل از دست دادن بازگشت نوری | به من | 21.4 | دسی بل | |||
|
میانگین قدرت راه اندازی فرستنده خاموش، هر خط |
پوف | -26 | dBm | |||
| زمان انتقال فرستنده | 17 | ps | ||||
|
میانگین قدرت راه اندازی OFF فرستنده، هر خط |
پوف | -15 | dBm | |||
| گیرنده | ||||||
| نرخ داده، هر خط | 100 ± 125/53 ppm | GBd | ||||
| فرمت مدولاسیون | PAM4 | |||||
| آستانه آسیب، هر خط | THd | 5 | dBm | 4 | ||
| میانگین توان دریافتی، هر خط | -5.9 | 4 | dBm | 5 | ||
| دریافت برق (OMAouter)، هر خط | 4.2 | dBm | ||||
|
حساسیت گیرنده (OMAouter)، هر خط |
SEN |
معادله (1) |
dBm | 6 | ||
| حساسیت گیرنده تحت فشار | SRS | -1.9 | dBm | 7 | ||
| بازتاب گیرنده | آرآر | -26 | دسی بل | |||
| ادعای LOS | LOSA | -15 | dBm | |||
| LOS De-Assert | LOSD | -8.9 | dBm | |||
| LOS Hysteresis | LOSH | 0.5 | دسی بل | |||
| شرایط استرس زا برای حساسیت گیرنده استرس (یادداشت 7) | ||||||
| بستن چشم استرسی برای PAM4 (SECQ)، خط تحت آزمایش |
3.4 | دسی بل | ||||
| SECQ – 10*log10(Ceq)، Lane nder Test | 3.4 | دسی بل | ||||
| OMAouter هر خط مهاجم | 4.2 | dBm | ||||
توابع تشخیص دیجیتال
مشخصه های تشخیص دیجیتال زیر در شرایط عملیاتی عادی تعریف می شوند مگر اینکه طور دیگری مشخص شده باشد.
| پارامتر | سمبل | حداقل | حداکثر | واحدها | یادداشت |
| خطای مطلق نمایشگر دما | DMI_Temp | -3 | 3 | درجه سانتی گراد | بیش از عملیات محدوده دما |
| خطای مطلق مانیتور ولتاژ منبع تغذیه | DMI _VCC | -0.1 | 0.1 | V | بیش از کارکرد کامل دامنه |
| خطای مطلق مانیتور پاور کانال RX | DMI_RX_Ch | -2 | 2 | دسی بل | 1 |
| مانیتور جریان بایاس کانال | DMI_Ibias_Ch | -10% | 10% | mA | |
| خطای مطلق مانیتور برق کانال TX | DMI_TX_Ch | -2 | 2 | دسی بل | 1 |
|
یادداشت: 1. به دلیل دقت اندازه گیری فیبرهای مختلف، ممکن است یک نوسان +/-1 دسی بل یا دقت کلی +/- 3 دسی بل وجود داشته باشد. |
|||||
