محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-XP1031L2K-CD

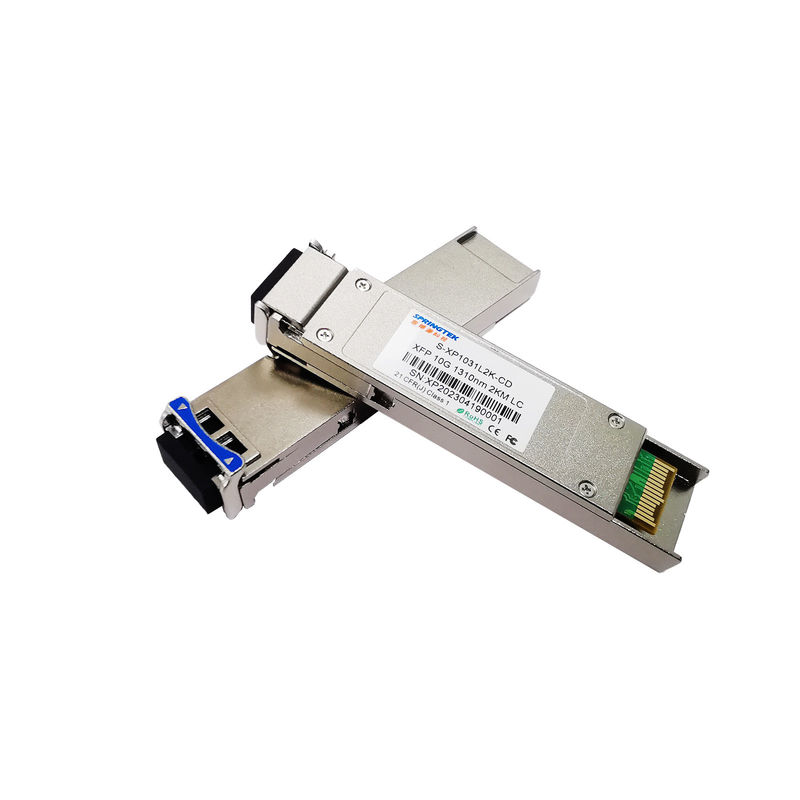

LC 10G XFP 1310nm 2km با ماژول گیرنده نوری DDM خنثی / سازگار SMF
اطلاعات سفارش
| شماره بخش | توضیحات محصول |
| S-XP1031L2K-CD | XFP، 10Gbps، 1310nm، SMF، 2km ، LC، 0oC ~ + 70oC، با DDM |
توضیحات
ماژول Springtek XFP با توافقنامه چند منبع (MSA) 10G Small Form-Factor Pluggable (XFP) سازگار است و از نرخ داده 9.953 ~ 11.1Gbps و فاصله انتقال تا 2km در SMF پشتیبانی می کند.
ماژول گیرنده شامل یک فرستنده با لیزر FP 1310nm و یک گیرنده با یک فوتودیود PIN است.فرستنده و گیرنده در یک محدوده وسیع دما جدا هستند و از تبعید گرمای بهینه و محافظ الکترومغناطیسی عالی برخوردار هستند که به این ترتیب چگالی پورت های بالا را برای سیستم های 10 GbE امکان پذیر می کند.
ویژگی ها
درخواست ها
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع برق | Vcc | -0.5 | 4.5 | V | |
| محدوده دمای ذخیره سازی | ت | -40 | +85 | °C | |
| رطوبت نسبی - عملیات | RHاوه | 5 | 85 | % |
هر گونه فشاری که بالاتر از حداکثر امتیازات باشد می تواند منجر به آسیب دائمی شود. مشخصات دستگاه تنها تحت شرایط عملیاتی توصیه شده تضمین می شود.
شرایط عملیاتی توصیه شده
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| محدوده دمای عملیاتی مورد | Tc | 0 | +70 | °C | |
| ولتاژ منبع برق | Vسی سی | 3.135 | 3.30 | 3.465 | V |
| جریان عرضه | منسی سی | 500 | mA | ||
| نرخ داده | BR | 9.953 | 11.1 | گبت در ثانیه |
ویژگی های نوری و الکتریکی
| ویژگی های الکتریکی فرستنده | |||||||
| پارامتر | نماد | دقیقه | نمادین | مکس | واحد | یادداشت ها | |
| طول موج مرکزی | λc | 1270 | 1310 | 1350 | nm | ||
| عرض طیف ((-20dB) | Δλ | 3 | nm | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دی بی | ||||
| متوسط قدرت خروجی | Pبیرون | -6 تا5 | +05 | دی بی ام | 1 | ||
| نسبت انقراض | اورژانس | 3.5 | دی بی | ||||
| دیفرانسیل سوئیچ ورودی داده | VIN | 180 | 950 | mV | 2 | ||
| مقاومت دیفرانسیل ورودی | ZIN | 90 | 100 | 110 | Ω | ||
| غیرفعال کردن TX | غیرفعال کنید | 2.0 | Vcc | V | |||
| فعال کنید | 0 | 0.8 | V | ||||
| ویژگی های الکتریکی گیرنده | |||||||
| پارامتر | نماد | دقیقه | نوع | مکس | واحد | یادداشت ها | |
| طول موج مرکزی | λc | 1260 | 1600 | nm | |||
| حساسیت گیرنده | -14.5 | دی بی ام | 3 | ||||
| بیش از حد گیرنده | 0.5 | دی بی ام | 3 | ||||
| در مورد موارد زیر به شرح زیر است: | LOSD | -15 دلار5 | دی بی ام | ||||
| LOS ادعا کرد | LOSA | -26 | دی بی ام | ||||
| هیسترسیس LOS | 0.5 | 4 | دی بی | ||||
| دیفرانسیل سوئیچ خروجی داده | Vبیرون | 400 | 600 | 800 | mV | 2 | |
| LOS | بالا | 2.0 | Vcc | V | |||
| کم | 0.8 | V | |||||
| یادداشت ها | |||||||
|
1. قدرت نوري به SMF ارسال ميشه 2. به صورت داخلي به سي ان سي متصل شده 3اندازه گیری شده با PRBS 231-1 الگوی آزمایش @9953Mbps، BER ≤1×10-12. |
|||||||
