محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-XB1023L10-CD

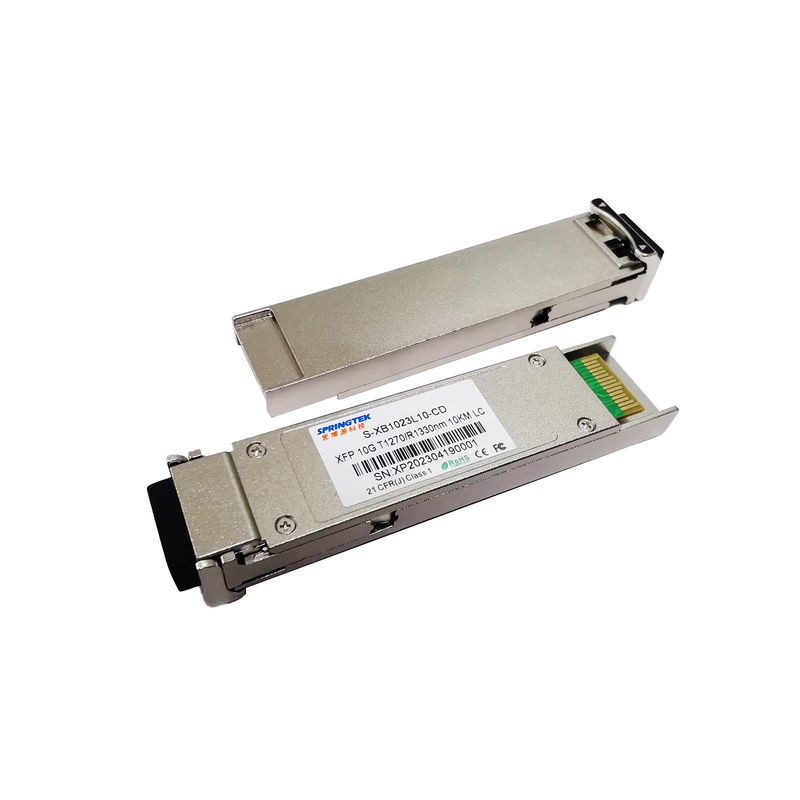

ماژول فرستنده و گیرنده نوری SMF T1270 R1330nm XFP BIDI 10 کیلومتر فرستنده گیرنده LC XFP 10G
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
|
S-XB1023L10-CD |
BIDI، XFP، 10Gbps، Tx1270/Rx1330nm، SM، 10km، LC 0ºC~+70ºC، با DDM |
شرح
ماژول Springtek XFP+ BIDI با قرارداد چند منبعی 10G (XFP) سازگار است که از سرعت داده 9.953 تا 11.1Gbps و فاصله انتقال تا 10 کیلومتر در SMF پشتیبانی می کند.
ماژول فرستنده گیرنده شامل یک فرستنده با لیزر 1270 نانومتری DFB و یک گیرنده با یک دیود نوری PIN است.فرستنده و گیرنده در محدوده دمایی وسیعی از هم جدا هستند و اتلاف گرما بهینه و محافظ الکترومغناطیسی عالی را ارائه می‌دهند، بنابراین تراکم پورت‌های بالایی را برای سیستم‌های 10GbE فراهم می‌کنند.
امکانات
برنامه های کاربردی
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4.5 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | +85 | درجه سانتی گراد | |
| رطوبت نسبی - عملیاتی | RHO | 5 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | +70 | درجه سانتی گراد | |
| ولتاژ منبع تغذیه | Vسی سی | 3.135 | 3.30 | 3.465 | V |
| جریان عرضه | منسی سی | 500 | mA | ||
| نرخ داده | BR | 9.953 | 11.1 | گیگابیت بر ثانیه |
ویژگی های نوری و الکتریکی
| مشخصات الکتریکی فرستنده | |||||||
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| طول موج مرکز | λc | 1260 | 1270 | 1280 | نانومتر | ||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||||
| میانگین توان خروجی | پبیرون | -3 | +2 | dBm | 1 | ||
| نسبت انقراض | ER | 3.5 | دسی بل | ||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 180 | 950 | mV | 2 | ||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | ||
| TX غیر فعال کردن | غیر فعال کردن | 2.0 | Vcc | V | |||
| فعال کردن | 0 | 0.8 | V | ||||
| ویژگی های الکتریکی گیرنده | |||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | |
| طول موج مرکز | λc | 1320 | 1330 | 1340 | نانومتر | ||
| حساسیت گیرنده | -14.5 | dBm | 3 | ||||
| اضافه بار گیرنده | 0.5 | dBm | 3 | ||||
| LOS De-Assert | LOSD | -15.5 | dBm | ||||
| ادعای LOS | LOSآ | -26 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | دسی بل | ||||
| دیفرانسیل نوسانی خروجی داده | Vبیرون | 400 | 600 | 800 | mV | 2 | |
| LOS | بالا | 2.0 | Vcc | V | |||
| کم | 0.8 | V | |||||
| یادداشت | |||||||
|
1. قدرت نوری به SMF راه اندازی می شود. 2. AC-coupled داخلی. 3. اندازه گیری با PRBS 231-1 الگوی تست @9953Mbps، BER ≤1×10-12. |
|||||||
