محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-SB2G35L20-CD

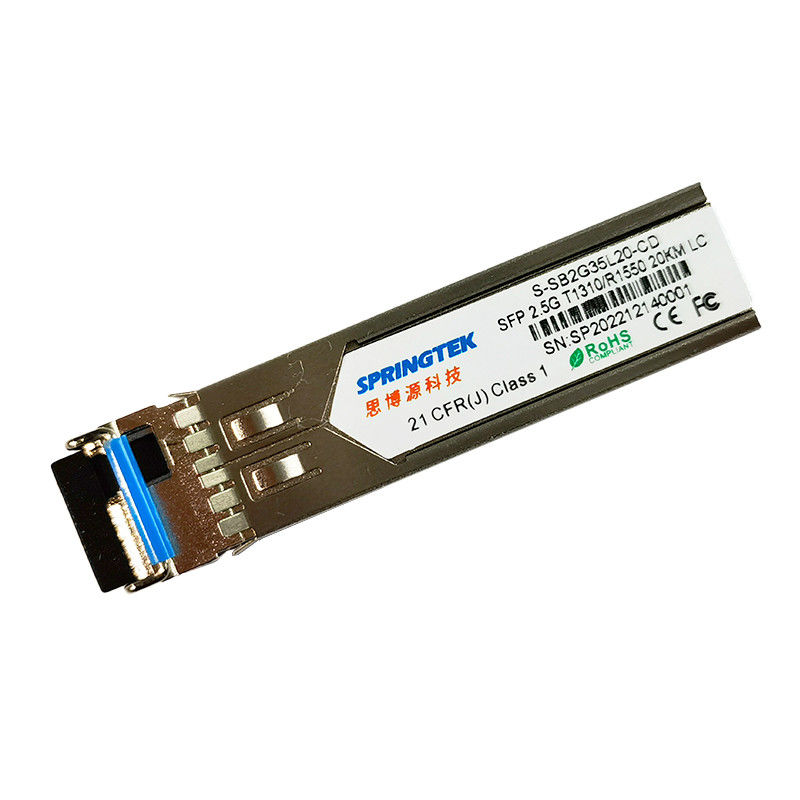

ماژول گیرنده نوری SFP BIDI 20km OEM سازگار با LC 2.5G T1310/R1550nm با DDM
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-SB2G35L20-CD | BIDI SFP، 2.5Gbps، Tx1310/Rx1550nm، SM، 20km، LC، 0ºC~+70ºC، با DDM |
| S-SB2G35L20-ID | BIDI SFP، 2.5 گیگابیت بر ثانیه، Tx1310/Rx1550 نانومتر، SM، 20 کیلومتر، LC، -40 درجه سانتیگراد ~ 85 درجه سانتیگراد، با DDM |
شرح
فرستنده و گیرنده های Springtek SFP ماژول هایی با کارایی بالا و مقرون به صرفه هستند که از سرعت داده 2.5 گیگابیت بر ثانیه و فاصله انتقال 20 کیلومتر با SMF پشتیبانی می کنند.
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
فرستنده‌ها با قرارداد چند منبع SFP و عملکردهای تشخیص دیجیتال SFF-8472 سازگار هستند.
امکانات
برنامه های کاربردی
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - عملیاتی | RHO | 5 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| -40 | - | 85 | |||
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| جریان عرضه | منسی سی | - | - | 300 | mA |
| نرخ داده | BR | - | 2.5 | - | گیگابیت بر ثانیه |
ویژگی های نوری
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکز | λc | 1260 | 1310 | 1360 | نانومتر | ||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||||
| میانگین توان خروجی | پبیرون | -5 | 0 | dBm | 1 | ||
| نسبت انقراض | ER | 9.0 | دسی بل | ||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 180 | 1200 | mV | 2 | ||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | ||
| TX غیر فعال کردن | غیر فعال کردن | 2.0 | Vcc | V | |||
| فعال کردن | 0 | 0.8 | V | ||||
| خطای TX | عیب | 2.0 | Vcc | V | |||
| طبیعی | 0 | 0.8 | V | ||||
| گیرنده | |||||||
| طول موج مرکز | λc | 1530 | 1550 | 1570 | نانومتر | ||
| حساسیت گیرنده | -18 | dBm | 3 | ||||
| اضافه بار گیرنده | -1 | dBm | 3 | ||||
| LOS De-Assert | LOSدی | -20 | dBm | ||||
| ادعای LOS | LOSآ | -35 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | دسی بل | ||||
| دیفرانسیل نوسان خروجی داده | Vبیرون | 600 | 800 | 1000 | mV | 4 | |
| LOS | بالا | 2.0 | Vcc | V | |||
| کم | 0.8 | V | |||||
|
یادداشت: 1. قدرت نوری به SMF راه اندازی می شود. 2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است. 3. اندازه گیری با PRBS 223-1 الگوی تست @2488Mbps، BER ≤1×10-12. 4. AC-coupled داخلی. |
|||||||
زمان بندی و برق
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| Tx غیرفعال کردن Negate Time | تن | 1 | ام‌اس | ||
| Tx غیر فعال کردن زمان اعلام کردن | t_off | 10 | µs | ||
| زمان شروع، از جمله بازنشانی خطای Tx | t_init | 300 | ام‌اس | ||
| زمان اعلام خطا Tx | t_fault | 100 | µs | ||
| Tx غیر فعال کردن برای بازنشانی | t_reset | 10 | µs | ||
| زمان ادعای LOS | t_loss_on | 100 | µs | ||
| LOS De-Assert Time | t_loss_off | 100 | µs | ||
| نرخ ساعت شناسه سریال | f_serial_clock | 100 | 400 | کیلوهرتز | |
| MOD_DEF (0:2) -بالا | Vاچ | 2 | Vcc | V | |
| MOD_DEF (0:2) - کم | VL | 0.8 | V |
تشخیص
| پارامتر | دامنه | واحد | دقت | تنظیم |
| درجه حرارت | 0 تا 70+ | درجه سانتی گراد | ± 3 درجه سانتیگراد | درونی؛ داخلی |
| -20 تا 80+ | ||||
| -40 تا +85 | ||||
| ولتاژ | 3.0 تا 3.6 | V | ± 3٪ | درونی؛ داخلی |
| جریان سوگیری | 0 تا 100 | mA | ± 10% | درونی؛ داخلی |
| TX Power | -5 تا 0 | dBm | ± 3dB | درونی؛ داخلی |
| RX Power | -23 تا -1 | dBm | ± 3dB | درونی؛ داخلی |
