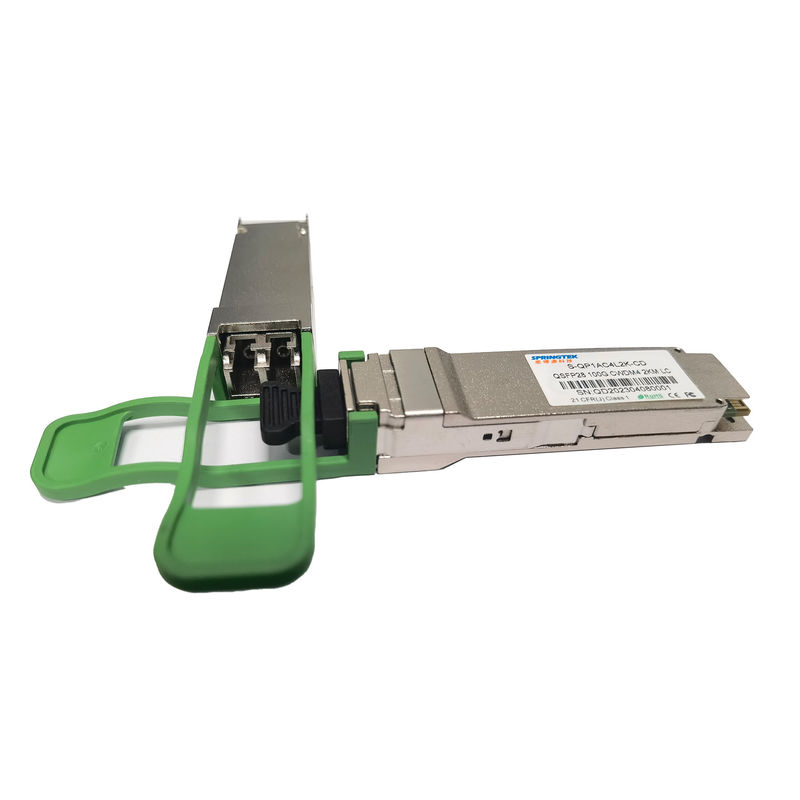

ماژول گیرنده نوری سیسکو 100 گیگابیت بر ثانیه CWDM4 2 کیلومتر LC سازگار با QSFP28
ترتیب اطلاعات
|
شماره قطعه |
توضیحات محصول |
|
S-سپ1AC4L2K-سی دی |
سSFP28، 100گیگابیت بر ثانیه،1271 -1331نانومتر،اسم،LC، 2kمتر، 0ºC~+70ºC، با DDM، |
شرح
فرستنده گیرنده Springtek 100Gbps CWDM4 QSFP28 برای برآورده کردن الزامات پیوندهای داده 100G بر روی SMF تا 2 کیلومتر طراحی شده است.این با QSFP28 MSA، 100G CLR4، CWDM4 MSA و IEEE 802.3bm سازگار است.با یک منبع تغذیه 3.3 ولتی مقرون به صرفه و کم مصرف است.این ماژول دارای نرخ بیت کل تا 103.1 گیگابیت بر ثانیه با مالتی پلکس کردن 4 خط نوری مستقل CWDM است که هر خط قادر به انتقال 25.78125 گیگابیت بر ثانیه بر روی 2 کیلومتر SMF است.این بدنه با بدنه تمام فلزی و اندازه فشرده برای عملکرد EMI برتر ساخته شده است.
امکانات
منبع تغذیه تک + 3.3 ولت
دمای کارکرد: 0 تا +70 درجه سانتیگراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| کل مصرف برق | پ | - | - | 3.5 | دبلیو |
| نرخ داده | BR | - | 25.78125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | ||
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | - | 900 | mV | ||
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω | ||
| عدم تطابق خاتمه دیفرانسیل | - | - | 10 | % | |||
| از دست دادن بازگشت ورودی دیفرانسیل | در هر 100 گرم CLR4 MSA | دسی بل | |||||
| از دست دادن بازگشت ورودی حالت مشترک | در هر 100 گرم CLR4 MSA | دسی بل | |||||
| ویژگی های الکتریکی گیرنده | |||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | ||
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 1200 | mV | ||
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω | ||
| عدم تطابق خاتمه دیفرانسیل | - | - | 10 | % | |||
| افت بازده خروجی دیفرانسیل | در هر 100 گرم CLR4 MSA | دسی بل | |||||
| از دست دادن بازگشت خروجی حالت مشترک | در هر 100 گرم CLR4 MSA | دسی بل | |||||
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | |
| ویژگی های فرستنده | |||||||
| نرخ سیگنال دهی در هر خط | 25.78125 | GBd | 1 | ||||
| طول موج مرکز خط (محدوده) | λ | 1264.5 | 1271 | 1277.5 | نانومتر | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| میانگین کل قدرت راه اندازی | نفخ | 10.5 | dBm | ||||
| میانگین قدرت راه اندازی در هر خط | TXPx | -6.5 | 2.5 | dBm | |||
| نسبت انقراض | ER | 3.5 | دسی بل | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||||
| نویز با شدت نسبی | RIN | -130 | dB/Hz | ||||
| بازتاب فرستنده | -12 | دسی بل |
|
||||
|
تعریف ماسک چشم فرستنده {X1، X2، X3، Y1، Y2، Y3} |
{0.31، 0.4، 0.45، 0.34، 0.38، 0.4} | 1 | |||||
| ویژگی های گیرنده | |||||||
| نرخ سیگنال دهی در هر خط | 25.78125 | GBd | 3 | ||||
| طول موج مرکز خط (محدوده) | λ | 1264.5 | 1271 | 1277.5 | نانومتر | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| دریافت اشباع (OMA) در هر خط | Rmax | 2.5 | |||||
|
حساسیت گیرنده بدون استرس (OMA) در هر خط |
Rxsens | -10 | dBm | 1،2،3 | |||
| بازتاب گیرنده | -26 | دسی بل | |||||
| LOS | دعوای نوری | Pd | -11.6 | dBm | |||
| ادعای نوری | پا | -24 | -13.6 | ||||
| LOS هیسترزیس | 0.5 | دسی بل | |||||
| یادداشت | |||||||
|
|||||||
