محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-PP2531L10-CD

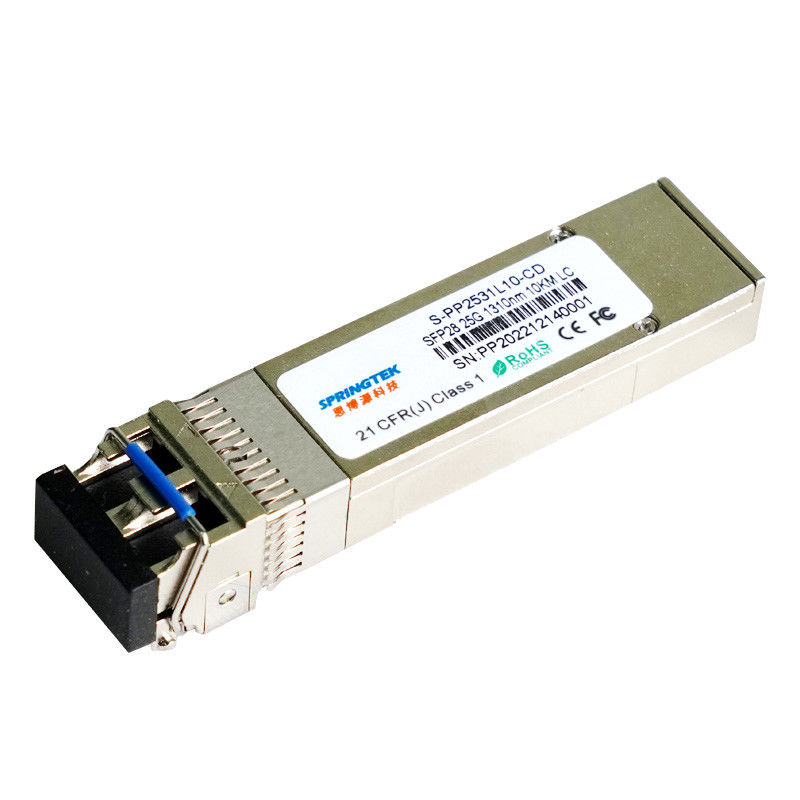

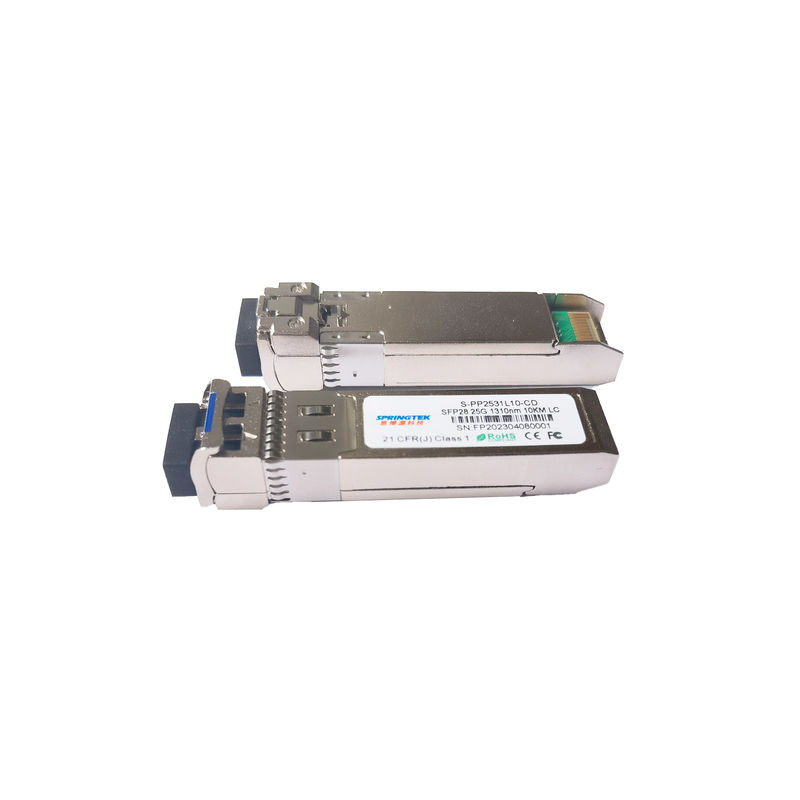

25گیگابیت بر ثانیه 1310 نانومتر10 کیلومتر SFP28ماژول گیرنده نوری
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-PP2531L10-CD | SFP28، 25.78 گیگابیت بر ثانیه، 1310 نانومتر، LC، SMF، 10 کیلومتر، 0ºC~+70ºC، با DDM |
شرح
فرستنده و گیرنده Springtek SFP28 برای انتقال و دریافت داده های نوری از طریق فیبر نوری تک حالته برای طول پیوند 10 کیلومتر طراحی شده است.
رابط الکتریکی ماژول 10 کیلومتری SFP28 با مشخصات الکتریکی SFI مطابقت دارد.امپدانس ورودی و خروجی گیرنده فرستنده 100 اهم دیفرانسیل است.خطوط داده به صورت داخلی AC کوپل شده اند.ماژول پایان دیفرانسیل را فراهم می کند و تبدیل دیفرانسیل به حالت معمول را برای پایان سیگنال با کیفیت و EMI پایین کاهش می دهد.
امکانات
رابط نوری LC Duplex
فرستنده 1310 نانومتری DFB، گیرنده پین
قابل استفاده برای اتصال 10 کیلومتری SMF
محفظه تمام فلزی برای عملکرد برتر EMI
یک منبع تغذیه 3.3 ولت
حداکثر مصرف برق 1.5 وات
راه حل مقرون به صرفه SFP+، پورت بالاتر را فعال می کند
تراکم و پهنای باند بیشتر
دمای کیس عملیاتی: 0 تا +70 درجه سانتیگراد
سازگار با RoHS
برنامه های کاربردی
eCPRI&CPRI
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | +70 | درجه سانتی گراد | |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| جریان عرضه | منسی سی | 600 | mA | ||
| نرخ داده | BR | - | 25.78 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 200 | - | 900 | mV |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω |
| فرستنده غیرفعال کردن ولتاژ | VDIS | 2.0 | - | VCC+0.3 | V |
| ولتاژ فعال فرستنده | VEN | 0 | - | 0.8 | V |
| تیعیبمنطق بالا | VTFH | 2.4 | - | VCC | V |
| تیعیبمنطق کم | VTFL | VEE | - | VEE+0.4 | V |
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 850 | mV |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω |
| LOS Assert Voltage | VLOSA | 2.4 | - | VCC | V |
| LOS ولتاژ را کاهش دهید | VLOSD | VEE | - | VEE+0.4 | V |
ویژگی های نوری و الکتریکی
| مشخصات الکتریکی فرستنده | ||||||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | توجه داشته باشید | ||||
| محدوده طول موج مرکز | λ | 1295 | 1310 | 1325 | نانومتر | |||||
| عرض طیفی@-20dB | Δλ | - | - | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | |||||
| قدرت نوری را راه اندازی کنید | نفخ | -7 | - | 2 | dBm | 1 | ||||
| دامنه مدولاسیون نوری | OMA | -4 | - | 2.2 | dBm | |||||
| Power را در OMA-TDP راه اندازی کنید | -5 | دسی بل | ||||||||
| جریمه پراکندگی فرستنده | TDP | - | - | 2.7 | دسی بل | |||||
| میانگین قدرت پرتاب فرستنده OFF | -20 | dBm | ||||||||
| نسبت انقراض | ER | 3 | - | - | دسی بل | |||||
| نویز با شدت نسبی | RIN | - | - | -130 | dB/Hz | |||||
| نمودار چشم | در صورت فیلتر شدن با ماسک های چشم IEEE802.3cc مطابقت دارد | |||||||||
| ویژگی های الکتریکی گیرنده | ||||||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | توجه داشته باشید | ||||
| عملیات طول موج مرکزی | λ | 1295 | 1310 | 1325 | نانومتر | |||||
| حساسیت OMA گیرنده بدون استرس | سن | - | - | -12 | dBm | 2 | ||||
| حداکثر توان گیرنده OMA | - | - | 2.2 | dBm | ||||||
| بازتاب گیرنده | RFL | - | - | -26 | دسی بل | |||||
| ادعای LOS | LOSA | -30 | - | - | dBm | |||||
| LOS De-Assert | LOSD | - | - | -14 | dBm | |||||
| LOS Hysteresis | LOSH | 0.5 | - | - | دسی بل | |||||
| توجه داشته باشید: | ||||||||||
|
1. ارقام میانگین توان فقط برای IEEE 802.3cc اطلاعاتی هستند. 2. اندازه گیری با 231-1 PRBS@25.78125Gbps,BER<5E-5 |
||||||||||
