محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-FP1031L10-CD

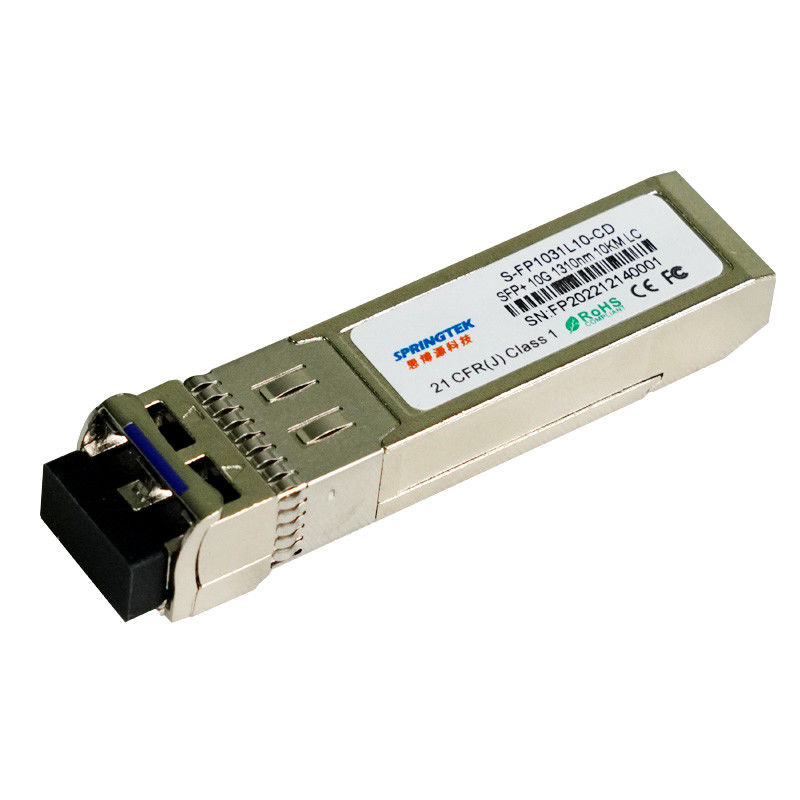

10Gbps 1310nm 10km SFP+ماژول گیرنده نوری
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-FP1031L10-CD | SFP+، 10.3125Gbps، 1310nm، SM، 10km، 0ºC~+70ºC، با DDM |
| S-FP1031L10-ID | SFP+، 10.3125 گیگابیت بر ثانیه، 1310 نانومتر، SM، 10 کیلومتر، -40ºC~+85ºC، با DDM |
شرح
فرستنده گیرنده +SFP 1310 نانومتری Springtek DFB 10Gbps برای انتقال و دریافت داده های نوری از طریق فیبر نوری تک حالته برای طول لینک 10 کیلومتر طراحی شده است.
رابط الکتریکی ماژول SFP+ 10km با مشخصات الکتریکی SFI مطابقت دارد.امپدانس ورودی و خروجی گیرنده فرستنده 100 اهم دیفرانسیل است.خطوط داده به صورت داخلی AC کوپل شده اند.ماژول پایان دیفرانسیل را فراهم می کند و تبدیل دیفرانسیل به حالت معمول را برای پایان سیگنال با کیفیت و EMI پایین کاهش می دهد.
امکانات
رابط نوری LC Duplex
فرستنده 1310 نانومتری DFB، گیرنده پین
مصرف برق کم
قابل استفاده برای اتصال 10 کیلومتری SMF
محفظه تمام فلزی برای عملکرد برتر EMI
سیستم عامل پیشرفته امکان رمزگذاری سیستم مشتری را فراهم می کند
اطلاعاتی که باید در فرستنده گیرنده ذخیره شود
راه حل مقرون به صرفه SFP+، تراکم پورت بالاتر و پهنای باند بیشتر را امکان پذیر می کند
دمای کارکرد: 0 تا +70 درجه سانتیگراد -40 تا +85 درجه سانتیگراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
سایر پیوندهای نوری
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| -40 | - | 85 | |||
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| جریان عرضه | منسی سی | - | - | 300 | mA |
| نرخ داده | BR | - | 10.3125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | - | 700 | mV |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω |
| فرستنده غیرفعال کردن ولتاژ | VDIS | 2.0 | - | VCC+0.3 | V |
| ولتاژ فعال فرستنده | VEN | 0 | - | 0.8 | V |
| تیعیبمنطق بالا | VTFH | 2.4 | - | VCC | V |
| تیعیبمنطق کم | VTFL | VEE | - | VEE+0.4 | V |
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 850 | mV |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω |
| LOS Assert Voltage | VLOSA | 2.4 | - | VCC | V |
| LOS ولتاژ را کاهش دهید | VLOSD | VEE | - | VEE+0.4 | V |
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | ||
| ویژگی های فرستنده | ||||||||
| نوع لیزر | DFB | |||||||
| محدوده طول موج مرکز | λ | 1260 | 1310 | 1355 | نانومتر | |||
| عرض طیفی@-20dB | Δλ | - | - | 1 | نانومتر | |||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | |||
| قدرت نوری را راه اندازی کنید | نفخ | -8.2 | - | 0.5 | dBm | 1 | ||
| نسبت انقراض | ER | 3.5 | - | - | دسی بل | |||
| نویز با شدت نسبی | RIN | - | - | -128 | dB/Hz | |||
| نمودار چشم | هنگام فیلتر شدن با ماسک های چشم IEEE802.3ae مطابقت دارد | |||||||
| ویژگی های گیرنده | ||||||||
| نوع گیرنده | پین | |||||||
| عملیات طول موج مرکزی | λ | 1260 | - | 1610 | نانومتر | |||
| حساسیت گیرنده | سن | - | - | -14.4 | dBm | 2 | ||
| اضافه بار گیرنده | پSAT | 0.5 | - | - | dBm | |||
| بازتاب گیرنده | RFL | - | - | -12 | دسی بل | |||
| ادعای LOS | LOSA | -30 | - | - | dBm | |||
| LOS De-Assert | LOSD | - | - | -17 | dBm | |||
| LOS Hysteresis | LOSH | 0.5 | 3 | 5 | دسی بل | |||
| یادداشت | ||||||||
|
1. ارقام میانگین توان فقط اطلاعاتی هستند، بر اساس IEEE 802.3ae. 2. اندازه گیری شده با 231-1 PRBS@10.3125Gbps،BER<10-12 |
||||||||
