محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-FP1055L40-CD

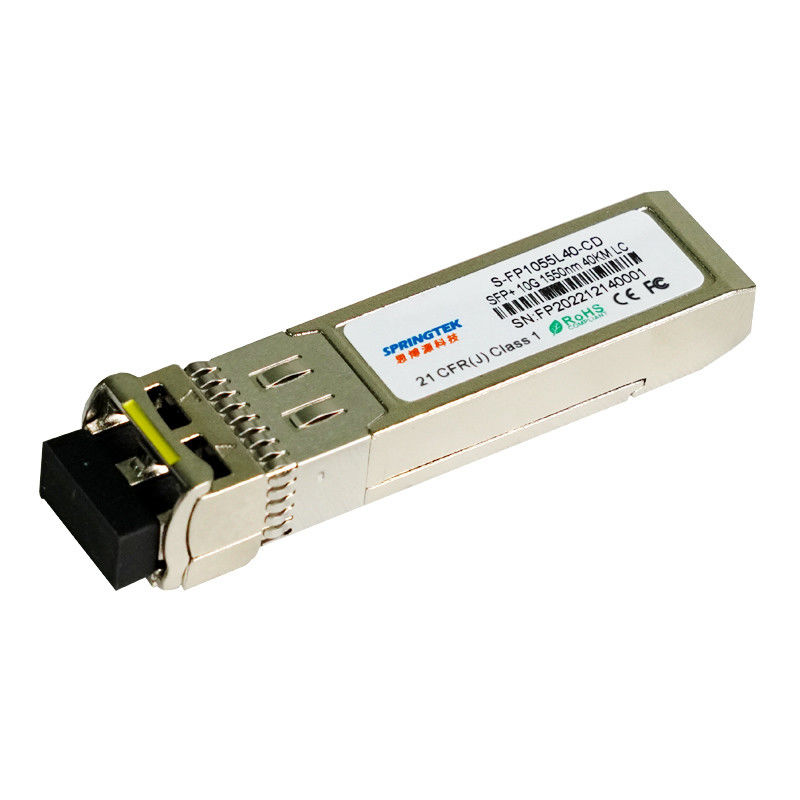

10 گیگابیت بر ثانیه 1550 نانومتر40 کیلومتر SFP+ماژول گیرنده نوری
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-FP1055L40-CD | SFP+، 10.3125Gbps، 1550nm، SM، 40km، 0ºC~+70ºC، با DDM |
شرح
فرستنده گیرنده +SFP 10Gbps EML 1550 نانومتری Springtek برای انتقال و دریافت داده های نوری در پیوندهای اترنت 10G از طریق فیبر نوری تک حالته تا 40 کیلومتر طراحی شده است.
رابط الکتریکی ماژول 1550 نانومتری 40 کیلومتری SFP+ Springtek با مشخصات الکتریکی SFI مطابقت دارد.امپدانس ورودی و خروجی گیرنده فرستنده 100 اهم دیفرانسیل است.خطوط داده به صورت داخلی AC کوپل شده اند.ماژول پایان دیفرانسیل را فراهم می کند و تبدیل دیفرانسیل به حالت معمول را برای پایان سیگنال با کیفیت و EMI پایین کاهش می دهد.
امکانات
رابط نوری LC Duplex
فرستنده 1550 نانومتری EML خنک شده، گیرنده پین
نرخ بیت 1.2G تا 11.3G
مصرف برق کم<1.5W
تا 40 کیلومتر طول SMF
محفظه تمام فلزی برای عملکرد برتر EMI
راه حل مقرون به صرفه SFP+، تراکم پورت بالاتر و پهنای باند بیشتر را امکان پذیر می کند
دمای کارکرد: 0 تا +70 درجه سانتیگراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
CPRI
سایر پیوندهای نوری
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -0 | 70 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 5 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.135 | 3.30 | 3.465 | V |
| جریان عرضه | منسی سی | - | - | 450 | mA |
| نرخ داده | BR | - | 10.3125 | 11.3 | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | 850 | mV | |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω |
| فرستنده غیرفعال کردن ولتاژ | VDIS | 2.0 | - | VCC+0.3 | V |
| ولتاژ فعال فرستنده | VEN | 0 | - | 0.8 | V |
| تیعیبمنطق بالا | VTFH | 2.0 | - | VCC | V |
| تیعیبمنطق کم | VTFL | 0 | - | 0.8 | V |
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 850 | mV |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω |
| LOS Assert Voltage | VLOSA | 2.4 | - | VCC | V |
| LOS ولتاژ را کاهش دهید | VLOSD | VEE | - | VEE+0.4 | V |
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| ویژگی های فرستنده | ||||||
| نوع لیزر | EML | |||||
| محدوده طول موج مرکز | λ | 1530 | 1550 | 1565 | نانومتر | |
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | |
| قدرت نوری را راه اندازی کنید | نفخ | -2 | - | +4 | dBm | 1 |
| دامنه مدولاسیون نوری | پOMA | -2.1 | - | - | dBm | |
| میانگین قدرت پرتاب فرستنده OFF | پخاموش | - | - | -30 | dBm | |
| نسبت انقراض | ER | 8.5 | - | - | دسی بل | |
| جریمه فرستنده و پراکندگی | TDP | - | - | 3 | دسی بل | |
| نویز با شدت نسبی | RIN | - | - | -128 | dB/Hz | |
| نمودار چشم | هنگام فیلتر شدن با ماسک های چشم IEEE802.3ae مطابقت دارد | |||||
| ویژگی های گیرنده | ||||||
| نوع گیرنده | پین | |||||
| عملیات طول موج مرکزی | λ | 1260 | - | 1600 | نانومتر | |
| حساسیت گیرنده | سن | - | - | -15.8 | dBm | 2 |
| اضافه بار گیرنده | پSAT | -1 | - | - | dBm | |
| بازتاب گیرنده | RFL | - | - | -26 | دسی بل | |
| ادعای LOS | LOSA | -42 | - | - | dBm | |
| LOS De-Assert | LOSD | - | - | -19 | dBm | |
| LOS Hysteresis | LOSH | 0.5 | 3 | 5 | دسی بل | |
| یادداشت | ||||||
|
1. ارقام میانگین توان فقط اطلاعاتی هستند، بر اساس IEEE 802.3ae. 2. اندازه گیری شده با 231-1 PRBS@10.3125Gbps،BER<10-12 |
||||||
