محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-FB1023L10-xD

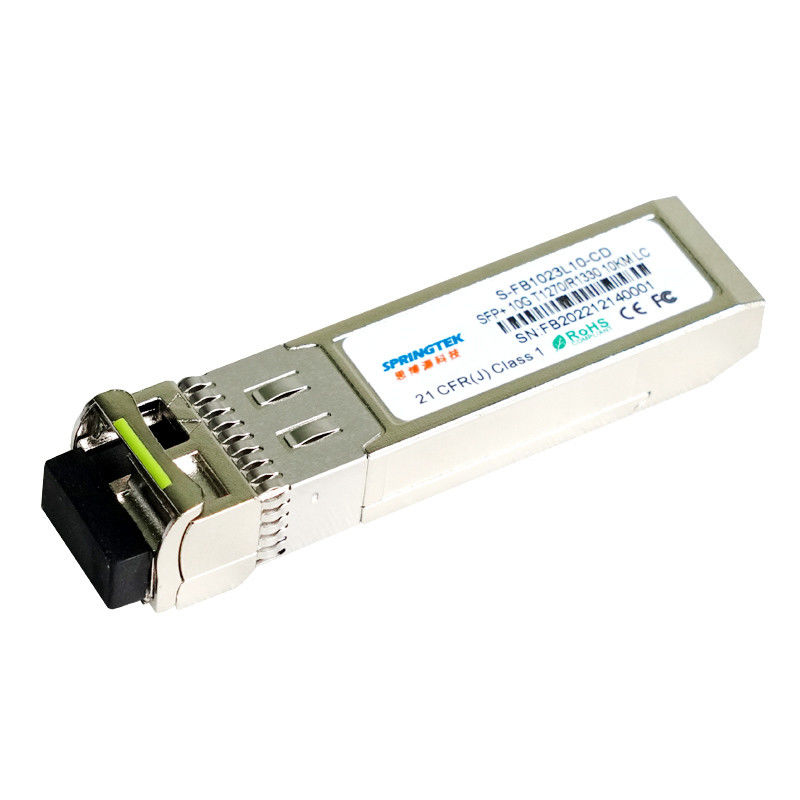

10 گرم تی1270/R1330نانومتر10 کیلومترBIDISFP+ماژول گیرنده نوری
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-FB1023L10-CD | SFP+ BIDI Tx1270/Rx1330nm، 10.3125Gbps، SM، 10km، 0ºC~+70ºC، با DDM |
| S-FB1023L10-ID | SFP+ BIDI Tx1270/Rx1330nm، 10.3125Gbps، SM، 10km، -40ºC~+85ºC، با DDM |
شرح
فرستنده گیرنده 1270 نانومتری Springtek10G SFP+ BIDI برای انتقال و دریافت داده های نوری از طریق فیبر نوری تک حالته برای طول لینک 10 کیلومتر طراحی شده است.
رابط الکتریکی ماژول SFP+ BIDI 10 کیلومتری با مشخصات الکتریکی SFI مطابقت دارد.امپدانس ورودی و خروجی گیرنده فرستنده 100 اهم دیفرانسیل است.خطوط داده به صورت داخلی AC کوپل شده اند.ماژول پایان دیفرانسیل را فراهم می کند و تبدیل دیفرانسیل به حالت معمول را برای پایان سیگنال با کیفیت و EMI پایین کاهش می دهد.
امکانات
رابط LC واحد
فرستنده 1270 نانومتری DFB، گیرنده پین
مصرف برق <1W
قابل استفاده برای اتصال 10 کیلومتری SMF
منبع تغذیه تک + 3.3 ولت
محفظه تمام فلزی برای عملکرد برتر EMI
راه حل مقرون به صرفه SFP+، تراکم پورت بالاتر و پهنای باند بیشتر را امکان پذیر می کند
دمای کارکرد: 0 تا +70 درجه سانتیگراد -40 تا +85 درجه سانتیگراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
سایر پیوندهای نوری
اعتبار حداکثر مطلق
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| -40 | - | 85 | |||
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| جریان عرضه | منسی سی | - | - | 300 | mA |
| نرخ داده | BR | - | 10.3125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | - | 700 | mV |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω |
| فرستنده غیرفعال کردن ولتاژ | VDIS | 2.0 | - | VCC+0.3 | V |
| ولتاژ فعال فرستنده | VEN | 0 | - | 0.8 | V |
| تیعیبمنطق بالا | VTFH | 2.4 | - | VCC | V |
| تیعیبمنطق کم | VTFL | VEE | - | VEE+0.4 | V |
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 850 | mV |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω |
| LOS Assert Voltage | VLOSA | 2.4 | - | VCC | V |
| LOS ولتاژ را کاهش دهید | VLOSD | VEE | - | VEE+0.4 | V |
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | ||
| ویژگی های فرستنده | ||||||||
| نوع لیزر | DFB | |||||||
| طول موج مرکز | λ | 1260 | 1270 | 1280 | نانومتر | |||
| عرض طیفی@-20dB | Δλ | - | - | 1 | نانومتر | |||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | |||
| قدرت نوری را راه اندازی کنید | نفخ | -8.2 | - | 0.5 | dBm | 1 | ||
| نسبت انقراض | ER | 3.5 | - | - | دسی بل | |||
| نویز با شدت نسبی | RIN | - | - | -128 | dB/Hz | |||
| نمودار چشم | هنگام فیلتر شدن با ماسک های چشم IEEE802.3ae مطابقت دارد | |||||||
| ویژگی های گیرنده | ||||||||
| نوع گیرنده | پین | |||||||
| طول موج مرکزی | λ | 1320 | 1330 | 1340 | نانومتر | |||
| حساسیت گیرنده | سن | - | - | -14.4 | dBm | 2 | ||
| اضافه بار گیرنده | پSAT | 0.5 | - | - | dBm | |||
| بازتاب گیرنده | RFL | - | - | -12 | دسی بل | |||
| ادعای LOS | LOSA | -30 | - | - | dBm | |||
| LOS De-Assert | LOSD | - | - | -17 | dBm | |||
| LOS Hysteresis | LOSH | 0.5 | 3 | 5 | دسی بل | |||
| یادداشت | ||||||||
|
1. ارقام میانگین توان فقط اطلاعاتی هستند، بر اساس IEEE 802.3ae. 2. اندازه گیری شده با 231-1 PRBS@10.3125Gbps،BER<10-12 |
||||||||
