محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QP1AL4L80-CD

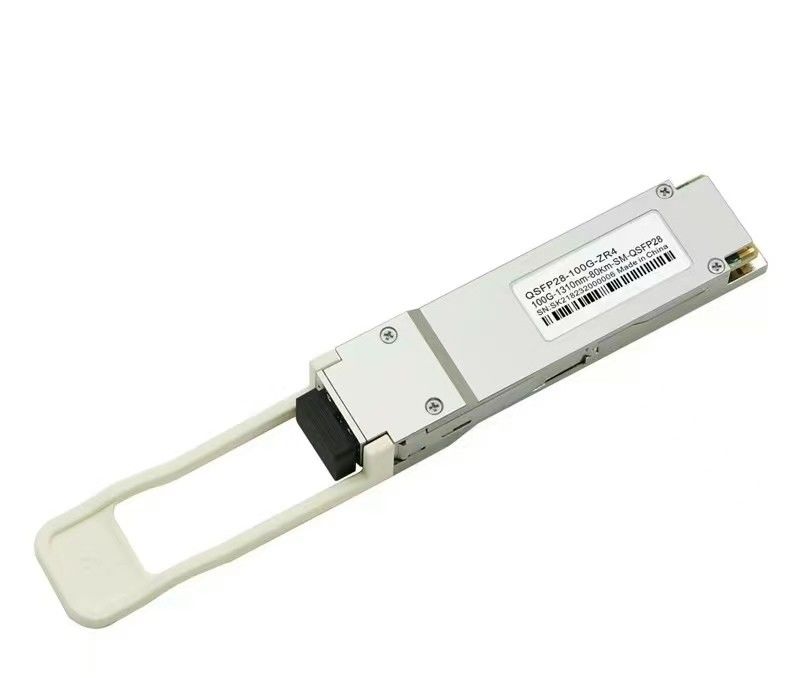

سیسکو سازگار ماژول فرستنده و گیرنده نوری 100Gbps QSFP28 ZR 1294 -1310nm 80Km
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-QP1AL4L80-CD | QSFP28، 100 گیگابیت بر ثانیه، ZR4، 1294-1310 نانومتر، SM، LC، 80 کیلومتر، 0ºC~+70ºC، با DDM |
شرح
Springtek 100G QSFP28 ZR4 برای کاربردهای ارتباط نوری 80 کیلومتری طراحی شده است.این ماژول شامل فرستنده نوری 4 خطی، گیرنده نوری 4 خطی و بلوک مدیریت ماژول شامل رابط سریال 2 سیمی است.سیگنال های نوری از طریق یک کانکتور LC استاندارد صنعتی به یک فیبر تک حالته مالتی پلکس می شوند.
امکانات
برنامه های کاربردی
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.3 | 3.6 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی | RH | 15 | 85 | % | |
| آستانه آسیب، هر خط | THd | 6.5 | dBm |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| پیوند فاصله با G.652 | پ | - | - | 80 | کیلومتر |
| نرخ داده | BR | - | 25.78125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | توجه داشته باشید |
| اتلاف قدرت | 6.5 | دبلیو | ||||
| جریان عرضه | Icc | 1.8759 | آ | حالت پایدار | ||
| فرستنده | ||||||
| نرخ داده، هر خط | 25.78125 | گیگابیت بر ثانیه | ||||
| ولتاژ دیفرانسیل pk-pk | Vpp | 900 | mV | در فرکانس 1 مگاهرتز | ||
| ولتاژ حالت مشترک | Vcm | -350 | 2850 | mV | ||
| زمان انتقال | Trise/Tfall | 10 | ps | 20% ~ 80% | ||
| عدم تطابق مجدد مقاومت خاتمه دیفرانسیل | 10 | % | ||||
| پهنای چشم | EW15 | 0.46 | UI | |||
| ارتفاع چشم | EH15 | 95 | mV | |||
| گیرنده | ||||||
| نرخ داده، هر خط | 25.78125 | گیگابیت بر ثانیه | ||||
| عدم تطابق مجدد مقاومت خاتمه دیفرانسیل | 10 | % | در فرکانس 1 مگاهرتز | |||
| نوسان ولتاژ خروجی دیفرانسیل | Vout, pp | 900 | mV | |||
| نویز حالت مشترک، RMS | Vrms | 17.5 | mV | |||
| زمان انتقال | Trise/Tfall | 12 | ps | 20% ~ 80% | ||
| پهنای چشم | EW15 | 0.57 | UI | |||
| ارتفاع چشم | EH15 | 228 | mV | |||
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| ویژگی های فرستنده | ||||||
| نرخ سیگنال دهی در هر خط | 25.78125 | GBd | 1 | |||
| طول موج مرکز خط (محدوده) | λ | 1294.53 | 1295.56 | 1296.59 | نانومتر | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | |
| میانگین کل قدرت راه اندازی | PTOTAL | 8.0 | 12.5 | dBm | ||
| میانگین قدرت پرتاب، هر خط | POUT | 2.0 | 6.5 | dBm | ||
|
تفاوت در قدرت پرتاب بین هر دو خط (متوسط و OMA) |
- | 3 | dBm | |||
| میانگین قدرت راه اندازی فرستنده OFF، هر خط | POFF | - | - | -30 | dBm | |
| نسبت انقراض | ER | 6 | - | - | دسی بل | |
| RIN OMA | 130 | dB/Hz | ||||
| تحمل افت برگشت نوری | 20 | دسی بل | ||||
| بازتاب را انتقال دهید | RFL | - | - | -12 | دسی بل | |
| حاشیه ماسک | 5 | * | * | % | ||
|
خروجی تعریف ماسک چشم {X1,X2,X3,Y1,Y2,Y3} |
{0.25،0.4،0.45،0.25،0.28،0.4} | |||||
| ویژگی های گیرنده | ||||||
| نرخ سیگنال دهی در هر خط | 25.78125 | GBd | ||||
| طول موج مرکز خط (محدوده) | λ | 1294.53 | 1295.56 | 1296.59 | نانومتر | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| میانگین توان گیرنده، هر خط | THd | -28 | -7 | dBm | 1 | |
| قدرت گیرنده، هر خط (OMA) | -7 | dBm | ||||
| بازتاب گیرنده | SenOMA1 | -26 | دسی بل | 1 | ||
| حساسیت گیرنده میانگین، هر خط | SenOMA2 | -28 | dBm | 2 | ||
|
قطع برق بالای گیرنده 3 دسی بل فرکانس، هر خط |
LOSA | 31 | گیگاهرتز | |||
| آستانه آسیب، هر خط | LOSD | 6.5 | dBm | |||
| ادعای LOS | LOSH | -40 | dBm | |||
| دسر LOS | -29 | dBm | ||||
| LOS Hysteresis | 0.5 | دسی بل | ||||
| یادداشت | ||||||
| 1. حساسیت در BER@5E-5 با FEC مشخص شده است | ||||||
درخواست خود را به طور مستقیم به ما بفرستید
