محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QP1AL4L10-CD-OTU

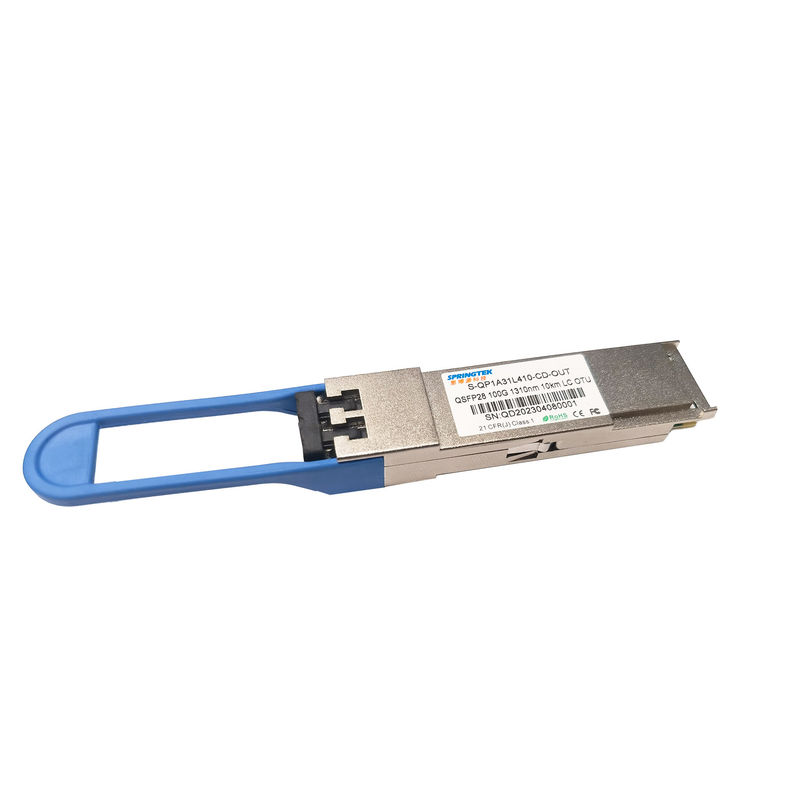

100Gbps Cisco 10Km OTU4 QSFP28 LR4 1294 -1310nm سازگار با LC ماژول گیرنده نوری
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
|
S-QP1AL4L10-CD-OTU4 |
QSFP28، 100G/112Gbps، 1294 -1310nm، OTU4، LC، 10km، 0ºC~+70ºC، با DDM، |
شرح
Springtek 100GBase QSFP28-LR4-OTU4 برای کاربردهای ارتباط نوری 10 کیلومتری طراحی شده است.این ماژول شامل فرستنده نوری 4 خطی DFB، گیرنده نوری 4 خطی و بلوک مدیریت ماژول شامل 2 رابط سریال سیمی است.سیگنال های نوری از طریق یک کانکتور LC استاندارد صنعتی به یک فیبر تک حالته مالتی پلکس می شوند.
امکانات
برنامه های کاربردی
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| کل مصرف برق | پ | - | - | 3.5 | دبلیو |
| نرخ داده | BR | - | 27.9525 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | - | 900 | mV |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω |
| از دست دادن بازگشت ورودی دیفرانسیل | در هر 100Gbase-LR4 | دسی بل | |||
| از دست دادن بازگشت ورودی حالت مشترک | در هر 100Gbase-LR4 | دسی بل | |||
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 850 | mV |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω |
| افت بازده خروجی دیفرانسیل | در هر 100Gbase-LR4 | دسی بل | |||
| از دست دادن بازگشت خروجی حالت مشترک | در هر 100Gbase-LR4 | دسی بل | |||
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | |
| ویژگی های فرستنده | |||||||
| نرخ سیگنال دهی در هر خط | 100 ± 27.9525 ppm | GBd | 1 | ||||
| طول موج مرکز خط (محدوده) | λ | 1294.53 | - | 1296.59 | نانومتر | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| میانگین کل قدرت راه اندازی | نفخ | - | - | 10.5 | dBm | ||
| OMA را در هر خط انتقال دهید | TxOMA | -1.3 | - | 4.5 | dBm | ||
| میانگین قدرت راه اندازی در هر خط | TXPx | -0.6 | - | 4 | dBm | ||
| نسبت انقراض | ER | 4 | - | - | دسی بل | ||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | ||
| نویز با شدت نسبی | RIN | - | - | -130 | dB/Hz | ||
| انعکاس بازتاب فرستنده | - | - | -12 | دسی بل | |||
|
تعریف ماسک چشم فرستنده {X1، X2، X3، Y1، Y2، Y3} |
{0.25، 0.4، 0.45، 0.25، 0.28، 0.4} | 2 | |||||
| ویژگی های گیرنده | |||||||
| نرخ سیگنال دهی در هر خط | 100 ± 27.9525 ppm | GBd | 3 | ||||
| طول موج مرکز خط (محدوده) | λ | 1294.53 | - | 1296.59 | نانومتر | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| میانگین توان دریافتی در هر خط | RXPx | -8.6 | - | 4.5 | dBm | 4 | |
| حساسیت گیرنده (OMA) در هر خط | Rxsens | - | - | -8.4 | dBm | ||
| بازتاب گیرنده | - | - | -26 | دسی بل | |||
| LOS | دعوای نوری | Pd | - | - | -11.6 | dBm | |
| ادعای نوری | پا | -24 | - | - | |||
| LOS هیسترزیس | 0.5 | - | 6 | دسی بل | |||
| یادداشت | |||||||
|
1. فرستنده با سرعت 25.78125Gbps هر کانال. 2. نسبت ضربه 5x10-5. 3. گیرنده با سرعت 25.78125 گیگابیت بر ثانیه در هر کانال. 4. مقدار توان و دقت توان با همه کانال ها روشن است. |
|||||||
