محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QP1AL4L40-CD-OTU4

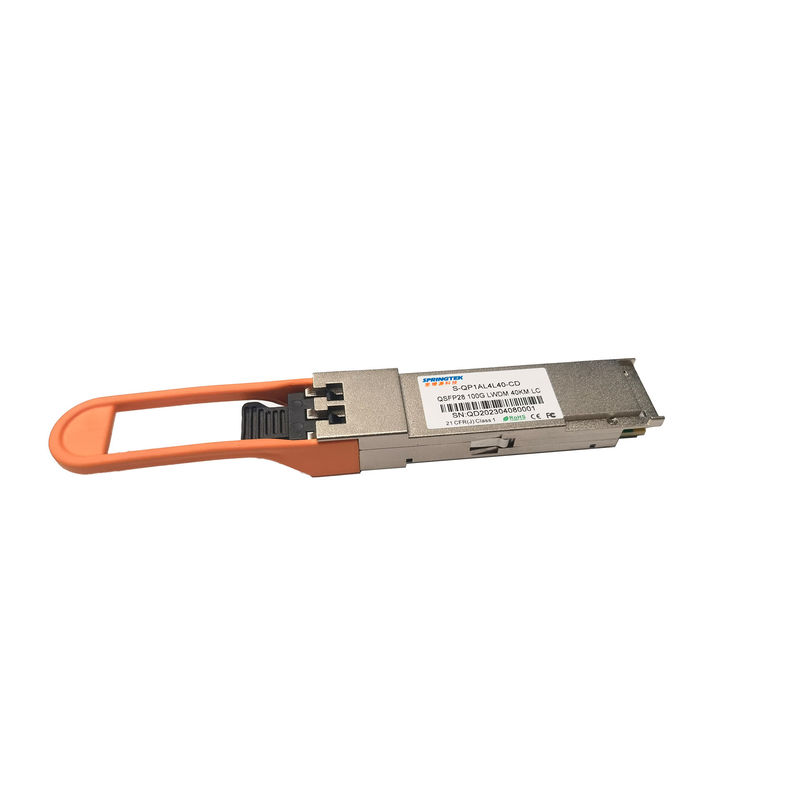

ماژول گیرنده نوری QSFP28 ER4 OTU4 Cisco 100Gbps 1294 -1310nm 40Km
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
|
S-QP1AL4L40-CD-OTU4 |
QSFP28، 103.1~111.8Gb/s، 1294-1310nm، LC، 40km، OTU4، 0ºC~+70ºC، با DDM |
شرح
فرستنده نوری Springtek 100G QSFP28 ER4 OTU4 مسیر گیرنده و فرستنده را در یک ماژول ادغام می کند.در سمت انتقال، چهار خط جریان داده سریال بازیابی، زمان بندی مجدد شده و به چهار درایور لیزر ارسال می شود.درایورهای لیزر 4WDM EML را با طول موج مرکزی 1295.56 نانومتر، 1300.05 نانومتر، 1304.58 نانومتر و 1309.14 نانومتر کنترل می‌کنند.سیگنال های نوری از طریق یک کانکتور LC استاندارد صنعتی به یک فیبر تک حالته مالتی پلکس می شوند.در سمت دریافت، چهار خط جریان داده های نوری توسط مولتی پلکسر نوری یکپارچه به صورت نوری مالتی پلکس می شوند.هر جریان داده توسط یک APD و تقویت کننده ترانس امپدانس بازیابی می شود و زمان بندی مجدد می شود.این ماژول دارای رابط الکتریکی با قابلیت اتصال گرم، مصرف انرژی کم و رابط سریال 2 سیم است.
محصول Springtek با فرم فاکتور، اتصال نوری/الکتریکی و رابط تشخیص دیجیتال مطابق با قرارداد چند منبع QSFP28 (MSA) و مطابق با IEEE 802.3ba طراحی شده است.
امکانات
برنامه های کاربردی
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 3.6 | V | ||
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | ||
| رطوبت نسبی - ذخیره سازی | RHاس | 5 | 95 | % | ||
| ولتاژ ورودی داده - دیفرانسیل | lVDIP-VDINl | - | - | 1.0 | V | |
| کنترل ولتاژ ورودی | Vمن | -0.3 | - | Vcc+0.5 | V | |
| کنترل جریان خروجی | منO | -20 | - | 20 | mA |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد | |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V | |
| کل مصرف برق | پدی | - | - | 4.5 | دبلیو | |
| اوج جریان لحظه ای در دوشاخه داغ | منCC_IP | - | - | 1800 | mA | |
| اوج جریان پایدار در دوشاخه داغ | منCC_SP | - | - | 1485 | mA | |
| حداکثر اتلاف نیرو، حالت کم توان | پDLP | - | - | 1.5 | دبلیو | |
| نرخ بیت کل | ABR | - | 103.125 | 111.8 | گیگابیت بر ثانیه | |
| نرخ داده در هر خط | DRL | - | 25.78125 | - | گیگابیت بر ثانیه | |
| کنترل ولتاژ ورودی بالا | Vآی اچ | VCC*0.7 | - | VCC+0.3 | V | |
| کنترل ولتاژ ورودی پایین | VIL | -0.3 | - | VCC+0.3 | V | |
| نرخ ساعت رابط سریال دو سیم | - | - | - | 400 | کیلوهرتز | |
| تحمل نویز منبع تغذیه | - | - | - | 66 | mVpp | 10 هرتز -10 مگاهرتز |
| بار خروجی داده دیفرانسیل Rx | - | - | 100 | - | اهم | |
| فاصله عملیاتی | - | 2 | - | 40 | کیلومتر | با FEC |
مشخصات برق
| فرستنده (ورودی ماژول) | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| دامنه ورودی دیفرانسیل داده | VIN، PP | 95 | - | 900 | mVpp | |
| عدم تطابق خاتمه دیفرانسیل | - | - | 10 | % | ||
| LPMode، Reset و ModSelL | VIL | -0.3 | - | 0.8 | V | |
| Vآی اچ | 2 | - | VCC+0.3 | V | ||
| گیرنده (خروجی ماژول) | ||||||
| دامنه خروجی داده دیفرانسیل | VOUT، PP | 250 | - | 900 | mVpp | |
| عدم تطابق خاتمه دیفرانسیل | - | - | % | |||
| زمان افزایش/پایین خروجی، 20% تا 80% | تیآر | 9.5 | - | 10 | ps | |
| ModPrsL و IntL | VOL | 0 | - | 0.4 | V | منOL= 4 میلی آمپر |
| Vاوه | VCC-0.5 | - |
VCC+0.3
|
V | منOL= 4 میلی آمپر | |
ویژگی های نوری
| ویژگی های فرستنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| طول موج مرکز خط (محدوده) | λ | 1294.53 | 1295.56 | 1296.59 | نانومتر | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | |
| میانگین کل قدرت پرتاب نوری، 100 GE | پخارج | - | - | 12.5 | dBm | |
| میانگین قدرت پرتاب، هر خط، 100 GE | پOUTL | -2.5 | - | 6.5 | dBm | |
| میانگین کل توان پرتاب نوری، OTU4 | - | - | 11.1 | dBm | ||
| میانگین توان پرتاب نوری در هر خط، OTU4 | پخارجL | 0.6 | - | 5.1 | dBm | |
| میانگین قدرت راه اندازی فرستنده OFF، هر خط | پOUT_OFF | - | - | -30 | dBm | |
| نسبت انقراض | ER | 7 | - | - | دسی بل | |
| دامنه مدولاسیون نوری (OMA) در هر خط، 100 GE | OMA | 0.5 | - | 6.5 | dBm | |
| قدرت راه اندازی در OMA منهای TDP در هر خط، 100 GE | OMA-TDP | -0.5 | - | - | dBm | |
| تفاوت در قدرت پرتاب بین هر دو خط (متوسط و OMA) | DT_OMA | - | - | 4 | دسی بل | |
| فرستنده و جریمه پراکندگی، 100GE | TDP | - | - | 3 | دسی بل | |
| جریمه مسیر نوری، OTU4 | OPP | - | - | 1.5 | دسی بل | |
| تحمل از دست دادن بازگشت نوری | ORLT | 20 | - | - | دسی بل | |
| ماسک چشم اپتیکال 100 GE | مطابق با IEEE 802.3ba-2010 | 1 | ||||
| ماسک چشم نوری، OTU4 | مطابق با ITU-T G.695 | 2 | ||||
| بازتاب فرستنده | TR | - | - | -26 | دسی بل | |
| ویژگی های گیرنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| طول موج مرکز خط (محدوده) | λ | 1294.53 | 1295.56 | 1296.59 | نانومتر | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| حساسیت گیرنده (OMA)، هر خط، 100 GE | - | - | - | -18.5 | dBm | 3 |
| حساسیت گیرنده (متوسط توان) در هر خط، OTU4 | - | - | - | -18.99 | dBm | 4 |
| حساسیت گیرنده استرس (OMA)، در هر خط، 100 GE | - | - | - | -16 | dBm | |
| استرس چشم J2 | - | - | 0.33 | - | UI | |
| استرس چشم J4 جیتر | - | 0.48 | - | UI | ||
| جریمه بستن چشم عمودی | - | - | 2.5 | - | دسی بل | |
| تعریف ماسک چشم SRS { X1، X2، X3، Y1، Y2، Y3} | {0.39، 0.5، 0.5، 0.39، 0.39، 0.4} | |||||
| آستانه آسیب، هر خط | پین، آسیب | -2.5 | - | - | dBm | |
| میانگین توان دریافتی در هر خط | - | -20.5 | - | -3.5 | dBm | |
|
دریافت برق در OMA در هر خط، اضافه بار |
OMA | - | - | -3.5 | dBm | |
| بازتاب گیرنده | TR | - | - | -26 | دسی بل | |
|
یادداشت 1. با الگوی آزمایشی PRBS 231-1 @25.78 گیگابیت بر ثانیه اندازه گیری شد. 2. اندازه‌گیری شده با الگوی آزمایشی PRBS 231-1 @27.95 Gb/s 3. اندازه‌گیری شده با الگوی آزمایشی PRBS231-1 @25.78Gbps، BER≦5E-5 4. با الگوی آزمایشی PRBS231-1 @27.95Gbps، BER≦1.8E-4 اندازه گیری شد. |
||||||
