محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-PB2532L10-CD

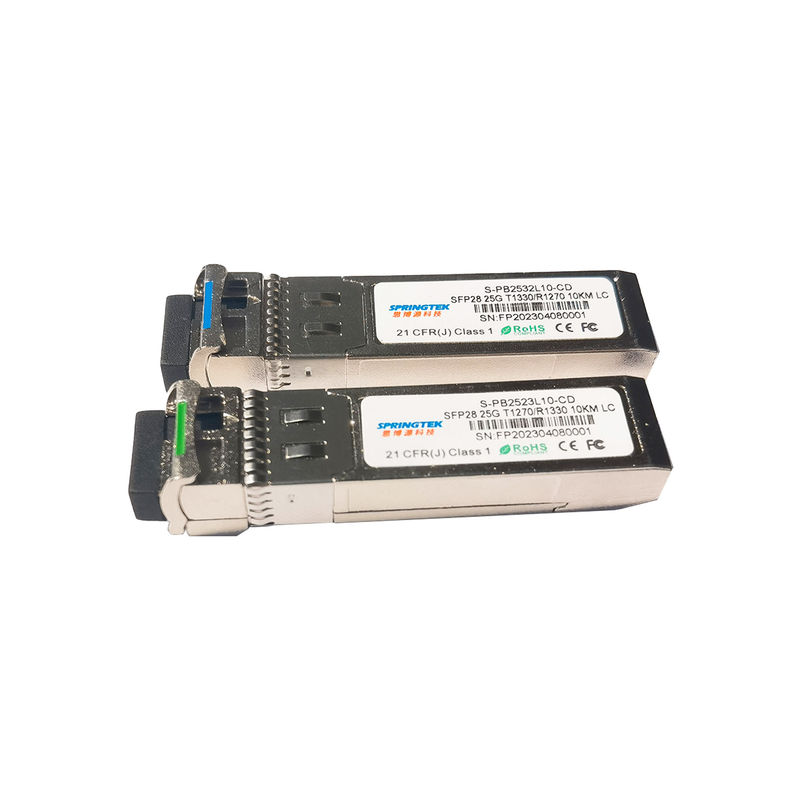

ماژول گیرنده نوری 25.78 گیگابیت بر ثانیه BIDI SFP28 Tx1330/Rx1270nm 10 کیلومتر
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
|
S-PB2532L10-CD |
SFP28، BIDI، Tx1330/Rx1270 نانومتر، 25.78 گیگابیت بر ثانیه، SM، 10 کیلومتر، 0ºC~+70ºC، با DDM |
شرح
فرستنده‌های BIDI Springtek SFP28 ماژول‌هایی با کارایی بالا و مقرون‌به‌صرفه هستند که از سرعت داده 25.78 گیگابیت بر ثانیه و فاصله انتقال 10 کیلومتر با SMF پشتیبانی می‌کنند.
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU.
فرستنده‌ها با قرارداد چند منبع SFP و عملکردهای تشخیص دیجیتال SFF-8472 سازگار هستند.
امکانات
برنامه های کاربردی
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4.5 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | +85 | درجه سانتی گراد | |
| رطوبت نسبی - عملیاتی | RHO | 5 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | +70 | درجه سانتی گراد | |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| جریان عرضه | منسی سی | 600 | mA | ||
| نرخ داده | BR | - | 25.78 | - | گیگابیت بر ثانیه |
ویژگی های نوری و الکتریکی
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکز | λc | 1320 | 1330 | 1340 | نانومتر | ||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | دسی بل | |||
| میانگین توان خروجی | پبیرون | -2 | 4 | dBm | 1 | ||
| نسبت انقراض | ER | 3.5 | دسی بل | ||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 180 | 850 | mV | 2 | ||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | ||
| TX غیر فعال کردن | غیر فعال کردن | 2.0 | Vcc | V | |||
| فعال کردن | 0 | 0.8 | V | ||||
| خطای TX | عیب | 2.0 | Vcc | V | |||
| طبیعی | 0 | 0.8 | V | ||||
| گیرنده | |||||||
| طول موج مرکز | λc | 1260 | 1270 | 1280 | نانومتر | ||
| حساسیت گیرنده | -13 | dBm | 3 | ||||
| اضافه بار گیرنده | 2 | dBm | 3 | ||||
| LOS De-Assert | LOSدی | -15 | dBm | ||||
| ادعای LOS | LOSآ | -30 | dBm | ||||
| LOS Hysteresis | 0.5 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | Vبیرون | 300 | 900 | mV | 4 | ||
| LOS | بالا | 2.0 | Vcc | V | |||
| کم | 0.8 | V | |||||
|
یادداشت: 1. قدرت نوری به SMF راه اندازی می شود. 2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است. 3. اندازه گیری با PRBS 231-1 الگوی تست @25.78Gps، BER ≤5×10-5. 4. AC-coupled داخلی. |
|||||||
زمان بندی و برق
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| Tx غیرفعال کردن Negate Time | تن | 2 | ام‌اس | ||
| Tx غیر فعال کردن زمان اعلام کردن | t_off | 10 | µs | ||
|
زمان شروع، از جمله بازنشانی خطای Tx |
t_init | 300 | ام‌اس | ||
| زمان اعلام خطا Tx | t_fault | 100 | µs | ||
| Tx غیر فعال کردن برای بازنشانی | t_reset | 10 | µs | ||
| زمان ادعای LOS | t_loss_on | 100 | µs | ||
| LOS De-Assert Time | t_loss_off | 100 | µs | ||
| نرخ ساعت شناسه سریال | f_serial_clock | 100 | 400 | کیلوهرتز | |
| MOD_DEF (0:2) -بالا | Vاچ | 2 | Vcc | V | |
| MOD_DEF (0:2) - کم | VL | 0.8 | V |
تشخیص
| پارامتر | دامنه | واحد | دقت | تنظیم |
| درجه حرارت | 0 تا 70+ | درجه سانتی گراد | ± 3 درجه سانتیگراد | درونی؛ داخلی |
| ولتاژ | 3.0 تا 3.6 | V | ± 3٪ | درونی؛ داخلی |
| جریان سوگیری | 0 تا 100 | mA | ± 10% | درونی؛ داخلی |
| TX Power | 0 تا 6 | dBm | ± 3dB | درونی؛ داخلی |
| RX Power | -14 تا +2 | dBm | ± 3dB | درونی؛ داخلی |
