محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QP1AC4L05-CD

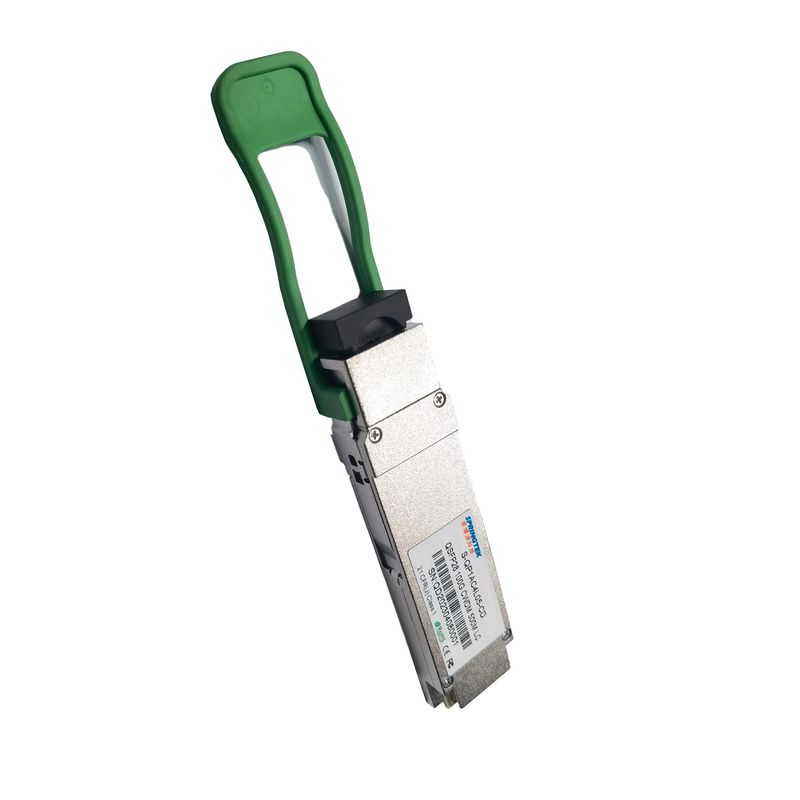

ماژول گیرنده نوری Arista 100Gbps CWDM4 LC 500m QSFP28 DR
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-QP1AC4L05-CD |
QSFP28,100Gbps, 1271 -1331nm, SM, LC, 500m, 0ºC~+70ºC, with DDM, |
شرح
Springtek 100Gbps CWDM4 QSFP28 برای کاربردهای ارتباط نوری 500 متر طراحی شده است.این ماژول شامل فرستنده نوری 4 خطی DFB، گیرنده نوری 4 خطی و بلوک مدیریت ماژول شامل 2 رابط سریال سیمی است.سیگنال های نوری از طریق یک کانکتور LC استاندارد صنعتی به یک فیبر تک حالته مالتی پلکس می شوند.
امکانات
برنامه های کاربردی
استانداردها
اعتبار حداکثر مطلق
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| حداکثر ولتاژ تغذیه | Vcc | 0 | 3.6 | V | |
| دمای ذخیره سازی | Ts | -40 | 85 | ℃ | |
| دمای کیس عملیاتی | تیمورد | -5 | 75 | ℃ | |
| رطوبت نسبی | RH | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| دمای کیس عملیاتی | Tcase | 0 | 70 | ℃ | |
| ولتاژ تغذیه | VCC | 3.135 | 3.3 | 3.465 | V |
| رطوبت نسبی | RH | 5 | 85 | % | |
| اتلاف قدرت | PD | 3.5 | دبلیو | ||
| نرخ داده (نوری) | DRO | 4*25.78125 | گیگابیت بر ثانیه | ||
| نرخ داده (برق) | DRE | 4*25.78125 | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ دیفرانسیل pk-pk | Vpp | 900 | mV | ||
| امپدانس دیفرانسیل ورودی | رین | 100 | اهم | ||
| عدم تطابق مقاومت خاتمه دیفرانسیل | 10 | % | |||
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| امپدانس دیفرانسیل خروجی | روت کردن | 100 | اهم | ||
| عدم تطابق مقاومت خاتمه دیفرانسیل | 10 | % | |||
| ولتاژ خروجی دیفرانسیل | Vout, pp | 400 | 600 | 800 | mV |
Oویژگی های نوری
| مولفه های | سمبل | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| فرستنده | ||||||
| سرعت سیگنال در هر خط | BR | 25.78125 ± 100 ppm | گیگابیت بر ثانیه | |||
| انتقال طول موج | λ0 | 1264.5 | 1271 | 1277.5 | نانومتر | |
| λ1 | 1284.5 | 1291 | 1297.5 | نانومتر | ||
| λ2 | 1304.5 | 1311 | 1317.5 | نانومتر | ||
| λ3 | 1324.5 | 1331 | 1337.5 | نانومتر | ||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||
| میانگین کل قدرت راه اندازی | پجمع | 8.5 | dBm | |||
| میانگین قدرت پرتاب، هر خط | پبیرون | -6.5 | 2.5 | dBm | ||
| دامنه مدولاسیون نوری (OMA)، هر خط | پOMA | -4 | 2.5 | dBm | ||
| راه اندازی برق خاموش در هر خط | -30 | dBm | ||||
| فرستنده و جریمه پراکندگی (TDP)، هر خط | TDP | 3.0 | دسی بل | |||
| نسبت انقراض (ER) | ER | 3.5 | دسی بل | |||
| تعریف ماسک چشم فرستنده {X1، X2، X3، Y1، Y2، Y3} | {0.31، 0.40، 0.45، 0.34، 0.38، 0.4} | 1 | ||||
| حاشیه ماسک | 15 | % | 1 | |||
| گیرنده | ||||||
| سرعت سیگنال دهی در هر خط | BR | 25.78125 ± 100 ppm | گیگابیت بر ثانیه | |||
| دریافت طول موج | λ0 | 1264.5 | 1271 | 1277.5 | نانومتر | |
| λ1 | 1284.5 | 1291 | 1297.5 | نانومتر | ||
| λ2 | 1304.5 | 1311 | 1317.5 | نانومتر | ||
| λ3 | 1324.5 | 1331 | 1337.5 | نانومتر | ||
| آستانه آسیب، هر خط | 3.5 | dBm | ||||
| میانگین توان دریافتی، هر خط | -10 | 4.5 | dBm | |||
| دریافت برق، هر خط (OMA) | 2.5 | dBm | 2 | |||
| بازتاب گیرنده | -26 | دسی بل | ||||
| ادعای LOS | -24 | -13.6 | dBm | |||
| LOS De-Assert | -11.6 | dBm | ||||
| LOS Hysteresis | 0.5 | 6 | دسی بل | |||
