محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QP1AL4L10-CD

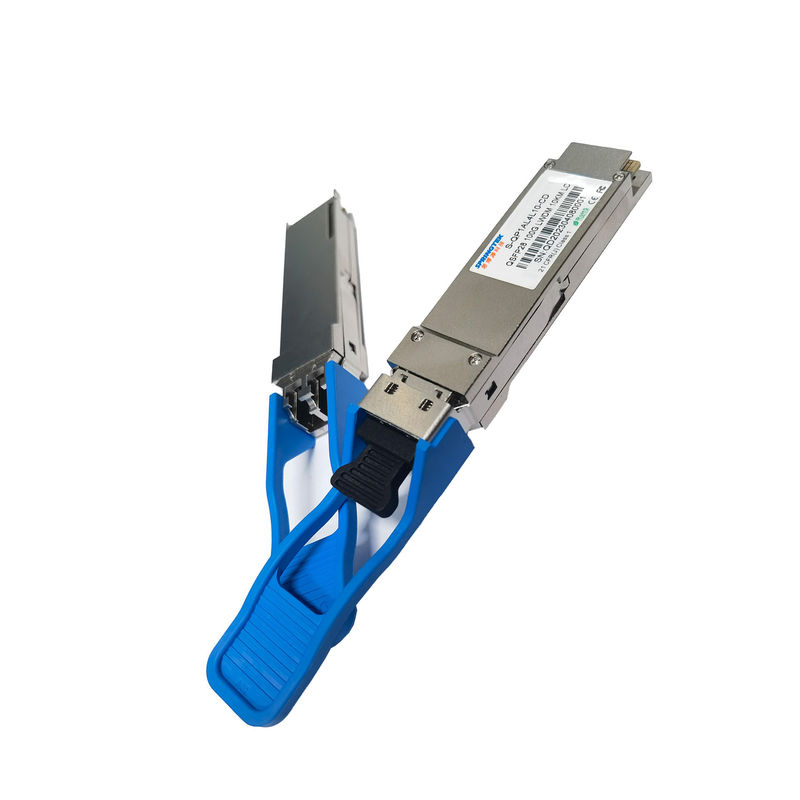

100 گیگابیت بر ثانیه QSFP28 Cisco سازگار LR4 Compact LC SMF LWDM 10Km فرستنده نوری
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-QP1AL4L10-CD |
QSFP28، 100 گیگابیت بر ثانیه، 1294 -1310 نانومتر، SM، LC، 10 کیلومتر، 0ºC~+70ºC، با DDM، سبک COB |
شرح
فرستنده گیرنده Springtek 100GBase-LR4 QSFP28 برای برآورده کردن الزامات پیوندهای اترنت 100G بر روی SMF تا 10 کیلومتر طراحی شده است.این با QSFP28 MSA، IEEE 802.3ba و IEEE 802.3bm سازگار است.با یک منبع تغذیه 3.3 ولتی مقرون به صرفه و کم مصرف است.این ماژول دارای نرخ بیت کل تا 103.1 گیگابیت بر ثانیه با مالتی پلکس کردن 4 خط نوری مستقل LAN-WDM است که هر خط قادر به انتقال 25.78125 گیگابیت بر ثانیه در 10 کیلومتر SMF است.این بدنه با بدنه تمام فلزی و اندازه فشرده برای عملکرد EMI برتر ساخته شده است.
امکانات
منبع تغذیه تک + 3.3 ولت
دمای کارکرد: 0 تا +70 درجه سانتیگراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| کل مصرف برق | پ | - | - | 3.5 | دبلیو |
| نرخ داده | BR | - | 25.78125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | - | 900 | mV |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω |
| از دست دادن بازگشت ورودی دیفرانسیل | در هر 100Gbase-LR4 | دسی بل | |||
| از دست دادن بازگشت ورودی حالت مشترک | در هر 100Gbase-LR4 | دسی بل | |||
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 850 | mV |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω |
| افت بازده خروجی دیفرانسیل | در هر 100Gbase-LR4 | دسی بل | |||
| از دست دادن بازگشت خروجی حالت مشترک | در هر 100Gbase-LR4 | دسی بل | |||
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | |
| ویژگی های فرستنده | |||||||
| نرخ سیگنال دهی در هر خط | 25.78125 | GBd | 1 | ||||
| طول موج مرکز خط (محدوده) | λ | 1294.53 | - | 1296.59 | نانومتر | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| میانگین کل قدرت راه اندازی | نفخ | - | - | 10.5 | dBm | ||
| OMA را در هر خط انتقال دهید | TxOMA | -1.3 | - | 4.5 | dBm | ||
| میانگین قدرت راه اندازی در هر خط | TXPx | -4.3 | - | 4.5 | dBm | ||
| نسبت انقراض | ER | 4 | - | - | دسی بل | ||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | ||
| نویز با شدت نسبی | RIN | - | - | -130 | dB/Hz | ||
| انعکاس بازتاب فرستنده | - | - | -12 | دسی بل | |||
|
تعریف ماسک چشم فرستنده {X1، X2، X3، Y1، Y2، Y3} |
{0.25، 0.4، 0.45، 0.25، 0.28، 0.4} | 2 | |||||
| ویژگی های گیرنده | |||||||
| نرخ سیگنال دهی در هر خط | 25.78125 | GBd | 3 | ||||
| طول موج مرکز خط (محدوده) | λ | 1294.53 | - | 1296.59 | نانومتر | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| میانگین توان دریافتی در هر خط | RXPx | -10.6 | - | 4.5 | dBm | 4 | |
| حساسیت گیرنده (OMA) در هر خط | Rxsens | - | - | -8.6 | dBm | ||
| بازتاب گیرنده | - | - | -26 | دسی بل | |||
| LOS | دعوای نوری | Pd | - | - | -11.6 | dBm | |
| ادعای نوری | پا | -24 | - | - | |||
| LOS هیسترزیس | 0.5 | - | - | دسی بل | |||
| یادداشت | |||||||
|
1. فرستنده با سرعت 25.78125Gbps هر کانال. 2. نسبت ضربه 5x10-5. 3. گیرنده با سرعت 25.78125 گیگابیت بر ثانیه در هر کانال. 4. مقدار توان و دقت توان با همه کانال ها روشن است. |
|||||||
