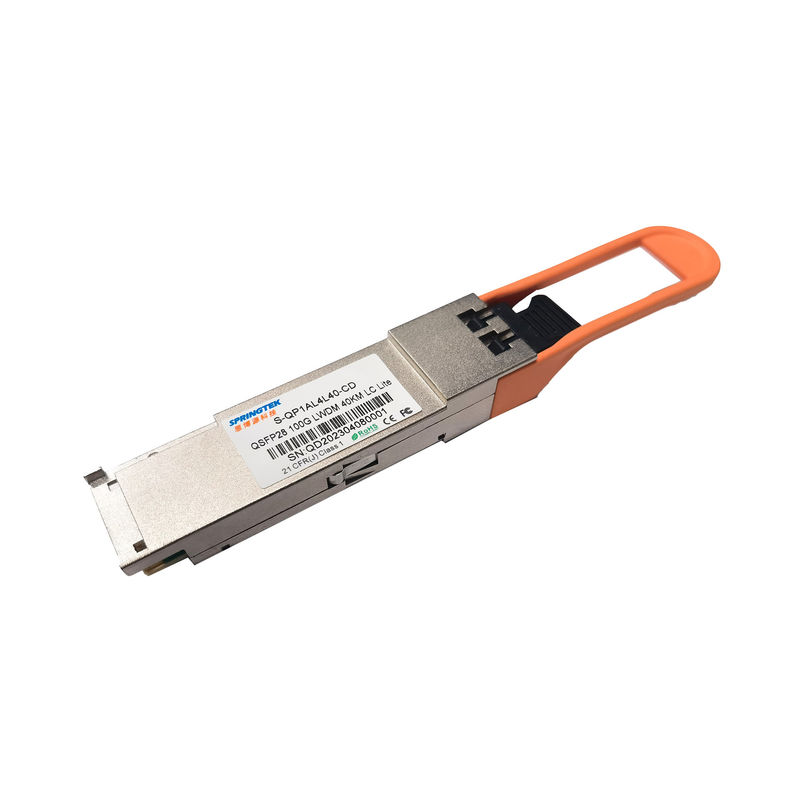

ماژول گیرنده نوری 40 کیلومتری Cisco QSFP28 ER4 Lite 100Gbps 1294 -1310nm
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
|
S-QP1AL4L40-CD-Lite |
QSFP28، 100 گیگابیت بر ثانیه، ER4 Lite، 1294-1310 نانومتر، SM، LC 40 کیلومتر، 0ºC~+70ºC، با DDM |
شرح
فرستنده نوری Springtek 100G QSFP28 ER4 Lite مسیر گیرنده و فرستنده را در یک ماژول ادغام می کند.در سمت انتقال، چهار خط جریان داده سریال بازیابی، زمان بندی مجدد شده و به چهار درایور لیزر ارسال می شود.درایورهای لیزر 4- EML را با طول موج مرکزی 1296 نانومتر، 1300 نانومتر، 1305 نانومتر و 1309 نانومتر کنترل می‌کنند.سیگنال های نوری از طریق یک کانکتور LC استاندارد صنعتی به یک فیبر تک حالته مالتی پلکس می شوند.در سمت دریافت، چهار خط جریان داده های نوری توسط مولتی پلکسر نوری یکپارچه به صورت نوری مالتی پلکس می شوند.هر جریان داده توسط یک APD و تقویت کننده ترانس امپدانس بازیابی می شود و زمان بندی مجدد می شود.این ماژول دارای رابط الکتریکی با قابلیت اتصال گرم، مصرف انرژی کم و رابط سریال 2 سیم است.
محصول Springtek با فرم فاکتور، اتصال نوری/الکتریکی و رابط تشخیص دیجیتال مطابق با قرارداد چند منبع QSFP28 (MSA) و مطابق با IEEE 802.3ba طراحی شده است.
امکانات
برنامه های کاربردی
استانداردها
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.3 | 3.6 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| کل مصرف برق | پ | - | - | 3.5 | دبلیو |
| نرخ داده | BR | - | 25.78125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | - | 1000 | mV |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω |
| از دست دادن بازگشت ورودی دیفرانسیل | در هر 100Gbase-ER4 | دسی بل | |||
| از دست دادن بازگشت ورودی حالت مشترک | در هر 100Gbase-ER4 | دسی بل | |||
| ویژگی های الکتریکی گیرنده | |||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 1200 | mV |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω |
| افت بازده خروجی دیفرانسیل | در هر 100Gbase-ER4 | دسی بل | |||
| از دست دادن بازگشت خروجی حالت مشترک | در هر 100Gbase-ER4 | دسی بل | |||
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| ویژگی های فرستنده | ||||||
| نرخ سیگنال دهی در هر خط | 25.78125 | GBd | 1 | |||
| طول موج مرکز خط (محدوده) | λ | 1294.53 | 1295.56 | 1296.59 | نانومتر | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | |
| میانگین کل قدرت راه اندازی | پجمع | - | - | 10.5 | dBm | |
| میانگین قدرت پرتاب، هر خط | پخارج | -2.9 | - | 4.5 | dBm | |
| عرض طیفی (-20dB) | σ | - | 1 | نانومتر | ||
| میانگین قدرت راه اندازی فرستنده OFF، هر خط | پخاموش | - | - | -30 | dBm | |
| نسبت انقراض | ER | 4 | - | - | دسی بل | |
| بازتاب را انتقال دهید | RFL | - | - | -12 | دسی بل | |
|
خروجی تعریف ماسک چشم {X1,X2,X3,Y1,Y2,Y3} |
{0.25،0.4،0.45،0.25،0.28،0.4} | |||||
| ویژگی های گیرنده | ||||||
| نرخ سیگنال دهی در هر خط | 25.78125 | GBd | ||||
| طول موج مرکز خط (محدوده) | λ | 1294.53 | 1295.56 | 1296.59 | نانومتر | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| آستانه خسارت | THd | -3 | dBm | 1 | ||
| میانگین کل توان دریافتی | 2.0 | dBm | ||||
| حساسیت گیرنده (OMA)، هر خط | SenOMA1 | - | -16.5 | - | dBm | 1 |
| حساسیت گیرنده (OMA)، هر خط | SenOMA2 | - | -20.5 | -19 | dBm | 2 |
| ادعای LOS | LOSA | - | -26 | - | dBm | |
| LOS De-Assert | LOSD | - | -24 | - | dBm | |
| LOS هیسترزیس | LOSH | 0.5 | - | - | دسی بل | |
| یادداشت | ||||||
|
1. گیرنده باید بتواند بدون آسیب، مواجهه مداوم با سیگنال ورودی نوری مدوله شده با این سطح توان را در یک خط تحمل کند.گیرنده مجبور نیست در این توان ورودی به درستی کار کند. 2. 25.78125Gb/s,NRZ,PRBS 231-1,BER=1x10-12. 3. 27.95249Gb/s,NRZ,PRBS 231-1,BER=5x10-5. |
||||||
