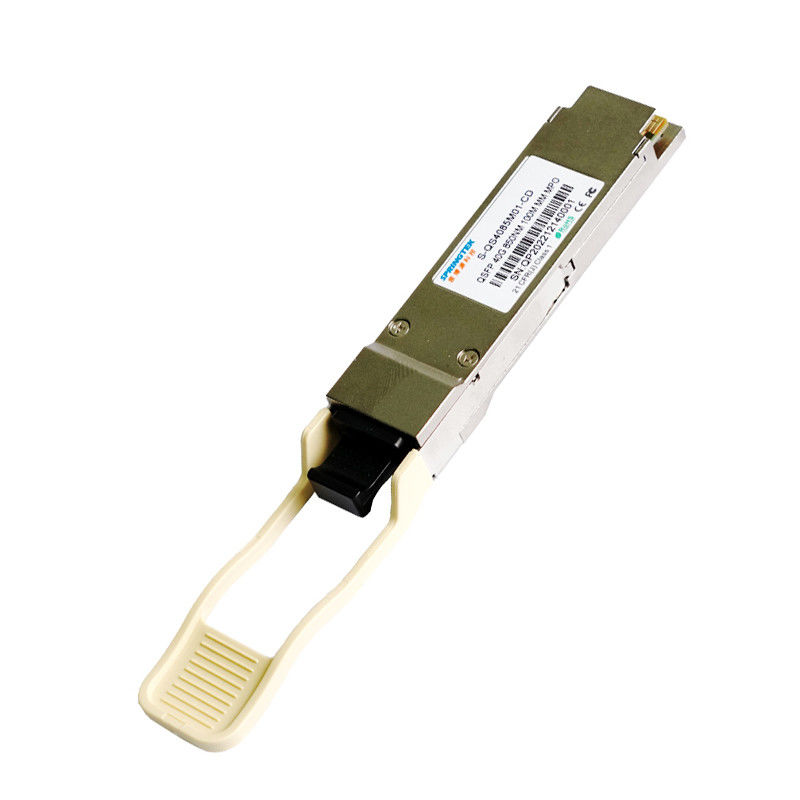

ماژول 40G QSFP + 100 متر نوری 40G-QSFP+-SR4 Brocade 850nm
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-QS4085M01-CD | QSFP+، 40Gbps، 850nm، MM، MPO، 100m، 0ºC~+70ºC، با DDM |
شرح
فرستنده گیرنده Springtek 40G SR4 QSFP+ برای برآورده کردن الزامات اترنت 40G از جمله شکستن پیوندهای SR به 10G از طریق OM3 MMF تا 100 متر طراحی شده است.این با QSFP+ MSA، IEEE 802.3ba سازگار است.با یک منبع تغذیه 3.3 ولتی مقرون به صرفه و کم مصرف است.این بدنه با بدنه تمام فلزی و اندازه فشرده برای عملکرد EMI برتر ساخته شده است.
امکانات
منبع تغذیه تک + 3.3 ولت
دمای کارکرد: 0 تا +70 درجه سانتیگراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
40G-IB-QDR /20G-IB-DDR / 10G-IB-SDR InfniBand
شکست به 4 x 10GBASE-SR
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.46 | V |
| کل مصرف برق | پ | - | - | 1.5 | دبلیو |
| نرخ داده | BR | - | 10.3125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | توجه داشته باشید | ||
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | - | 1200 | mV | |||
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω | |||
| از دست دادن بازگشت ورودی دیفرانسیل | طبق IEEE P802.3ba 86A.4.1.1 | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |||||
| دیفرانسیل با از دست دادن بازگشت ورودی حالت مشترک | 10 | - | - | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |||
| J2 Jitter Tolerance | J2T | 0.17 | - | - | UI | طبق IEEE P802.3ba 86A.4.1 | ||
| J9 Jitter Tolerance | J9T | 0.29 | - | - | UI | |||
| ویژگی های الکتریکی گیرنده | ||||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | |||
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 900 | mV | |||
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω | |||
| افت بازده خروجی دیفرانسیل | طبق IEEE P802.3ba 86A.4.2.1 | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |||||
| از دست دادن بازگشت خروجی حالت مشترک | طبق IEEE P802.3ba 86A.4.2.2 | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |||||
| زمان انتقال خروجی، 20٪ تا 80٪ | 28 | - | - | ps | طبق IEEE P802.3ba 86A.4.2 | |||
| خروجی J2 Jitter | J2O | - | - | 0.42 | UI | |||
| خروجی جیتر J9 | J9O | - | - | 0.65 | UI | |||
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| ویژگی های فرستنده | ||||||
| نوع لیزر | VCSEL | |||||
| طول موج مرکز | λ | 840 | 850 | 860 | نانومتر | |
| عرض طیفی RMS | Δλ | - | - | 0.4 | نانومتر | |
| میانگین قدرت پرتاب، هر خط | پخارج | -7.6 | - | 2.4 | dBm | |
|
تفاوت در قدرت پرتاب بین هر کدام دو خط (OMA) |
DPx | - | - | 4 | دسی بل | |
| اوج قدرت، هر خط | PPx | - | - | 4 | dBm | |
| نسبت انقراض | ER | 3 | - | - | دسی بل | |
| جریمه پراکندگی فرستنده | TDP | -- | -- | 3.5 | دسی بل | |
| میانگین قدرت راه اندازی فرستنده OFF، هر خط | پخاموش | - | - | -30 | dBm | |
| تحمل افت برگشت نوری | ORL | - | - | 12 | دسی بل | |
|
ماسک چشم فرستنده تعریف{X1,X2,X3,Y1,Y2,Y3} |
{0.23،0.34،0.43،0.27،0.35،0.4} | |||||
| ویژگی های گیرنده | ||||||
| نوع گیرنده در هر خط | پین | |||||
| طول موج گیرنده | λ | 840 | 850 | 860 | نانومتر | |
| میانگین توان در ورودی دریافت، هر خط | PXPx | - 9.5 | - | 2.4 | dBm | |
| حساسیت گیرنده تحت فشار در OMA | SRS | - | - | -5.4 | dBm | 1 |
| ادعای LOS | LOSA | -30 | - | - | dBm | |
| LOS De-Assert | LOSD | - | - | -12 | dBm | |
| LOS Hysteresis | LOSH | 0.5 | دسی بل | |||
| بازتاب گیرنده | Rfl | -12 | دسی بل | |||
| یادداشت | ||||||
| 1. اندازه گیری با PRBS 231-1 الگوی تست، @10.3125Gb/s، BER<1E-12. | ||||||
