محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QS40C4L10-CD

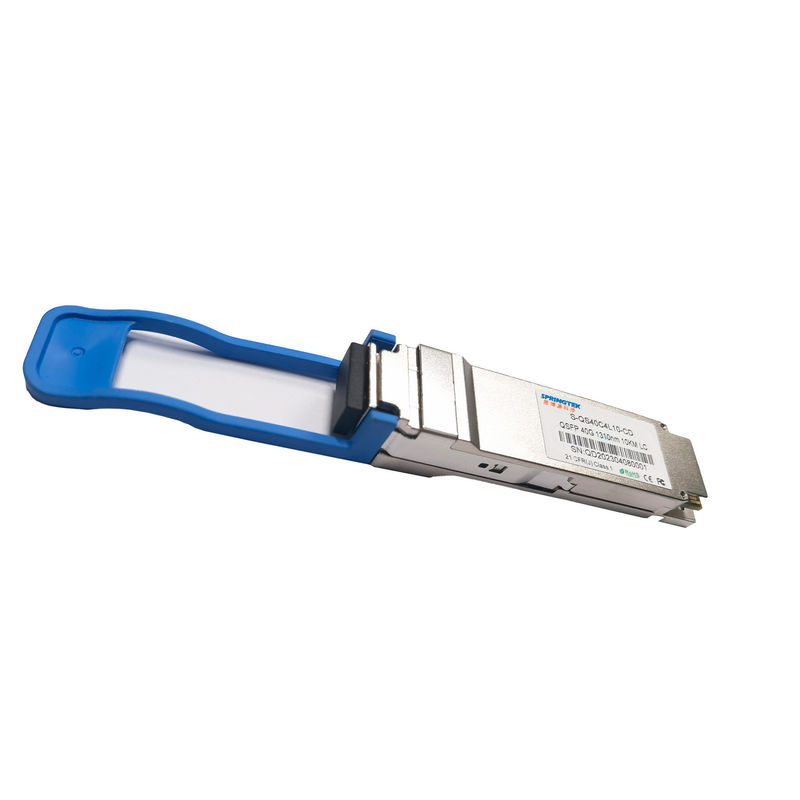

برای مراکز داده 40G-LR4 SMF سازگار Juniper QSFP + گیرنده نوری 1310 نانومتر 10 کیلومتر
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-QS40C4L10-CD | QSFP+، 40 گیگابیت بر ثانیه، 1271 ~ 1331 نانومتر، SM، LC، 10 کیلومتر، 0ºC ~ +70ºC، با DDM |
شرح
فرستنده و گیرنده +Springtek 40G-LR4 QSFP برای پاسخگویی به الزامات پیوندهای اترنت 40G بر روی SMF تا 10 کیلومتر طراحی شده است.این با QSFP+ MSA، IEEE 802.3ba 40GBase-LR4 سازگار است.با یک منبع تغذیه 3.3 ولتی مقرون به صرفه و کم مصرف است.این بدنه با بدنه تمام فلزی و اندازه فشرده برای عملکرد EMI برتر ساخته شده است.
امکانات
پشتیبانی از نرخ بیت تا 10.3125 گیگابیت بر ثانیه در هر خط
رابط LC دوبلکس
فرستنده CWDM 4x10Gbps خنک نشده، آشکارساز آرایه پین
مصرف برق کم <3.5W
حداکثر طول پیوند 10 کیلومتر در فیبر حالت تک (SMF)
محفظه تمام فلزی برای عملکرد برتر EMI
رابط مدیریت IIC
منبع تغذیه تک + 3.3 ولت
دمای کیس عملیاتی: 0 تا 70 درجه سانتی گراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
دسترسی های با سرعت بالا
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | -0.5 | 4 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.47 | V |
| کل مصرف برق | پ | - | - | 3.5 | دبلیو |
| نرخ داده در هر خط | BR | - | 10.3125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | توجه داشته باشید |
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 300 | - | 1200 | mV | |
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω | |
| از دست دادن بازگشت ورودی دیفرانسیل | طبق IEEE P802.3ba 86A.4.1.1 | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |||
| دیفرانسیل با از دست دادن بازگشت ورودی حالت مشترک | 10 | - | - | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |
| J2 Jitter Tolerance | J2T | 0.17 | - | - | UI | طبق IEEE P802.3ba 86A.4.1 |
| J9 Jitter Tolerance | J9T | 0.29 | - | - | UI | |
| ویژگی های الکتریکی گیرنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | |
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 1200 | mV | |
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω | |
| افت بازده خروجی دیفرانسیل | طبق IEEE P802.3ba 86A.4.2.1 | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |||
| از دست دادن بازگشت خروجی حالت مشترک | طبق IEEE P802.3ba 86A.4.2.2 | دسی بل | 10 مگاهرتز تا 11.1 گیگاهرتز | |||
| زمان انتقال خروجی، 20٪ تا 80٪ | 28 | - | - | ps | طبق IEEE P802.3ba 86A.4.2 | |
| خروجی J2 Jitter | J2O | - | - | 0.42 | UI | |
| خروجی جیتر J9 | J9O | - | - | 0.65 | UI | |
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | |
| ویژگی های فرستنده | |||||||
| نوع لیزر | CWDM DFB | ||||||
| نرخ داده در هر خط | - | - | 10.3125 | - | گیگابیت بر ثانیه | ||
|
طول موج Lane Center
|
λ0 | 1264.5 | 1277.5 | نانومتر | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | ||
| میانگین کل قدرت راه اندازی | پتی | - | - | 8.3 | dBm | ||
| میانگین قدرت پرتاب، هر خط | پخارج | -7.0 | - | 2.3 | dBm | ||
| دامنه مدولاسیون نوری، هر خط | OMA | -4 | - | 3.5 | dBm | ||
| تفاوت در قدرت پرتاب بین هر دو خط (OMA) | - | - | 6.5 | دسی بل | |||
| Power را در OMA منهای TDP، هر خط راه اندازی کنید | -4.8 | - | - | dBm | |||
| نسبت انقراض | ER | 3.5 | - | - | دسی بل | ||
| جریمه پراکندگی فرستنده | TDP | - | - | 2.6 | دسی بل | ||
| میانگین قدرت راه اندازی فرستنده OFF، هر خط | POFF | - | - | -30 | dBm | ||
| نویز با شدت نسبی | RIN | - | - | -128 | dB/Hz | ||
| تحمل افت برگشت نوری | - | - | 20 | دسی بل | |||
| بازتاب فرستنده | - | - | -12 | دسی بل | |||
| تعریف ماسک چشم فرستنده | مطابق با IEEE802.3ba | ||||||
| ویژگی های گیرنده | |||||||
| نوع گیرنده | پین | ||||||
| نرخ داده در هر خط | - | 10.3125 | - | گیگابیت بر ثانیه | |||
| طول موج Lane Center | λ0 | 1264.5 | 1277.5 | نانومتر | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| میانگین توان دریافتی، هر خط | پین 1 | -13.7 | - | 2.3 | dBm | ||
| آستانه خسارت | DT | 3.3 | - | - | dBm | ||
| قدرت گیرنده (OMA)، هر خط (حداکثر) | - | - | 3.5 | dBm | |||
| تفاوت در توان دریافت بین هر دو خط (OMA) (حداکثر) | - | - | 7.5 | دسی بل | |||
| حساسیت گیرنده (OMA)، هر خط (حداکثر) | سن 1 | - | - | -11.5 | dBm | 1 | |
| حساسیت گیرنده استرس (OMA)، هر خط (حداکثر) | سن 1 | - | - | -9.6 | dBm | ||
| فرکانس قطع بالای گیرنده 3dB، هر خط | - | - | 12.3 | گیگاهرتز | |||
| بازتاب گیرنده | RFL | - | - | -26 | دسی بل | ||
| ادعای LOS | LOSA | -30 | - | - | dBm | ||
| LOS De-Assert | LOSD | - | - | -15 | dBm | ||
| LOS Hysteresis | LOSH | 0.5 | 3 | 5 | دسی بل | ||
| یادداشت | |||||||
| 1. BER=1E-12، اندازه‌گیری شده با PRBS31@10.3125Gbps | |||||||
