محل منبع:
ووهان چین
نام تجاری:
Springtek
گواهی:
ISO9001 RoHS FCC CE
شماره مدل:
S-QS4031M2K-CD

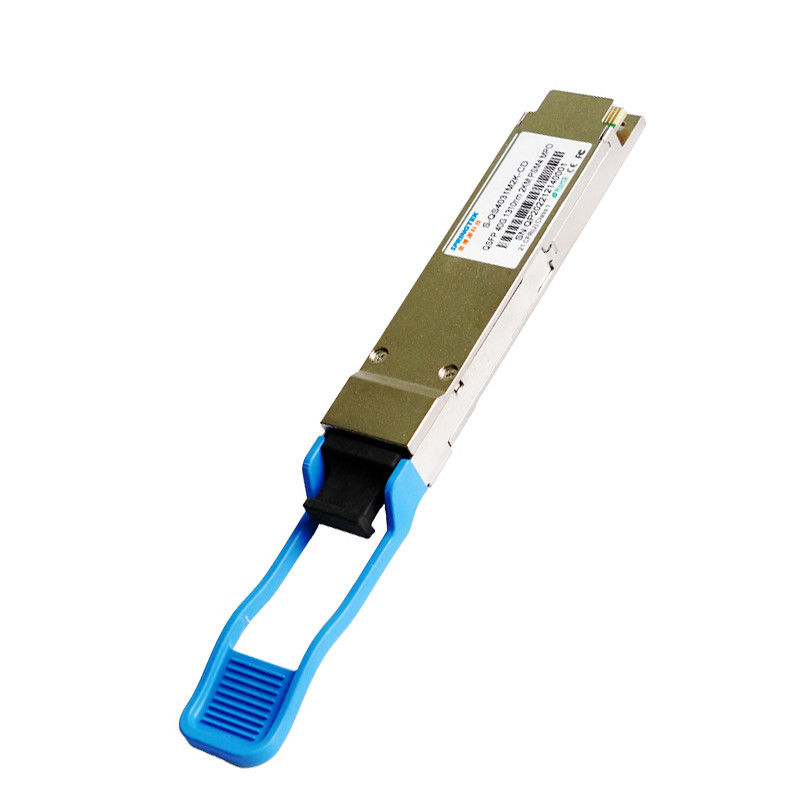

40G QSFP+ IR4 1310nm 2km PSM MPO سازگار تک حالته 40G اترنت/ Infiniband QDR، DDR و SDR/Data Center
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-QS4031M2K-CD | QSFP+، 40 گیگابیت بر ثانیه، PSM4، 1310 نانومتر، SM، MPO، 2 کیلومتر، 0ºC ~ +70ºC، با DDM |
شرح
فرستنده گیرنده Springtek QSFP+ 40G-PSM4 برای برآورده کردن الزامات پیوندهای اترنت 40G بر روی SMF تا 2 کیلومتر طراحی شده است.این با QSFP+ MSA، IEEE 802.3ba سازگار است.با یک منبع تغذیه 3.3 ولتی مقرون به صرفه و کم مصرف است.این بدنه با بدنه تمام فلزی و اندازه فشرده برای عملکرد EMI برتر ساخته شده است.
امکانات
حداکثر سرعت داده 11.2 گیگابیت بر ثانیه در هر کانال
کانکتور نوری MPO (IEC61754-7-1)
مصرف برق کم 3.5 وات (حداکثر)
طول انتقال تا 2 کیلومتر
فرستنده با لیزر 4 کانال 1310 نانومتری DFB
گیرنده با ردیاب عکس پین 4 کاناله
دمای کیس عملیاتی: 0 تا 70 درجه سانتی گراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
روتر و HBA را تغییر دهید
اترنت 40G
Infiniband QDR، DDR و SDR
Backplane با کارایی بالا
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | Vcc | 0 | 3.8 | V | |
| محدوده دمای ذخیره سازی | Ts | -40 | 85 | درجه سانتی گراد | |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | 95 | % | |
| رطوبت نسبی - عملیاتی | RHO | 0 | 85 | % |
شرایط عملیاتی پیشنهادی
|
ویژگی های الکتریکی
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ویژگی های نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | |
| ویژگی های فرستنده | |||||||
| نوع لیزر | DFB | ||||||
| نرخ داده در هر خط | - | - | 10.3125 | - | گیگابیت بر ثانیه | ||
| طول موج Lane Center | λ0 | 1260 | 1360 | نانومتر | |||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | ||
| میانگین کل قدرت راه اندازی | PT | - | - | 5 | dBm | ||
| میانگین قدرت پرتاب، هر خط | POUT | -8.2 | - | 0.5 | dBm | ||
| دامنه مدولاسیون نوری، هر خط | OMA | -5.2 | - | 2.0 | dBm | ||
| تفاوت در قدرت پرتاب بین هر دو خط (OMA) | - | - | 5 | دسی بل | |||
| Power را در OMA منهای TDP، هر خط راه اندازی کنید | -4.8 | - | - | dBm | |||
| نسبت انقراض | ER | 3.5 | - | - | دسی بل | ||
| جریمه پراکندگی فرستنده | TDP | - | - | 2.6 | دسی بل | ||
| میانگین قدرت راه اندازی فرستنده OFF، هر خط | POFF | - | - | -30 | dBm | ||
| نویز با شدت نسبی | RIN | - | - | -128 | dB/Hz | ||
| تحمل افت برگشت نوری | - | - | 12 | دسی بل | |||
| تعریف ماسک چشم فرستنده | مطابق با IEEE802.3ba | ||||||
| ویژگی های گیرنده | |||||||
| نوع گیرنده | پین | ||||||
| طول موج Lane Center | λ | 1260 | 1360 | نانومتر | |||
| میانگین توان دریافتی، هر خط | پین 1 | -12.6 | - | 2.3 | dBm | ||
| آستانه خسارت | DT | 3 | - | - | dBm | ||
| حساسیت گیرنده (OMA)، هر خط (حداکثر) | سن 1 | - | - | -12.6 | dBm | 1 | |
| ادعای LOS | LOSA | -30 | - | - | dBm | ||
| LOS De-Assert | LOSD | - | - | -15 | dBm | ||
| LOS Hysteresis | LOSH | 0.5 | - | 6 | دسی بل | ||
| یادداشت | |||||||
| 1. BER=1E-12، با PRBS31@10.3125Gbps اندازه گیری شده است | |||||||
مشخصات عمومی
| سنجاق | سمبل | نام/توضیحات | یادداشت |
| 1 | GND | زمین | |
| 2 | Tx2n | ورودی داده معکوس فرستنده | |
| 3 | Tx2p | ورودی داده غیر وارونه فرستنده | |
| 4 | GND | زمین | |
| 5 | Tx4n | ورودی داده معکوس فرستنده | |
| 6 | Tx4p | ورودی داده غیر وارونه فرستنده | |
| 7 | GND | زمین | |
| 8 | مدلل | ماژول را انتخاب کنید | |
| 9 | تنظیم مجدد | تنظیم مجدد ماژول | |
| 10 | VCCRx | گیرنده منبع تغذیه +3.3 ولت | |
| 11 | SCL | ساعت رابط سریال 2 سیمه | |
| 12 | SDA | داده های رابط سریال 2 سیم | |
| 13 | GND | زمین | |
| 14 | Rx3p | خروجی داده های غیر وارونه گیرنده | |
| 15 | Rx3n | خروجی داده معکوس گیرنده | |
| 16 | GND | زمین | |
| 17 | Rx1p | خروجی داده های غیر وارونه گیرنده | |
| 18 | Rx1n | خروجی داده معکوس گیرنده | |
| 19 | GND | زمین | |
| 20 | GND | زمین | |
| 21 | Rx2n | خروجی داده معکوس گیرنده | |
| 22 | Rx2p | خروجی داده های غیر وارونه گیرنده | |
| 23 | GND | زمین | |
| 24 | Rx4n | خروجی داده معکوس گیرنده | |
| 25 | Rx4p | خروجی داده های غیر وارونه گیرنده | |
| 26 | GND | زمین | |
| 27 | ModPrsL | ماژول حاضر | |
| 28 | بین المللی | قطع کنید | |
| 29 | VCCTx | فرستنده منبع تغذیه +3.3 ولت | |
| 30 | VCC1 | منبع تغذیه +3.3 ولت | |
| 31 | حالت LPM | حالت کم مصرف | |
| 32 | GND | زمین | |
| 33 | Tx3p | ورودی داده غیر وارونه فرستنده | |
| 34 | Tx3n | ورودی داده معکوس فرستنده | |
| 35 | GND | زمین | |
| 36 | Tx1p | ورودی داده غیر وارونه فرستنده | |
| 37 | Tx1n | ورودی داده معکوس فرستنده | |
| 38 | GND | زمین |
