شماره مدل:
S-QP1A85M01-CD

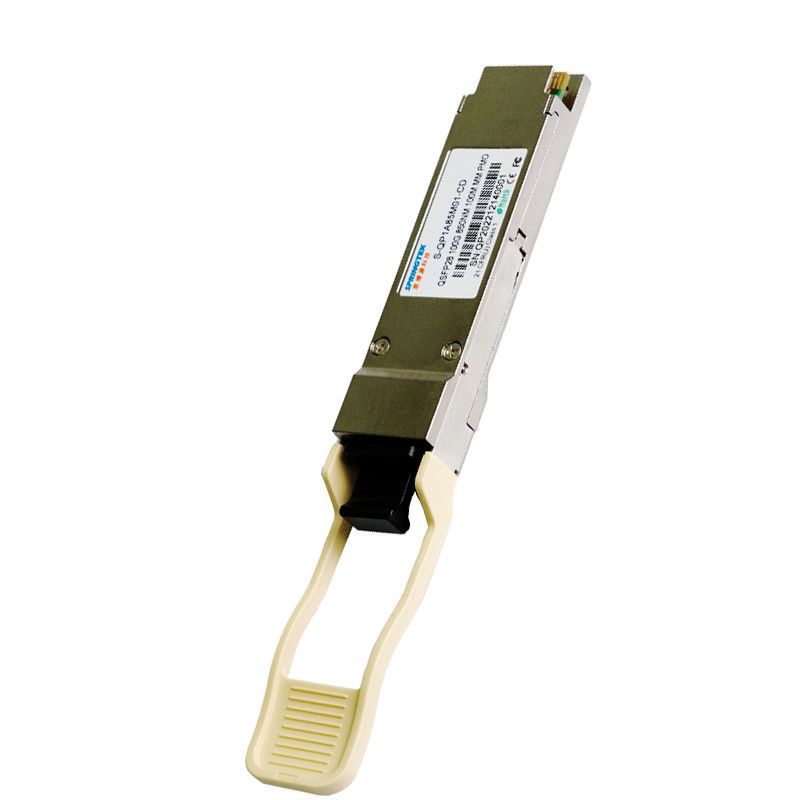

استفاده از مرکز داده ماژول های نوری 100G 850 نانومتری 100 متر OM4، فرستنده گیرنده سازگار QSFP28 SR4
ترتیب اطلاعات
| شماره قطعه | توضیحات محصول |
| S-QP1A85M01-CD | QSFP28، 100 گیگابیت بر ثانیه، 850 نانومتر، MM، MPO، 100 متر، 0ºC~+70ºC، با DDM |
شرح
فرستنده گیرنده Springtek 100GBase-SR4 QSFP28 برای برآورده کردن الزامات پیوندهای اترنت 100G بر روی MMF تا 100 متر طراحی شده است.این با QSFP28 MSA، IEEE 802.3bm و CAUI-4 سازگار است.با یک منبع تغذیه 3.3 ولتی مقرون به صرفه و کم مصرف است.این بدنه با بدنه تمام فلزی و اندازه فشرده برای عملکرد EMI برتر ساخته شده است.
امکانات
منبع تغذیه تک + 3.3 ولت
دمای کارکرد: 0 تا +70 درجه سانتیگراد
سازگار با RoHS (بدون سرب)
برنامه های کاربردی
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ منبع تغذیه | VCC | -0.5 | - | 4 | V |
| محدوده دمای ذخیره سازی | تیاس | -40 | - | 85 | درجه سانتی گراد |
| رطوبت نسبی - ذخیره سازی | RHاس | 0 | - | 95 | % |
| رطوبت نسبی - عملیاتی | RHO | 0 | - | 85 | % |
شرایط عملیاتی پیشنهادی
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد |
| محدوده دمای عملیاتی کیس | تی سی | 0 | - | 70 | درجه سانتی گراد |
| ولتاژ منبع تغذیه | Vسی سی | 3.14 | 3.3 | 3.46 | V |
| کل مصرف برق | Pw | - | - | 2.5 | دبلیو |
| نرخ داده | BR | - | 25.78125 | - | گیگابیت بر ثانیه |
ویژگی های الکتریکی
| مشخصات الکتریکی فرستنده | |||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | ||
| نوسان ولتاژ ورودی دیفرانسیل | Vکه در | 180 | - | 1000 | mV | ||
| Impendence ورودی دیفرانسیل Tx | زکه در | - | 100 | - | Ω | ||
| از دست دادن بازگشت ورودی دیفرانسیل | بر اساس IEEE P802.3bm | دسی بل | |||||
| از دست دادن بازگشت ورودی حالت مشترک | بر اساس IEEE P802.3bm | دسی بل | |||||
| ویژگی های الکتریکی گیرنده | |||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | ||
| نوسان ولتاژ خروجی دیفرانسیل | Vخارج | 300 | - | 900 | mV | ||
| Impendence خروجی دیفرانسیل Rx | زخارج | - | 100 | - | Ω | ||
| افت بازده خروجی دیفرانسیل | بر اساس IEEE P802.3bm | دسی بل | |||||
| از دست دادن بازگشت خروجی حالت مشترک | بر اساس IEEE P802.3bm | دسی بل | |||||
ویژگی های نوری
| ویژگی های فرستنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| طول موج مرکز | λ | 840 | 850 | 860 | نانومتر | |
| عرض طیفی RMS | Δλ | - | - | 0.6 | نانومتر | |
| میانگین قدرت پرتاب، هر خط | پخارج | -8.4 | - | 2.4 | dBm | |
| دامنه مدولاسیون نوری، هر خط | OMA | -6.4 | - | 3 | dBm | |
|
فرستنده و چشم پراکنده بسته شدن (TDEC)، هر خط |
TDEC | 4.3 | دسی بل | |||
| نسبت انقراض | ER | 2.0 | - | - | دسی بل | |
| میانگین قدرت راه اندازی فرستنده OFF، هر خط | پخاموش | - | - | -30 | dBm | |
| تحمل افت برگشت نوری | ORL | - | - | 12 | دسی بل | |
|
ماسک چشم فرستنده تعریف{X1,X2,X3,Y1,Y2,Y3} |
{0.23،0.34،0.43،0.27،0.35،0.4} | |||||
| ویژگی های گیرنده | ||||||
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| طول موج گیرنده | λ | 840 | 850 | 860 | نانومتر | |
| میانگین توان در ورودی دریافت، هر خط | PXPx | - 10.3 | - | 2.4 | dBm | |
| حساسیت گیرنده تحت فشار در OMA | SRS | - | - | -5.2 | dBm | 1 |
| ادعای LOS | LOSA | -30 | - | - | dBm | |
| LOS De-Assert | LOSD | - | - | -13 | dBm | |
| LOS Hysteresis | LOSH | 0.5 | دسی بل | |||
| بازتاب گیرنده | Rfl | -12 | دسی بل | |||
| یادداشت | ||||||
| 1. اندازه‌گیری شده با الگوی آزمایشی PRBS 231 -1، @25.78125Gb/s، BER<5E-5. | ||||||
